Paso 6: Poner juntos todos
Enchufe y pre-calentar el soldador.

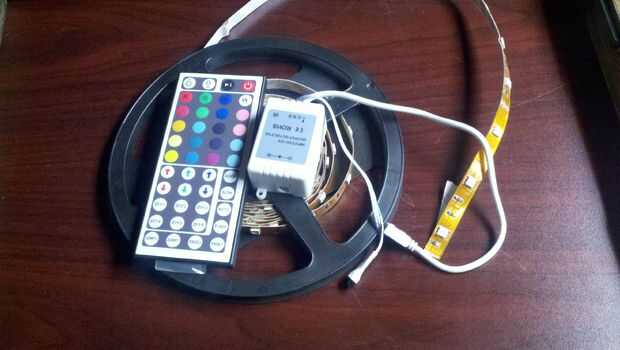

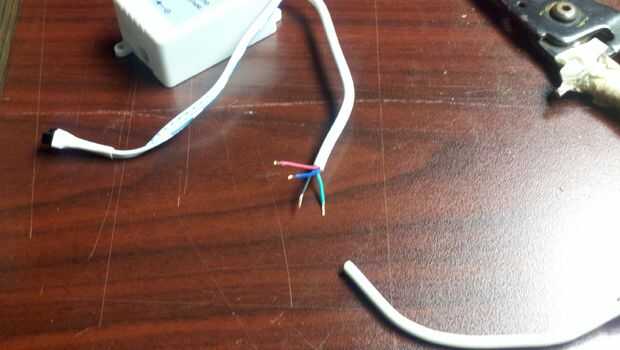

En el controlador de LED, cortar el cable con el conector en unos 2" fuera de la placa de circuito. NOTA * NO CORTE EL CABLE DEL OJO RECEPTOR.
Tira hacia atrás o quitar el aislante externo para revelar los 4 cables dentro y tira de los extremos de los cables. De la lata, o aplicar una pequeña cantidad de soldadura en los extremos de los cables.

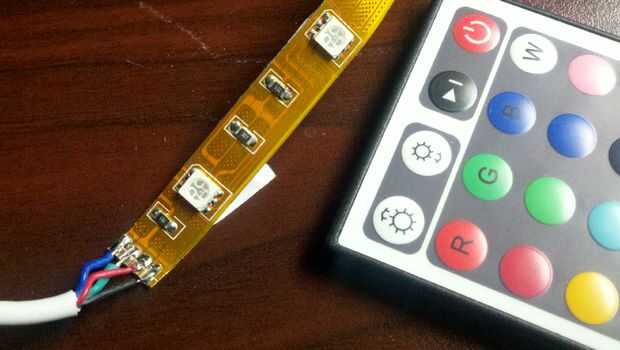

Derrite una pequeña cantidad de estaño a la punta del soldador y sostenga a uno del cobre pad soldado de la tira LED. Después de unos 3 segundos la soldadura hará un pop y se adhieren a la plataforma, deje que se enfríe unos segundos y repita hasta que las almohadillas de 4 todos tienen una pequeña cantidad de soldadura que se le atribuye. Será marcada una almohadilla de la tira LED 12v. Aquí es donde el cable negro del controlador se soldar y será en el cojín de la parte superior o inferior de la tira LED. Soldar los cables negro, rojos, verdes y luego azules a la banda en ese orden.
En este punto siempre Conecte la fuente de alimentación al controlador para probar todas las conexiones. Presione el botón de encendido en el control remoto y el ciclo a través de cada color individual. Obviamente el botón rojo debe girar los LEDs rojo, verde con verde y azul con azul. Si cualquier 2 colores no coinciden, es decir, rojo se convierte en verde y verde se convierte en rojo nuevo debe soldar los cables para que coincida con. Lamentablemente esto sucede muy a menudo. Pero sólo toma un minuto para fijar.

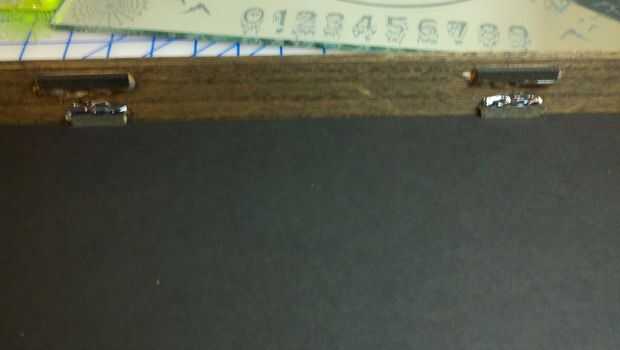

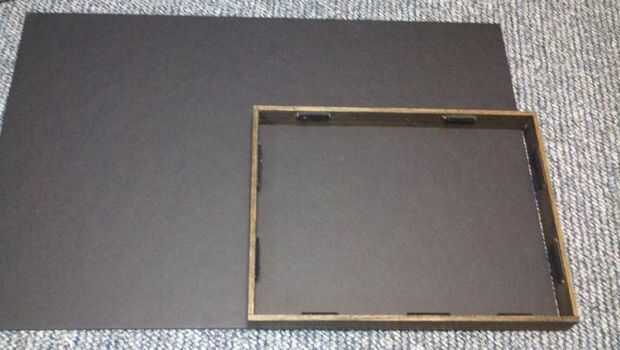

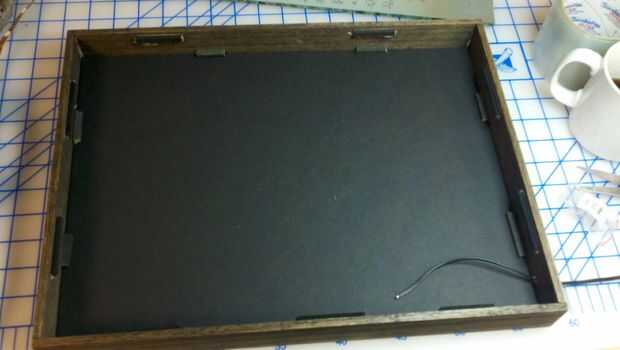

Tomar la Junta de espuma negra y cortar para caber el interior del marco. I luego pegamento caliente que más 1/4" madera tiras al marco para que el tablero de la espuma tiene una repisa para sentarse en y dar fuerza adicional a la Junta. Pegamento caliente tiras del tablero de la espuma a la madera así como el marco.

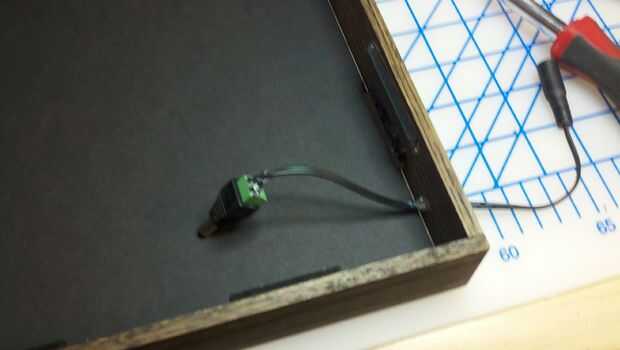

Siguiente que perforar un agujero de 1/8 pulgada en el lado del marco sólo hasta desde el tablero de la espuma. Pescados el enchufe hembra 2.1x5.5mm con 6" coleta por el agujero y coloque el tapón macho 2.1 x 5.5mm del cañón. El tapón del cañón está etiquetado como + y -, fije el cable con la raya blanca a los + sobre el enchufe. Luego colocar una pequeña cantidad de pegamento caliente sobre los terminales del enchufe para evitar que viene aparte.

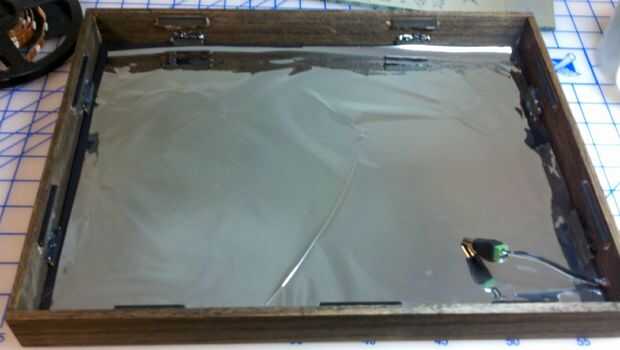

Cubrir el interior del tablero de la espuma con espejo tintado automoción o una hoja de papel blanco, elegí el tinte de la ventana ya que tengo un montón de que poniendo alrededor. El tinte espejado o documento es ayudar a los LEDs reflejan toda la luz hacia fuera a través de la parte posterior del espejo arruinada arena.

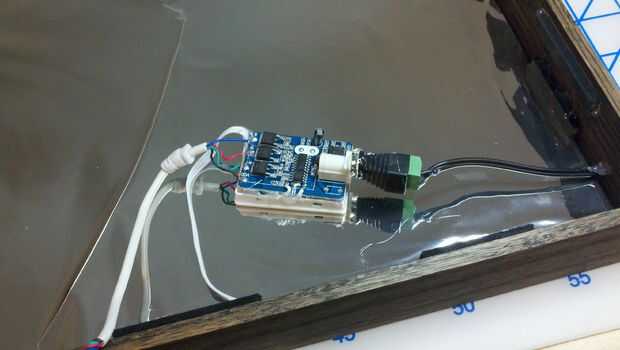

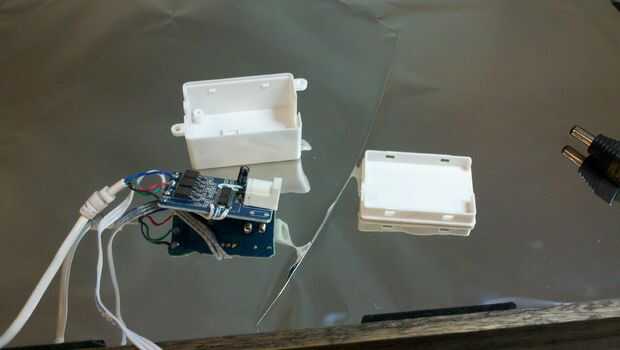

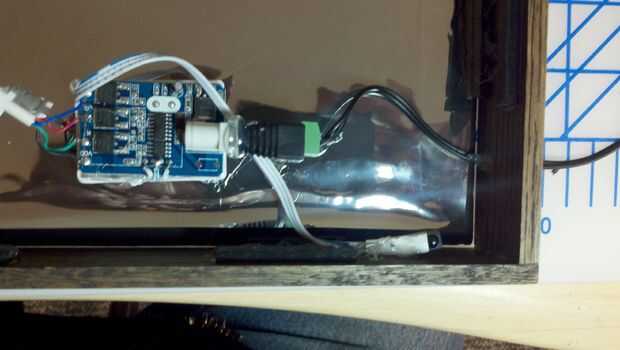

Asegurándose de que se desconecte, quite la cubierta del controlador LED y pegamento caliente la porción angosta de la cubierta a la parte inferior de la placa de circuito. Pegamento caliente la placa de circuito con la cubierta para el tablero de la espuma, pegamento lo suficientemente cerca para el borde del marco para que el ojo del receptor remoto se puede pegar a la esquina del lado del marco como se muestra en el cuadro 11. Esto permitirá Ir del control remoto ir a través de la tela de araña que se graba en el espejo y llegar a los ojos del receptor.

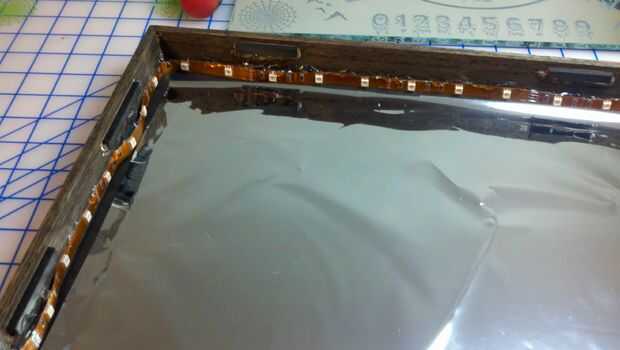

Retire el papel protector de la cinta adhesiva debajo de la tira LED y enróllelo en el interior del marco. Lugar de toques de pegamento entre cada LED a la faja se adhiere a la estructura.

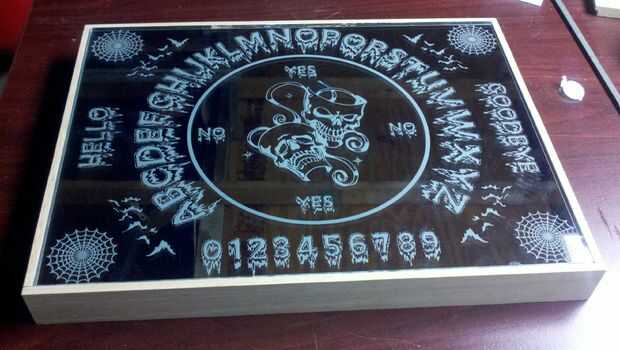

Finalmente, limpiar el espejo y Aplique pegamento caliente en el borde de la tira de madera que fue hecho para sostener el espejo e inmediatamente deje caer el espejo en su lugar.
