Espectrómetro de luz de una lámpara de inspección de cabeza "con pilas" (10 / 11 paso)

Paso 10: Recopilación de datos

He probado el sistema varias veces (vea las tablas) las pruebas que realiza en los siguientes

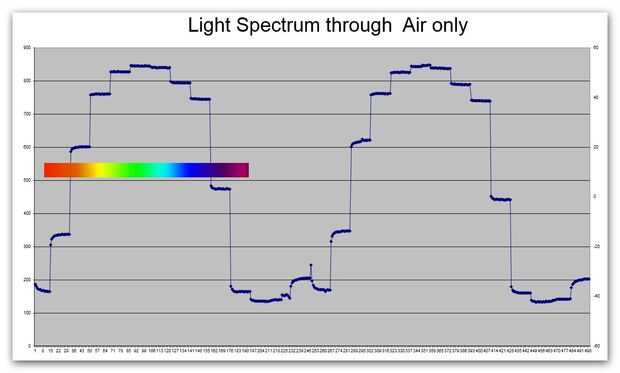

  • De aire sin obstrucción

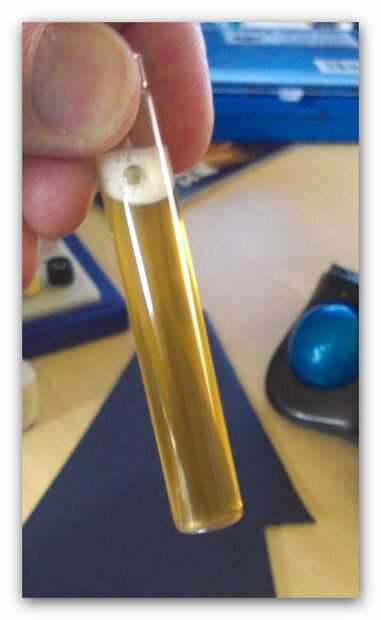

  • A través de un cuvet
  • A través de colorante amarillo
  • A través de colorante rojo

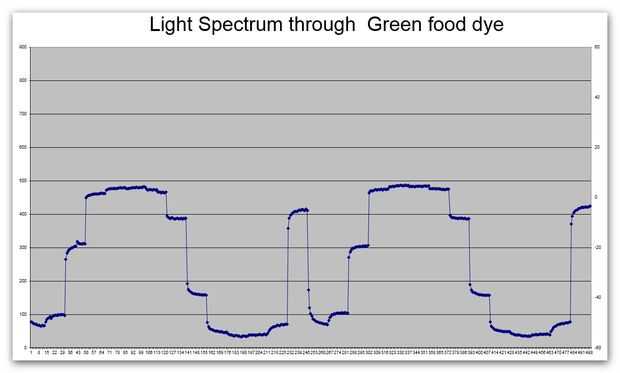

  • A través de colorante verde
  • A través de colorante verde y ajuste los grados de rotación a uno por paso

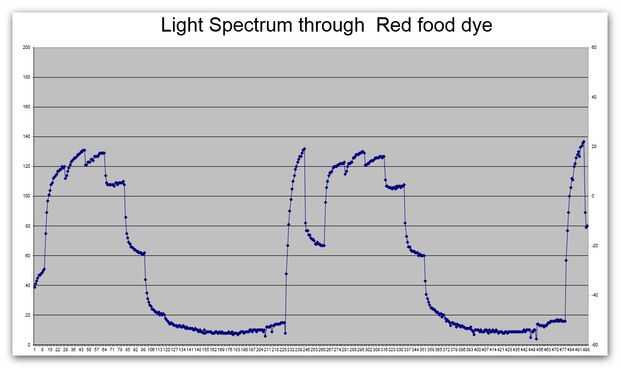

La tabla adicional es una ampliación del cuadro rojo debido a la escala de los puntos de datos.

Se notará en las cartas que hay una diferencia clara entre los tipos diferentes de la muestra, usted necesita mirar las diferencias entre las muestras y el aire en blanco, y entonces campamento son piensa como pasos que faltan en las cartas o las relaciones entre los pasos.

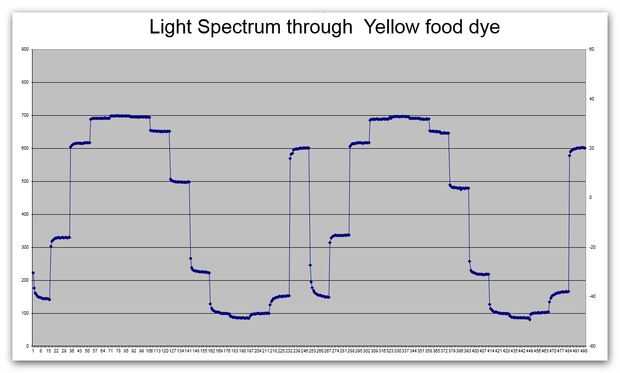

Mira la tabla de colorante amarillo, así como la tabla roja ampliada.

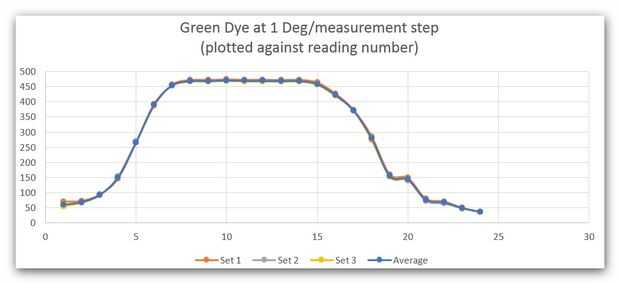

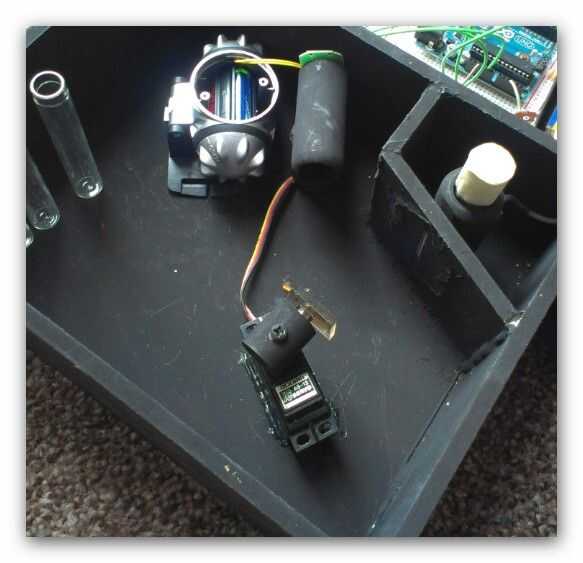

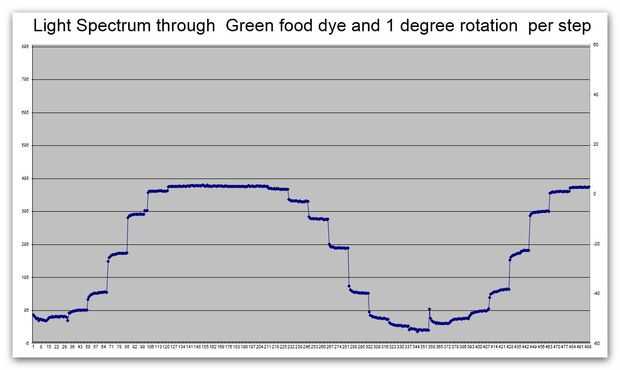

También si echar un vistazo a la tabla de colorante verde donde redujo el ángulo de rotación por el paso a grado 1, entonces se verá que es posible obtener más datos como el número de pasos aumenta bastante. Lamentablemente con mi servo actual no he podido ir inferior a 1 grado. Probé pero el servo solo se sentó allí no se mueve, tan en la actualidad hasta que me sale un motor de pasos lo suficientemente pequeños de mi límite es 1 grado de giro por paso.

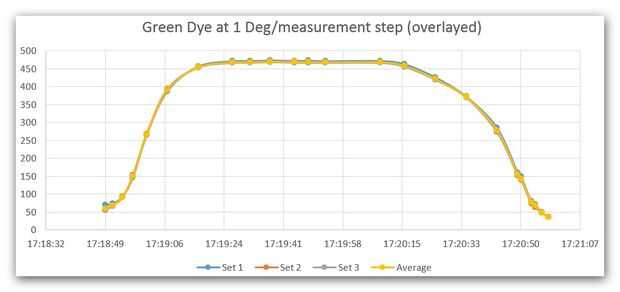

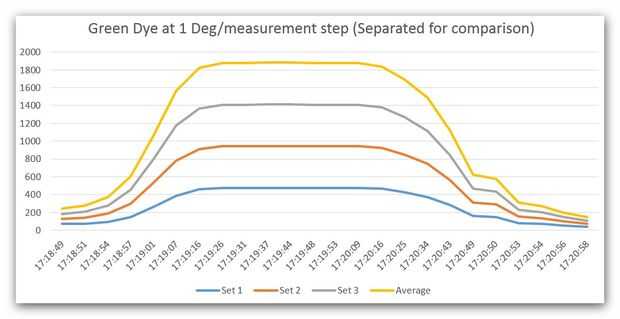

Si usted echa un vistazo a las tres cartas trazadas en el extremo, de colorante verde en rotación de 1 grado/paso, verá que en su mayor parte son bastante uniformes, excepto cerca del final fue durante las lecturas de la luz azul más oscuro de la rejilla de difracción - usted puede ver claramente un paso cambio (el último gráfico muestra esto mejor).
