Paso 1: circuitos
Para construir este circuito se le
1 Arduino Uno
1 botón
2 RGB LED
4 LED color
1 servo
1 motor paso a paso con escudo

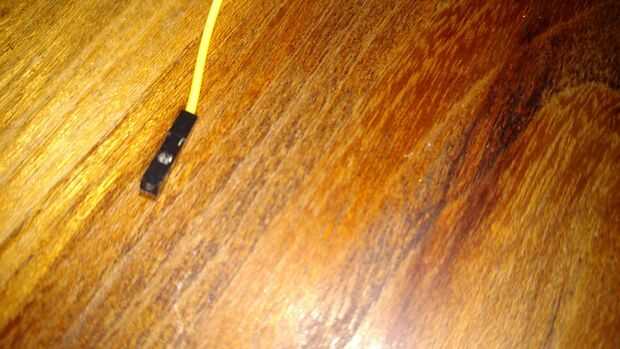

Los cables que vamos a utilizar son cables macho a macho y a hembra como se muestra arriba. Esto es debido a la rápida que puede pelar detrás del labio del cable hembra que se muestra arriba para revelar el cable pelado para prensar. Recomiendo que prensan a todos sus cables para los distintos dispositivos para evitar que se caiga.

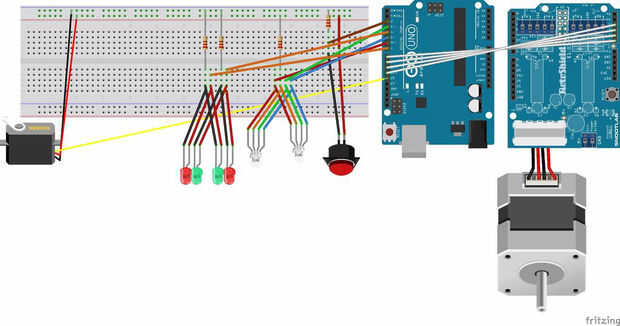

Vamos a utilizar resistencias de 220 ohmios para todas las resistencias anteriores. Para comenzar con alambre el botón como se muestra en la foto de arriba. Simplemente trata de cableado tanto uno de los extremos a 5 voltios y un extremo a tierra y colocando el cable del puerto 2 de la Arduino somwhere en serie. Continuación cable del RGB de led. Usé de LED de cátodo común por lo que tienen un alambre va a 5 voltios en vez de tierra. Estos cables a los 6, 3 y 5, para las clavijas rojo, verde y azul respectivamente. A continuación dos cable sólo tiene que colocar el color del LED 5 Voltio largo pines para 7 y 4 pines de Arduino como se muestra y los otros pines a tierra a través de una resistencia de 220 ohm. Por último cable del servo a la clavija 12 y el motor paso a paso a los pines 8-11 usando el escudo con el motor paso a paso asegurándose de cable 5 voltios y tierra en el escudo.
