ESP8266 + frambuesa Pi Monitor de electricidad (1 / 4 paso)

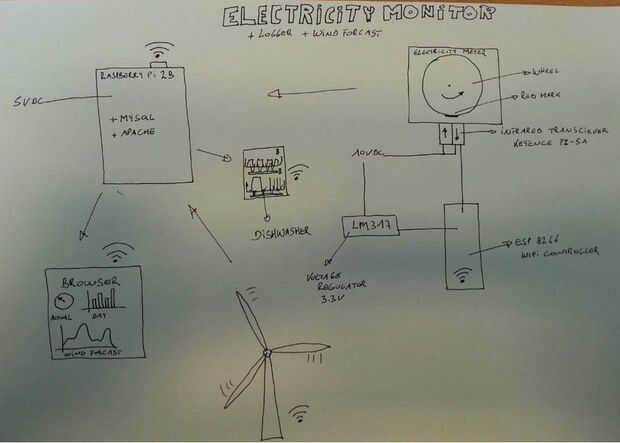

Paso 1: Los componentes básicos

El proyecto es construir alrededor de 5 componentes básicos

  • un sensor de electricidad metro wifi
  • un wifi frambuesa Pi
  • Energía eólica de XML feed forma el administrador de red
  • un navegador
  • El lavaplatos de tragar saliva de gran electricidad

Cómo funciona:

El Sensor del medidor de electricidad es un sensor de infrarrojos, que se centró en el disco giratorio del medidor de electricidad. Cada vez que pasa la línea roja, la luz infrarroja emitida se absorbe y refleja un poco menos luz de lo normal. El sensor se encuentra en este umbral y cambios I/O.

La entrada-salida del sensor está conectado al pin de GPIO de la ESP8266 0. Cuando el pin cambia de I a O, está programado para "cargar", y cuando cambia de forma posterior O para "dispara" un breve mensaje por wifi a la base de datos MySql en la Raspberry Pi.

Cada 5 minutos la frambuesa Pi descargas la última previsión de energía viento XML del sitio web del administrador de la red. El XML se traduce en un comando SQL y los datos se almacenan en una tabla de mySQL en la Raspberry Pi.

La primera página en el navegador es el consumo real de electricidad. En la siguiente página usted puede comprobar el uso diario por hora. La tercera página da el pronóstico de energía eólica y la producción real, muestran en un gráfico de Google.

Y finalmente la magia sucede: verificar el consumo de electricidad de la acutal en el navegador. Si no utiliza demasiado en el tiempo, revisa el pronóstico del viento. Y cuando hay suficiente viento cambio en la lavadora con mi dedo índice derecho.

La parte del dedo índice derecho le gustaría automatizar en mi próximo proyecto de IoT.
