ESP8266 ESP-12E NodeMCU usando Arduino IDE - un Tutorial de programación (1 / 7 paso)

Paso 1: Asignación de Pin NodeMCU ESP-12E

Primera y principal palabra de - advertencia!

Chip ESP8266 requiere 3, 3V voltaje de fuente de alimentación. No debe ser alimentado con 5 voltios como otras placas arduino.

* NodeMCU ESP-12E dev board puede conectarse a 5Vusing micro USB conector o Vin pin disponible a bordo.

* Los pines de I/O de ESP8266 comunican o entrada/salida máximo 3,3 v solamente. es decir, los pernos son no entradas tolerantes 5V.

En caso de tener interfaz con 5V pins de I/O, es necesario utilizar sistema de conversión nivel (sea construido a sí mismo utilizando la divisor de voltaje resistor o listo para usar convertidores de nivel (por ejemplo, estos los adafruit o aliexpress etc..).

-------------------------------------------------------------------------------------------------------------------------------------------------

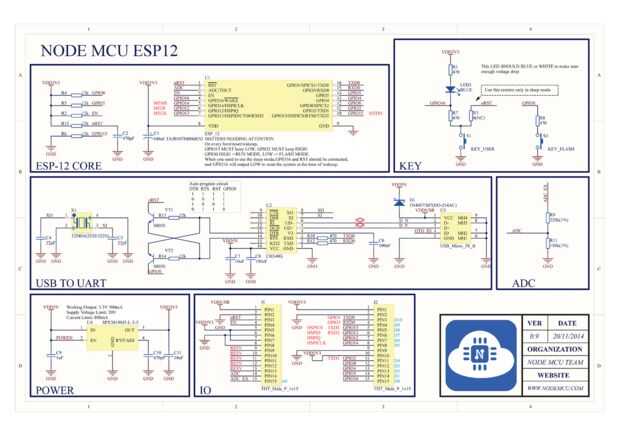

La asignación de pines de NodeMCU dev board son diferentes de los de GPIOs ESP8266. Adjunto imágenes da asignación de pines, fuente de las imágenes.

Más información sobre pins está disponible en los siguientes enlaces:

* Github - NodeMCU

* Github-esp8266 /Arduino
