Paso 1: Problemas de Hardware
Más comunicación con la ESP8266 es serial. Mayoría de las computadoras uso USB a seriales convertidores, como chips FTDI.
Problema: El IC ESP8266 requiere 3.3Vdc en vez del más común 5Vdc. También, pueden necesitar hasta 250mA de corriente.
SOLUTION1: Por lo que algunos módulos de ESP8266 han construido en 3.3Vdc reguladores y son compatibles con USB de 5Vdc a dispositivos en serie.

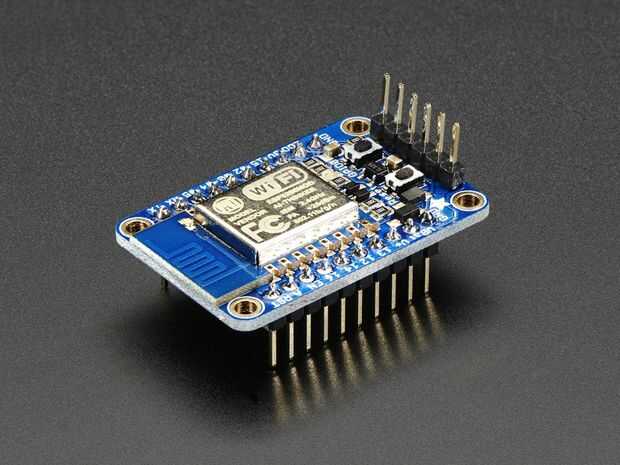

Adafruit HUZZAH ESP8266 Breakout (https://www.adafruit.com/products/2471)(see picture)

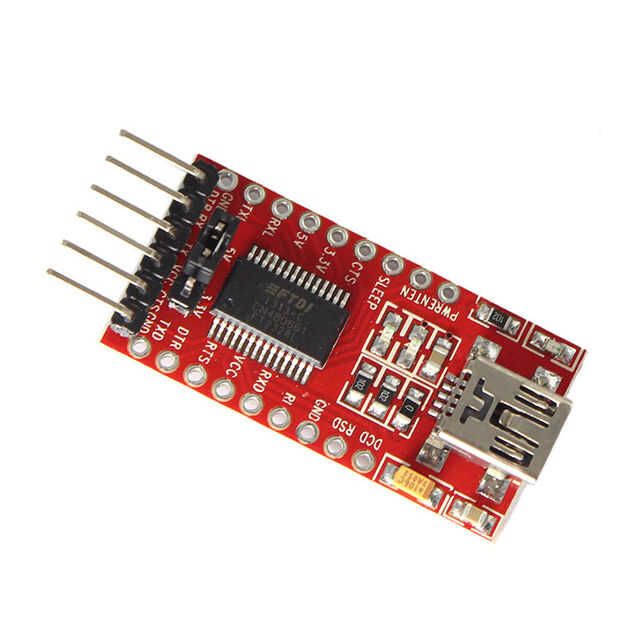

SOLUTION2: Muchos convertidores FTDI tienen la opción de conversión lógica a 3.3Vdc. Y la mayoría tienen un 3.3Vdc fuente. El problema es que la mayoría de las fuentes de alimentación en el FT232 IC y sólo es capaces de suministrar sobre 50 mA de corriente. (ver imagen) Esto también es cierto de los conversores de serial PL2303 que utilizo mucho.
Tan un 3.3Vdc separado se necesita fuente de alimentación.

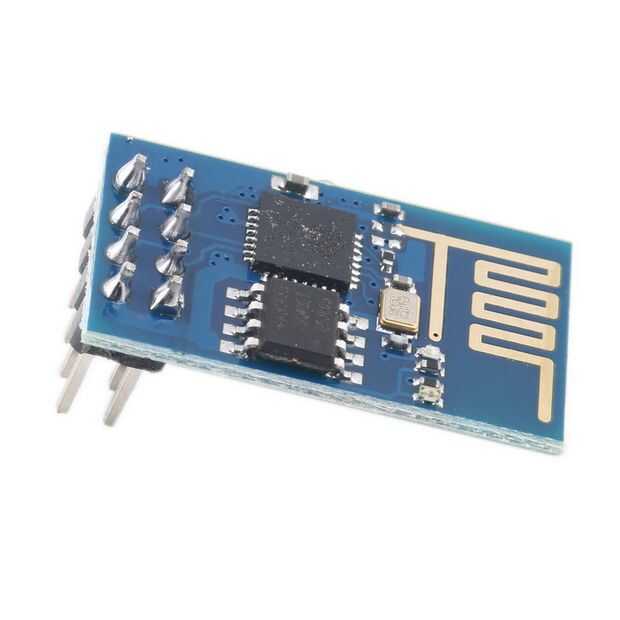

Problema: El módulo ESP-01 tiene 2 x 4 de la cabecera que no es compatible con breadboards. (ver primera foto)

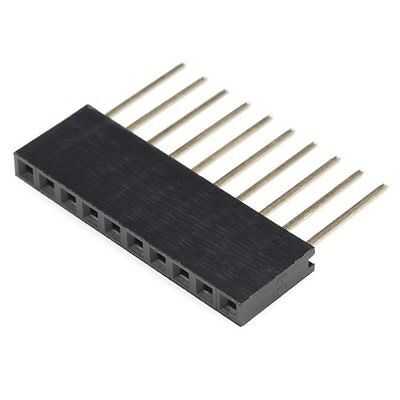

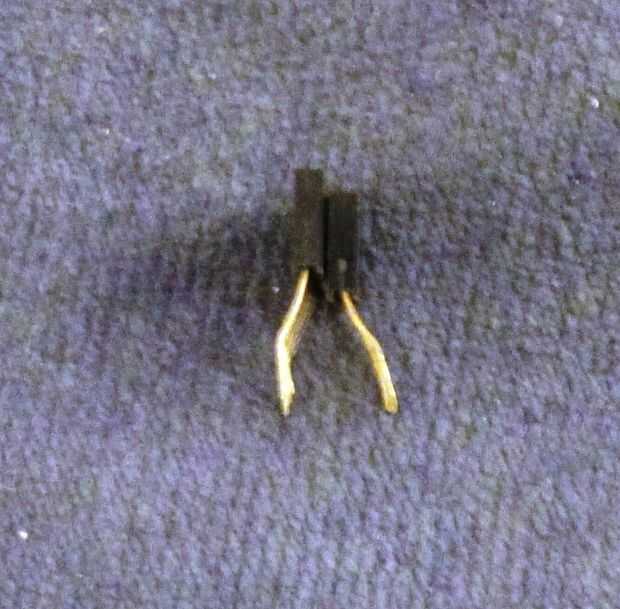

Solución: Tomé algunos encabezados femenina de plomo largo y les había doblado con una pequeña curva para que encajan en un protoboard. (ver fotos)
Problema: El módulo ESP-03 tiene espacio de 2mm en los conectores que no son compatibles con 0,1" breadboards.

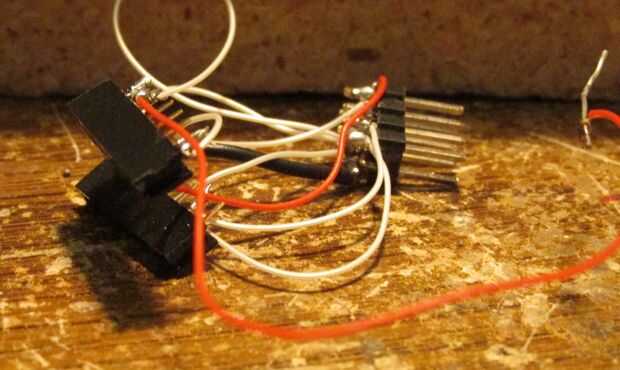

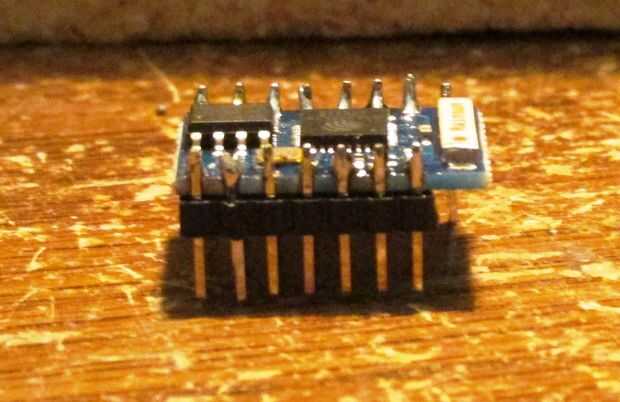

Solución: Tengo algunos encabezados de 2mm había soldado algunos pins macho a ESP-03. (ver foto), luego tomó unos 2mm hembra encabezados y cableado a algunas cabeceras de 0,1". En este caso yo había soldado a un 2 x 4 cabezales para que pudiera conectar en el conector para el ESP-01.

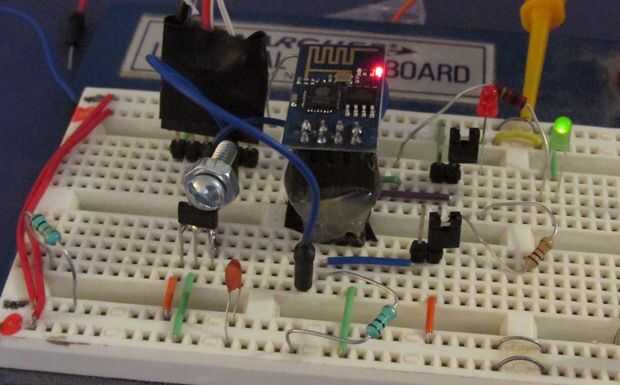

Bien, esto funciona muy bien para diseño. (ver foto) pero quería algo más permanente, así que puedo hacer en un PCB.
