Paso 1: Adaptadores de PCB
Bueno, he decidido hacer un adaptador PCB para la programación de ESP8266s, específicamente el ESP-01, ESP-03. Ver fotos. En primer lugar, tanto ESPs no son compatible con protoboard y en segundo lugar quería una 3.3Vdc mejor fuente de energía.
Como se puede ver el ESP-01s ya tiene patillas (sin embargo, no son compatibles con un protoboard). No ESP-03s. Tienen cojines pero están espaciados a 2mm en vez de la tradicional 0,1" espaciados.
Ahora pude diseñar PCB con almohadillas que podría soldar ESP-03 a, pero como soy algo nuevo en el ESP-03s, decidí soldar algunas clavijas encabezado 2mm ESP-03s y poner tomas de corriente de 2mm en mi PCB, así podía reemplazarlos cuando sea necesario. Vea la foto.

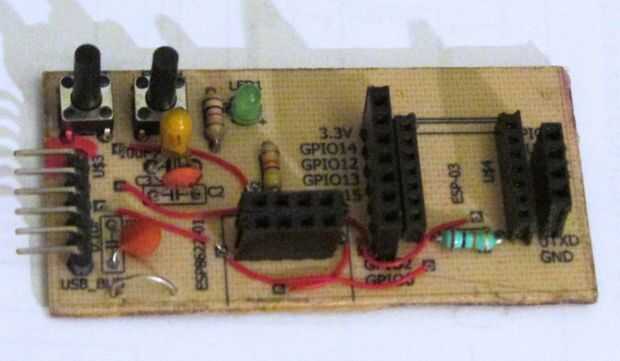

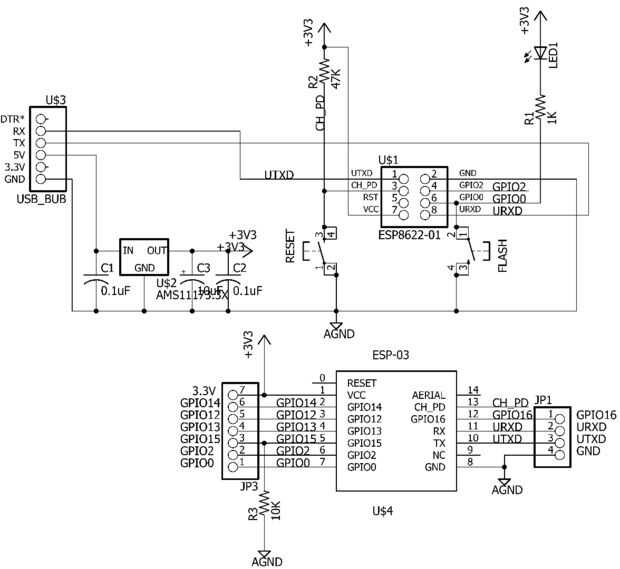

Así que decidí hacer un PCB para la 01 ESP y ESP-03 por lo que pude programarlos y hacer algunos prototipos básicos. Esto se basa en la programación en el primer ESP8266 como Arduino Instructable. Ver esquema y fotos.

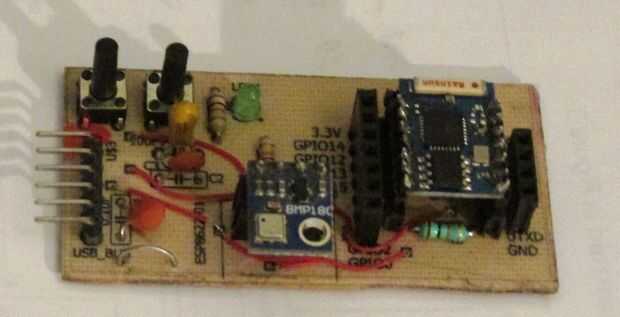

Nota: Aunque algunas de las fotos muestran un 01 ESP y ESP-03 unida, sólo puede programar uno o el otro a la vez.
Ahora Esto funcionó muy bien para ESP-01s. Sin embargo, sólo unos pocos de la ESP-03s funcionaría. No sé por qué esto no funciona muy bien con ESP-03s. Mi conjetura es que los agujeros extra de longitud y paso deterioraron las señales de las serie.

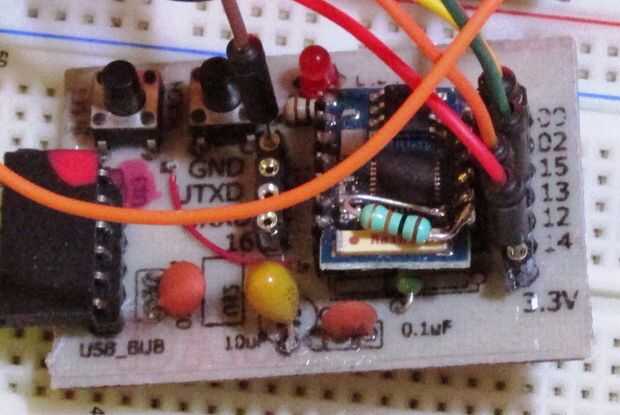

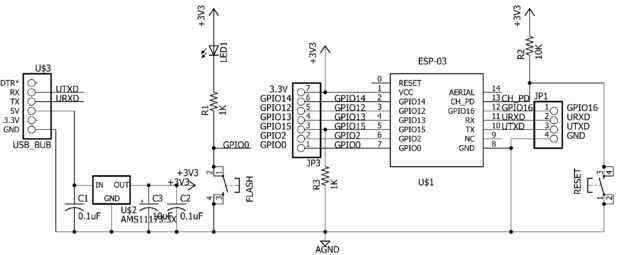

De todos modos, decidió mantener a éste para programar el ESP-01s, pero hizo sólo otro PCB para ESP-03s. Ver esquema y cuadro. Esto funciona muy bien.
Nota: Los 3.3Vdc regulador es SMD y está montado en la parte inferior de la PCB.
He unido los archivos Eagle Cadsoft para hacer estos adaptadores en un archivo Zip.
