ESP8266 Cartelera de LCD (4 / 10 paso)

Paso 4: Lógica Transistor nivel

Una palabra fuera de tema sobre transistores nivel de lógica. Estos transistores son muy útiles para interruptor o PWM algún otro dispositivo de alta potencia desde un pin del microcontrolador. El MOSFET es un interruptor que se abre si la tensión de puerta es por encima de cierto umbral. El interruptor está abierto en un sentido que el transistor permite flujo actual entre el dren y la fuente. En la pajina este voltaje se define como VGS(th). Corriente empieza a fluir cuando su VGS está por encima de VGS(th). Pero si queremos una apertura total del interruptor, debemos mirar la hoja de datos (siempre mirar la hoja de datos).

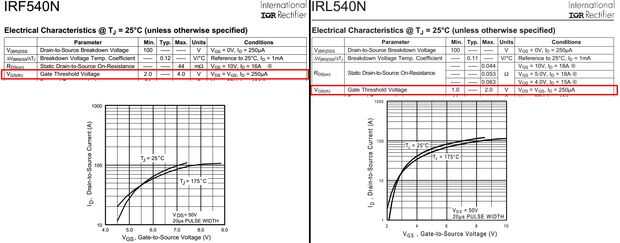

He añadido extractos de las hojas de datos de IRF540N y IRL540N (L para la lógica). Uno puede ver que aunque VGS(th) 4V para el IRL540N (y el Arduino salidas 5V en alta por lo que uno podría pensar que es suficiente), se abrirá completamente en aproximadamente 7.5V. Todavía puede trabajar bajo proyectos actuales.

Este no es el único transistor nivel de lógica, existen muchos otros, incluyendo BJT. uso cualquier cosa disponible.
