Paso 3: Seguir con tablero de Control mod...
- Ahora quite los tornillos de la tarjeta de Control. Hay 3 botones plásticos que caerán. Usted puede deshacerse de ellos a menos que usted planea utilizar el dispositivo de audio incorporado.
- Retire la cubierta de goma del botón central. Usted verá una almohadilla de circuito de rejilla pequeña. Usted tendrá que soldar dos cables a estos rastros. Puesto que son muy pequeños, tienes que tener cuidado de no cerrar la brecha con soldadura!

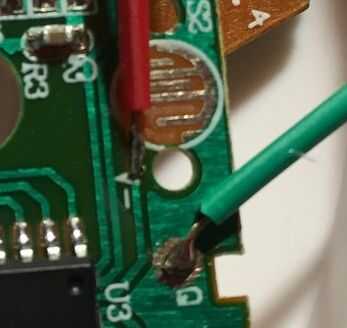

Decidí soldar el cable de tierra (verde) a una almohadilla de soldadura cercano.
Y el cable rojo de un poco de la almohadilla de la rejilla.

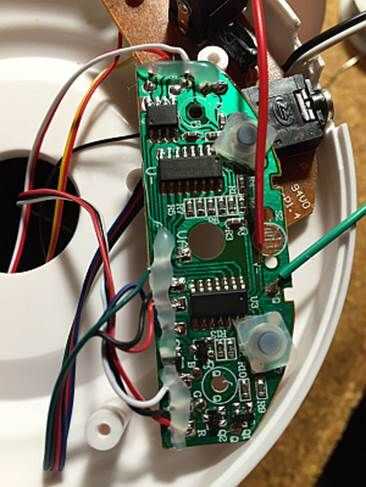

Uso un cuchillo del Exacto para raspar delicadamente la parte superior de los puntos del circuito donde vas a soldar en orden quitar cualquier revestimiento para soldar más fácil. Tuve que usar un punto de soldadura muy fina (0,8 mm) y lupa, debido al tamaño pequeño. No recaliente! - Una vez soldado, suavemente empuje los cables a través del agujero de botón central hacia el exterior de la caja y vuelva a colocar la placa de circuito de Control. Usé pegamento caliente del derretimiento en el agujero para sostener los cables.
- Colocar la tapa inferior y la batería.
PRUEBA
Puede comprobar el cableado antes de continuar conectando la alimentación de 5V y conectar momentáneamente entre los cables rojo y verde. La Aurora se debe encender. Cada vez que tocas los cables juntos debe ciclo al modo siguiente igual que antes de la modificación.
Usted puede probar los cables de corriente (blanco y negro) con un voltímetro. Debe ser el blanco de plomo + 5v y negro tierra.
