ESP 8266 Wifi controlado Home Automation (2 / 5 paso)

Paso 2: Hacer el tablero de pan 8266 esp amigable

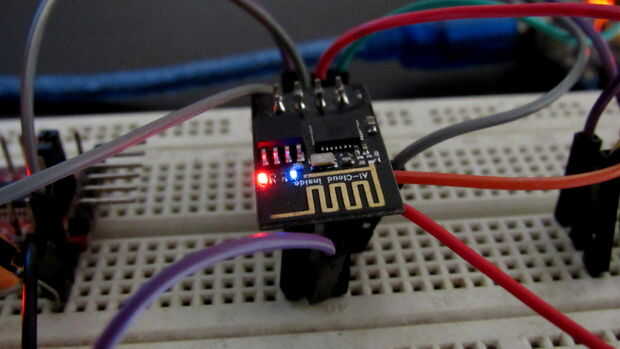

8266 ESP esp 1 es muy famoso por ser grosero con el tablero de pan.

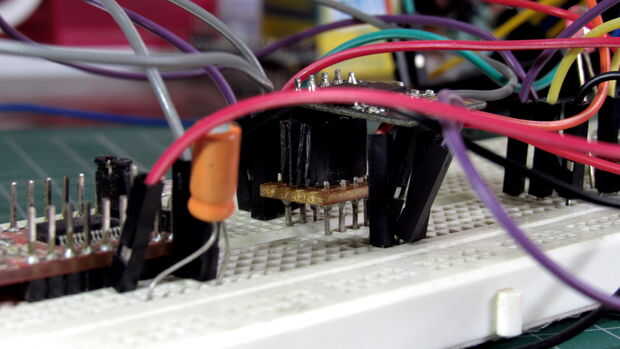

Aquí está un pequeño hack para que lo convierta en un paquete de la inmersión.

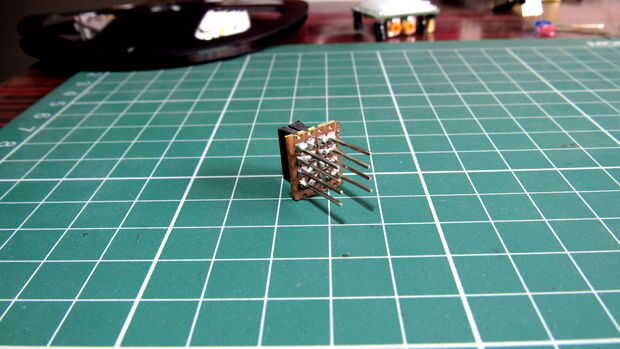

Sólo desea una sección de 4 x 4holes perf con 4 filas de pista de cobre de cuatro agujeros de longitud.

ver las fotos y entiendes lo que quiero decir por que.

Cortar dos tiras de jefe varón 4 pines cada uno.

Cortar dos tiras de Jefe femenino de 4 pines cada uno.

Empuje los pines de la hembra de 4 pines

La soldadura de la cabecera de la mujer (4-Pins cada uno)

Empuje el perno 4 masculino todo el camino hasta que son invisibles en un lado de la estructura de plástico.

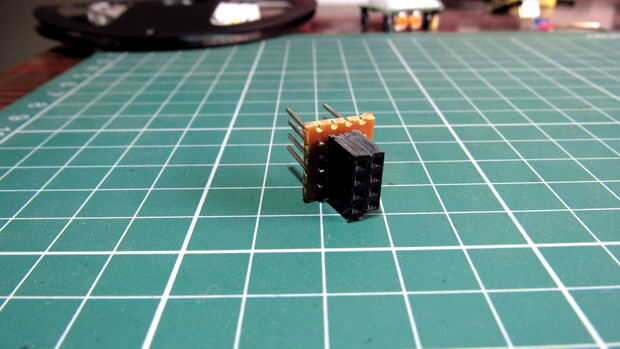

Soldadura el encabezado masculino (4-Pins cada uno) y la hembra de unirse junto con él

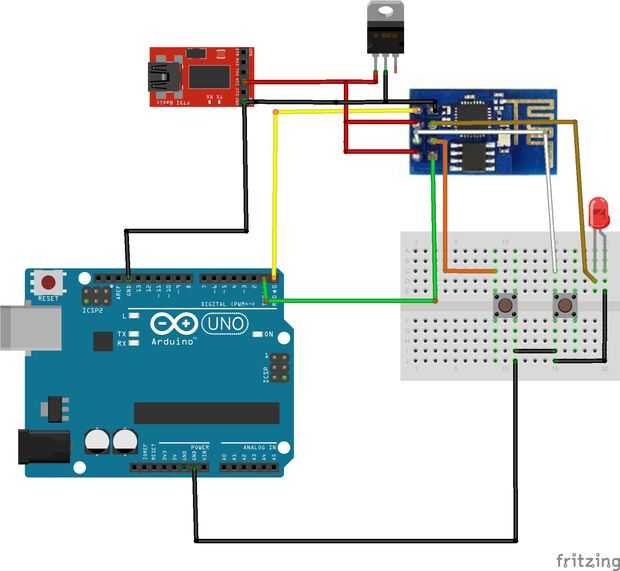

Conexiones de

VCC y ch_pd a vcc

GND a gnd

Primer botón 1

GPIO0 al botón 2

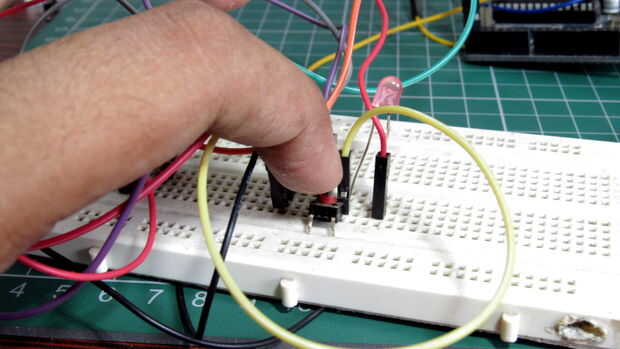

Nota mientras carga programa Pulse reset una vez mientras mantiene el botón GPIO como el programa de carga
