Esculturas de pared cinético - mareadas. (1 / 3 paso)

Paso 1: Mis engranajes de madera.

Mis engranajes de madera fueron diseñados en un programa de CAD temprana que pertenece a mi vecino. Lamentablemente no tengo las estadísticas en diferentes ángulos, etc., pero hay un montón de programas por ahí que le pueden ayudar en el diseño de engranajes, este es un ejemplo - http://youtu.be/Hf9NoDT5nDk

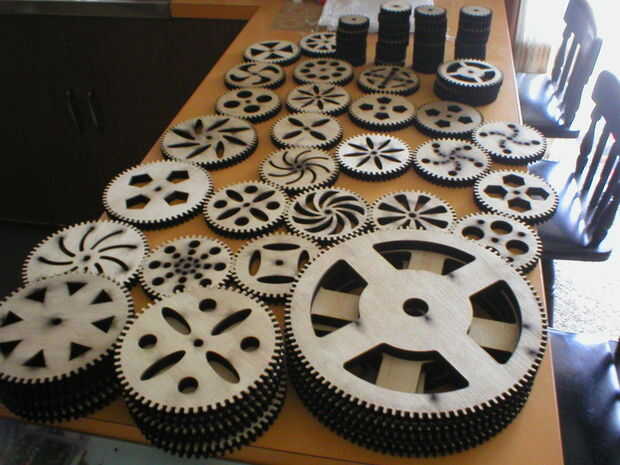

Mi gama de engranajes de diámetro de 63mm (diente 22) 121mm (44 dientes), 162mm (60 dientes) y 275mm (105 dientes). Los 3 engranajes más pequeños tienen un agujero de centro de 22mm para un cojinete de 8mm(ID) de 22mm(OD) X y el engranaje más grande un agujero 28mm para un cojinete de 15mm(ID) de 28mm(OD) X. Son láser de 15mm y tablero de madera contrachapada de 12 m m, Cruz-grano de la madera dando los dientes extra fuerte. El cortador del laser quemar los lados, aunque no lo suficiente para afectar el funcionamiento de los engranajes. Con los bordes quemados y tableros traseros de mi negro, me gusta el look de ellos. De arena y cada uno de ellos dar 3 manos de esmalte de brillo transparente.

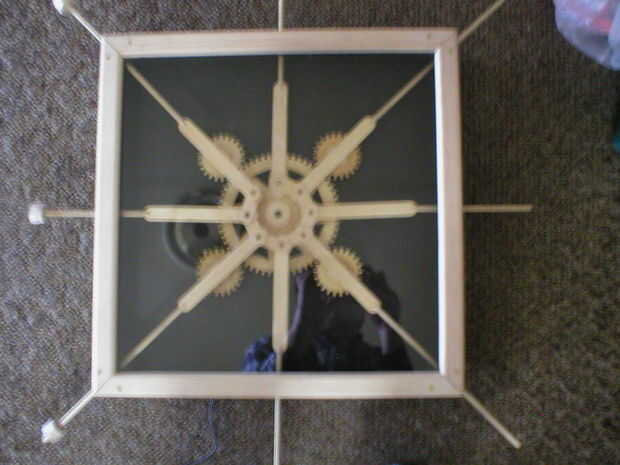

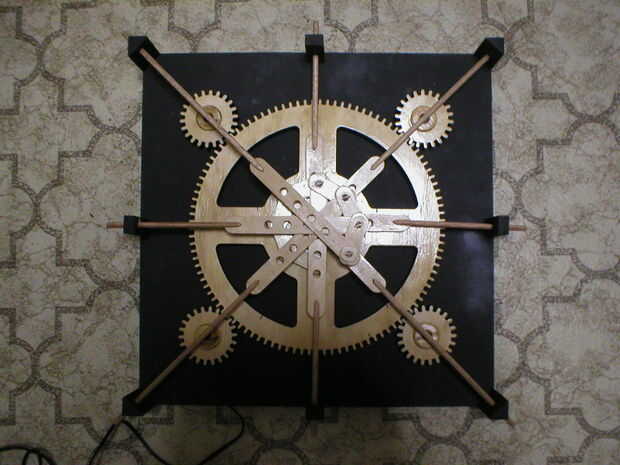

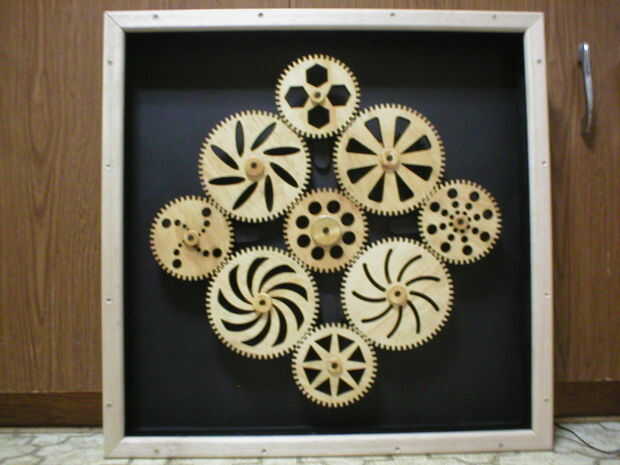

Los motores que mi trabajo de la energía vienen de viejo VCR ' s, y voy a entrar en detalle sobre estos otra vez. La imagen principal que se muestra a continuación es mi primera serie de engranajes, que tenía un agujero más pequeño de centro. Las otras imágenes muestran las obras del video en diversas etapas de construcción.
