Esculturas de paja 3D impreso (1 / 2 paso)

Paso 1: modelado 3D

cogí algunas pajas de un Chipotle local para pruebas.  Medí el diámetro externo de la paja en 0,23" y diámetro interior en 0,20".  Decidí comenzar mi primera piezas conector con un diámetro máximo de 0,21".  Siguiendo el diseño LINX, hice la sección transversal de la pieza que realmente cabe en el staw forma de X, en lugar de un círculo completo.  Pensé que esto probablemente permitiría más fácil encendido/apagado ya que el aire puede pasar libremente a través de la conexión.

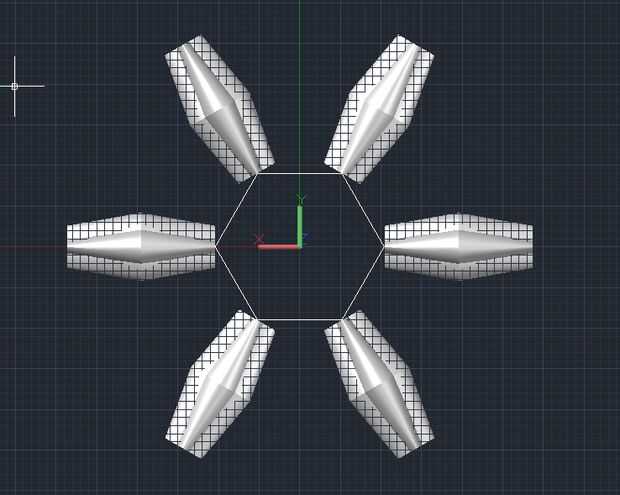

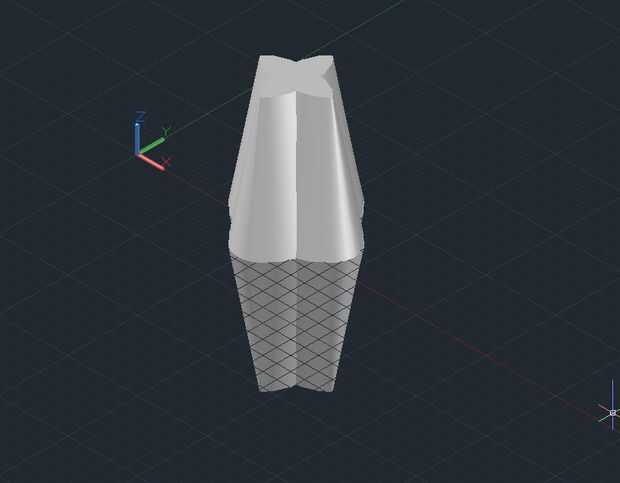

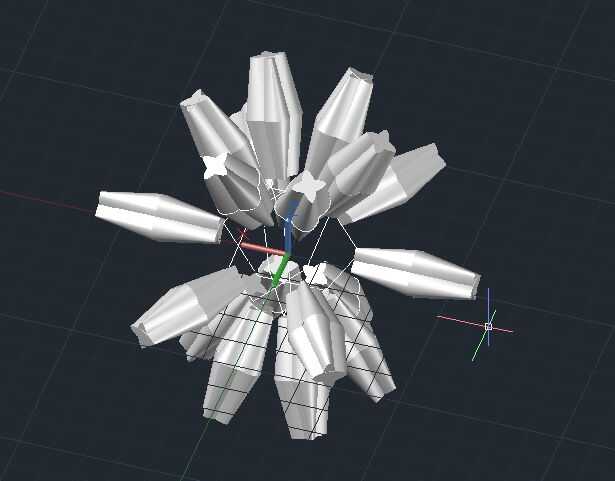

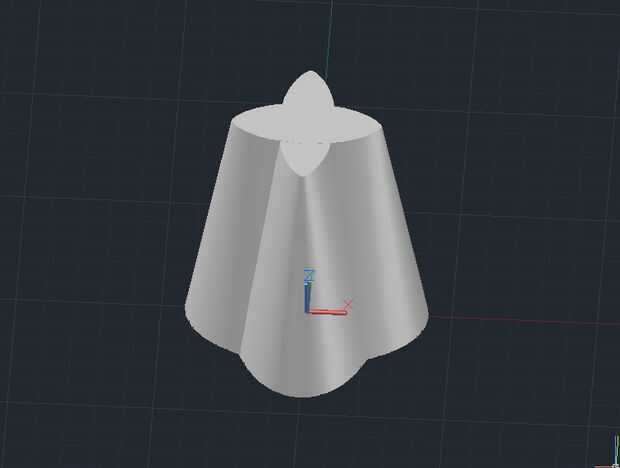

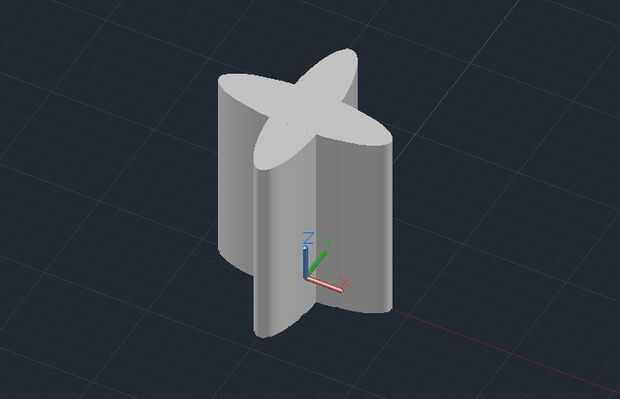

Comencé por crear dos elipses de intersección y había sacado en 3D.  Añadí algunas forma cónica a las elipses extruidas (fig 2) y utiliza mirror3d para crear una forma simétrica (Fig. 3).  Copié esta forma 17 veces (18 en total), y arreglé las formas para que queden espaciadas a 60 grados entre sí alrededor de un punto central.  De esta forma podrás conectar los tubitos en triángulos equiláteros (no corte necesario de paja).  Se ha añadido una esfera en el centro a todas estas formas (fig 6).

He unido mis archivos dwg y stl abajo.
