Escultura de acero hecho girar y corte por chorro de agua #2 (3 / 13 paso)

Paso 3: Trayectorias de herramienta y cortes de prueba

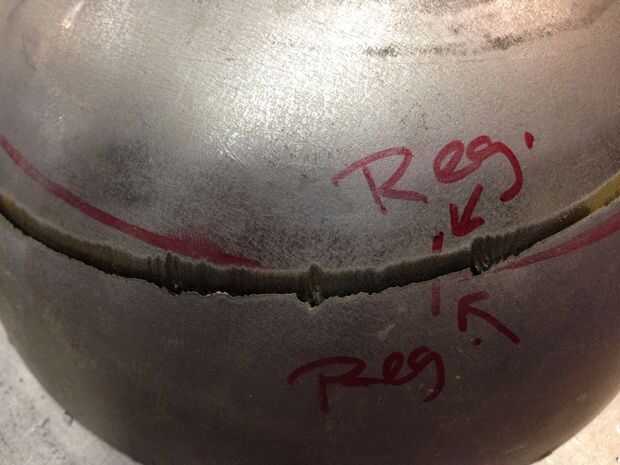

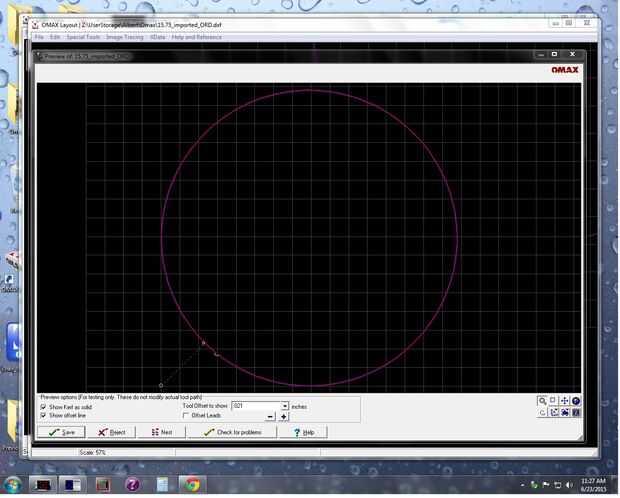

La escultura consiste en secciones de 6 hemisferios en 3 diferentes tamaños: 16", 10" y 8". Patrones circulares debían cortarse en algunos de los hemisferios para permitir una cúpula correspondiente al "nido" en el lugar en posiciones predeterminadas. Hice algunas pruebas para determinar si el corte del eje de multi era necesario y set cerca cortando algunos pequeños hemisferios en 90 grados a la cama de la máquina. Como el chorro de corte alejado del centro de la bóveda, la calidad del corte se deterioró rápidamente. Puedes ver lo que parece una antorcha mal corte en la primera foto. Así que, corte del eje de multi era necesario después de todo. Había inicialmente alguna discusión con el personal de la tienda sobre el uso de Intellicam, una aplicación de ordenador asistido por mecanizado avanzada que puede generar trayectorias de herramienta 2D y 3D, pero decidimos que corte con el A jet haría el truco. A Jet (OMAX realmente se refiere a él como "La inclinación a Jet"), permite que el cabezal de inclinación y giro para crear cortes biselados que es lo que necesitaba. Generar las trayectorias de herramienta era fácil puesto que las formas a cortar eran simples círculos. La parte difícil era determinar el ángulo de los cortes y crear accesorios para las piezas que le sólidamente mantenerlos al nivel adecuado. La altura Z del viaje es menos de 5" con el cortador de chorro de agua muelle 9 y la mayoría de las piezas que tenido que cortar era más alta que el.
