Escultura cinética de viento edificio A (3 / 11 paso)

Paso 3: Diseñar las alas de la escultura

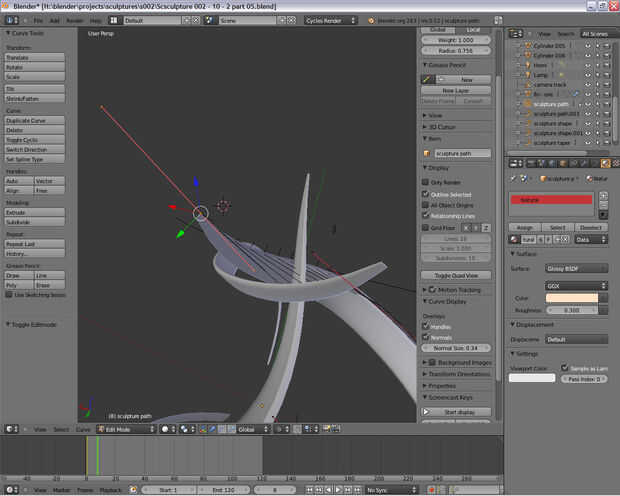

La primera pantalla muestra las alas altas. Estos fueron modelados utilizando una curva de múltiples puntos, como se muestra. Al modelado de las alas, aplica un modificador de matriz tres cuenta con grado 120 difundir. Este tipo de visualización es muy potente en el diseño general porque las colisiones son evidentes. Como que esculpir el ala de control, los otros dos inmediatamente después de la misma curvatura y torsión.

Aquí hay un video de 2 minutos de cómo se ve en tiempo real como se ajusta un ala mientras que los otros.

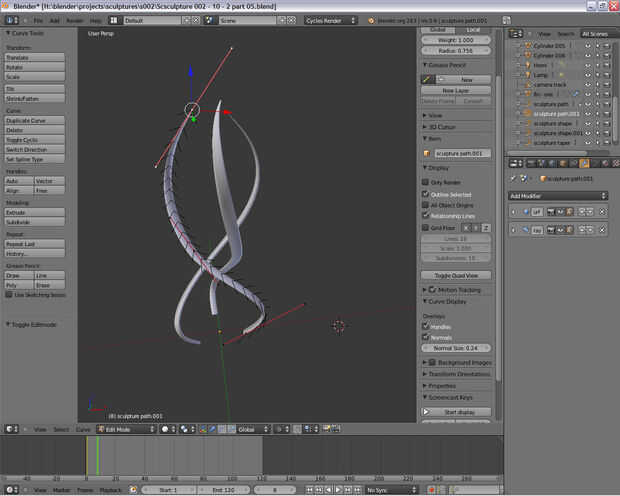

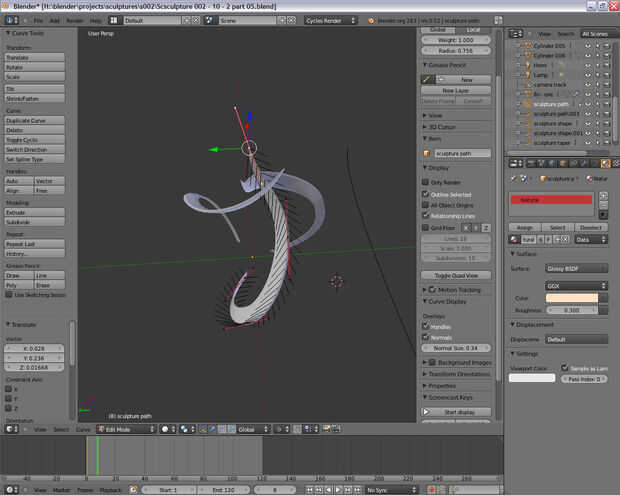

Las otras capturas de dos pantalla muestran las alas más pequeñas y el bezier edición.

Además de modelar la curva como se muestra, también hay una curva de la forma general que permite las alas para ser afilados a un punto en el extremo, y también es una curva cerrada de la forma de la circunferencia del ala. Esta configuración permite que el ala, en este caso, ser aplanado por ambos lados.
