Paso 1: Hacer la figura articulada
La figura articulada fue cortada de la madera contrachapada de 3/4". Una búsqueda de imágenes de Google me encuentra un agradable contorno de muñeca de papel para trabajar de. Si tienes un proyector en mano, sería la forma más fácil de los contornos. Por desgracia no lo hice, así que lo hice a ojo. Había medido al áspero cuadro para cada segmento delimitador y escalar por un factor de 9 (elegido aproximadamente con mis propias dimensiones), luego había bosquejado en la madera contrachapada. Me decidí a hacer la cabeza de una pieza separada, aunque no había ninguna razón técnica para ello. Esto me permite ajustar el ángulo para mantener la cabeza mirando directamente hacia adelante, no importa cómo la figura terminó siendo montado en la bicicleta.

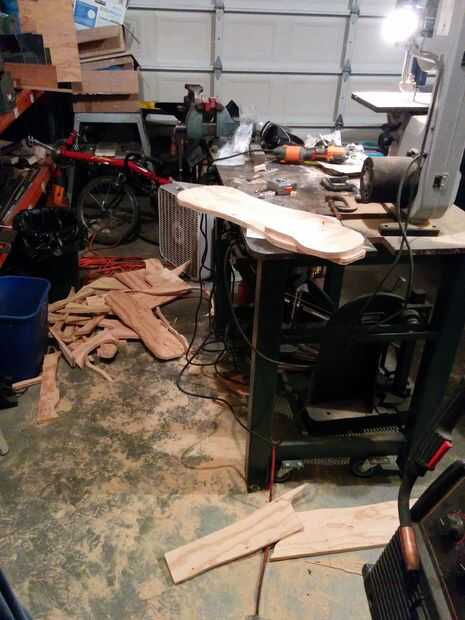

Empecé a cortar los segmentos usando una sierra de vaivén, pero estaba descontento con la calidad de los resultados. Fue muy difícil conseguir las versiones izquierdas y derecha de un segmento para que coincida con uno al otro. Me sacó de un viejo escritorio de sierras y utilizan en su lugar, con resultados mucho mejores. Con todo, utilicé 2 secciones de 2'x 4' de madera contrachapada, y eso incluye rehacer unos segmentos.

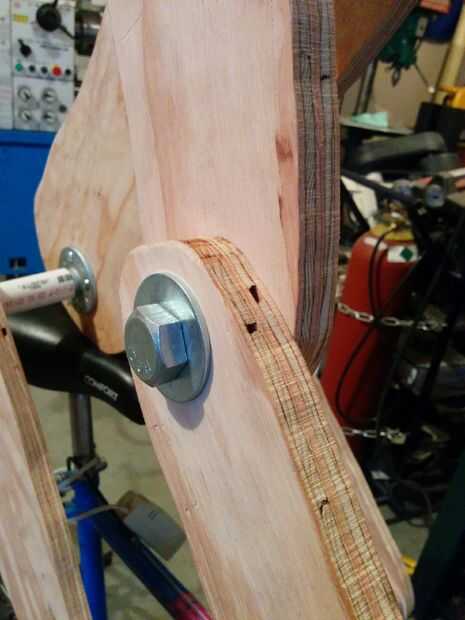

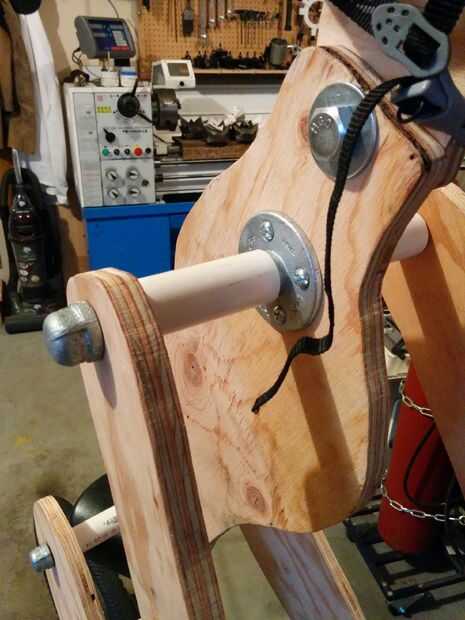

Las rodillas, codos y cuello fueron Unidos usando pernos de 5/8". Que era mucho más robusto hardware que lo estrictamente necesario, pero sentí que era más en la escala con el proyecto como un todo. Articulaciones de la cadera y hombro debían ser espaciadas más lejos, a reflexionar algo más cercano a la anchura de un cuerpo humano. Usé 1/2" tubería a bridas que fueron empernados entre sí a través de la pieza del torso con tornillos de 1/4"-20. Secciones cortas de tubería de PVC sirvieron como espaciadores y casquillos de la pipa en los extremos alejados mantienen los segmentos en su sitio.
Con la adición de un casco de bicicleta, la figura fue hecha. He probado la bici y el pedaleo acción funcionado muy bien cuando hizo girar manualmente.
