Paso 5: Amplificador circuito parte 1

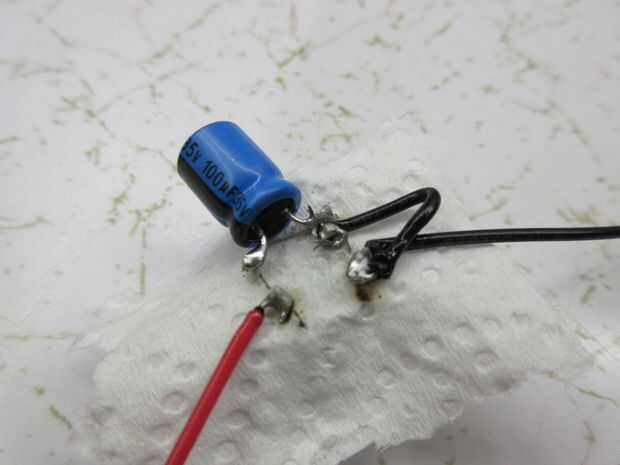

Para este paso que vas a utilizar un zócalo del IC, ya que ICs no demasiado afilados en calor, y soldadura directamente les podría causar daños. Cuando en primer lugar intentar hacer este circuito, me encontré con soldadura había filtrado en el zócalo y como resultado, fui capaz de encajar las patas del IC en sus agujeros. Para combatir esto, la segunda vez, utilicé un trozo de toalla de papel que asomó las clavijas del enchufe, para evitar más fugas de soldadura.

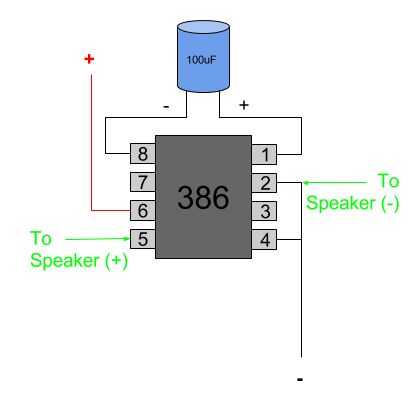

Usted querrá seguir el esquema en las fotos. Prestar especial atención a la polaridad del condensador. Después de la soldadura, coloque el IC en la toma, otra vez teniendo cuidado de orientar correctamente. El punto debe estar en la parte superior, que es el mismo lado que el condensador.
Después de construir el circuito, una buena forma de probarlo es para conectar uno de los altavoces como se muestra con algún tipo de conexión temporal como pinzas y para alimentar el circuito. Si Coloque el dedo sobre alfileres 2 y 3, debe oír algo que no sea estática sobre el altavoz, lo que indica éxito.
Si no oyes nada en absoluto, lo más probable es que una conexión es mala en algún lugar. Verifique que el esmalte en los cables del altavoz ha sido enarenada apagado en los extremos, que todas las uniones de soldadura son buenas, y que ninguno de los pines en el conector IC estén conectado accidentalmente.
Quite el altavoz, fuente de alimentación y IC antes de continuar.
