Paso 2: Montaje de la estructura, montar el hardware
Materiales

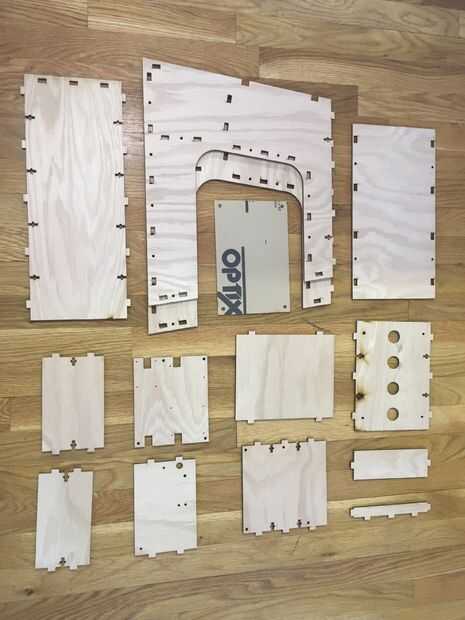

Piezas de madera: Total 13
Material: Madera contrachapada especificada
Espesor:. 25"
Espesor real:. 20"
Proceso de fabricación: Corte del Laser
Asamblea
(una colección de lecciones de montaje el primer láser corte plantbot)

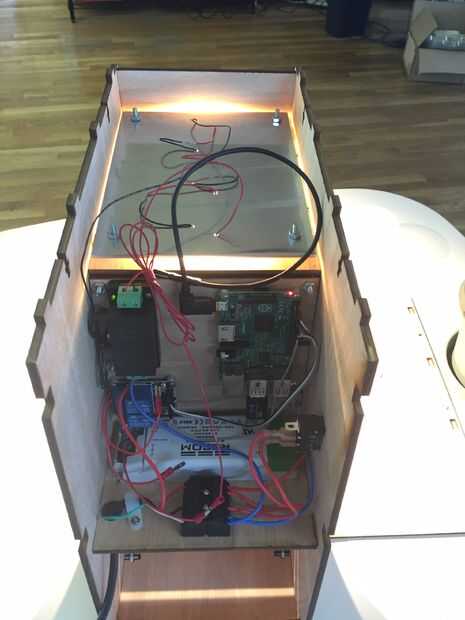

1. orden de montaje de vivienda plantbot
r. la mejor manera de montar la carcasa es montar todos los paneles horizontales a uno de los paneles laterales. Una vez montados los paneles horizontales puede capturar con el costado y colocar el resto del hardware.
Solución: Crear instrucciones detalladas
2. madera piezas son direccionales
r. el panel posterior horizontal (volver cubrir DF) puede ser montado en una dirección. El recomendado tiene agujeros de montaje diagonal de oposición y por ello puede ser montada correctamente a un lado del panel de madera.
Solución *: Grabe los paneles donde los componentes eléctricos se montan e incluyen instrucciones detalladas para el montaje.
b. el interior panel posterior (MG_BackTopPannel) puede ser montado en una sola dirección en orden para la placa de montaje encajar en él correctamente.
Solución: aguafuerte
3. ajuste:

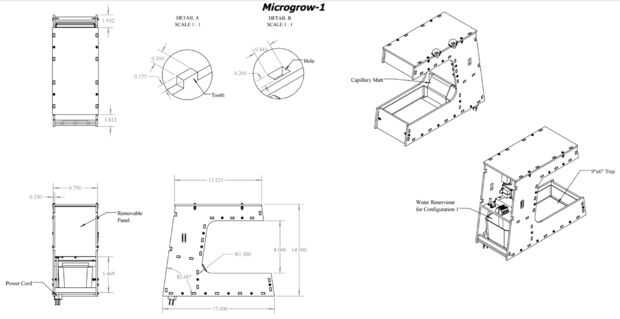

r. las piezas encajan entre sí libremente. La intención del diseño original llamó para un ajuste más apretado. Esto es debido al espesor del material que está por debajo de lo que se especificó. Solución: El tamaño y modelo de los paneles para tener en cuenta el espesor real del material.
b. el panel ubicado en la parte frontal de la caja entre los dos paneles laterales (MG_FTPanel-2) es seguro.
Solución: El diseño del panel frontal con dos dientes para crear más estabilidad.

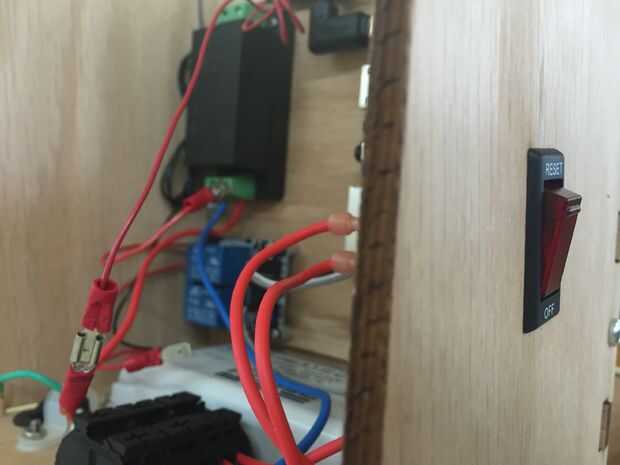

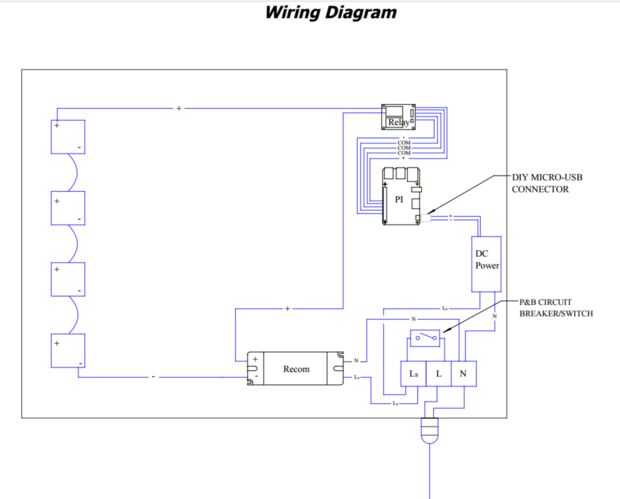

4. electrónica
r. los tornillos formando son diminutos y difíciles de manejar, especialmente si los paneles se montan ya.
Solución: Proporcionar instrucciones detalladas para que el usuario final monta estos componentes antes de montar la panels.*
b. el recomendado (alimentación) no puede conectarse fácilmente una vez que está asegurado en su lugar.
Solución: Con la actual configuración del componente fase 2 las soluciones son las siguientes. -Dejen que los pernos de montaje sueltos para permitir el retiro fácil de la RECOM al ensamblar.
-Alambre que todo lo asociado a la recomendado antes del montaje
-Proporcionar un conjunto detallado de instrucciones

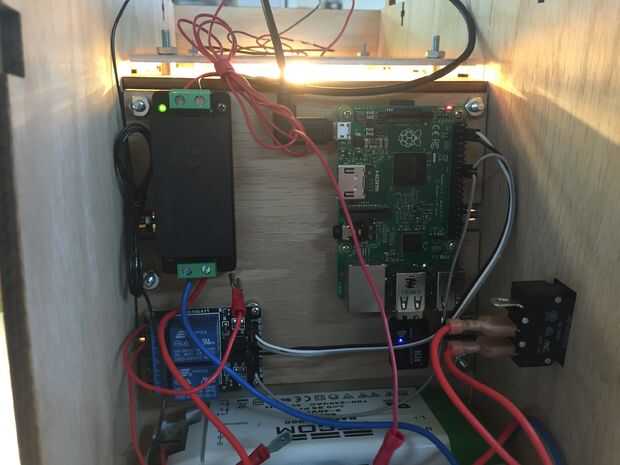

c. la ubicación del relé no es ideal y está montada en la orientación incorrecta. El relé debe girar 180 grados para que los conectores a la PI están más cercanos de su posición final. El relé está también muy cerca del borde de la pared interior de la vivienda.
Solución: Mover y rotar el relé en el modelo a utilizar el espacio. Proporcionar un conjunto detallado de instrucciones para el usuario final.
d. el recomendado y el bloque de terminales hardware no son de fácil acceso una vez en la posición de construcción.
Solución: Montaje de los componentes antes de montar la carcasa completa. Proporciona un conjunto detallado de instructions.02
e. la longitud del cable es demasiado corta. Solución: Especifique un cable que es por lo menos 8' largo para dar la flexibilidad del usuario final.
f. la corriente provee montaje orientación afecta la ubicación de lo LED.
Solución: Proporcionar un conjunto detallado de instrucciones para que la fuente de alimentación está montada correctamente con el LED de apuntar hacia arriba.

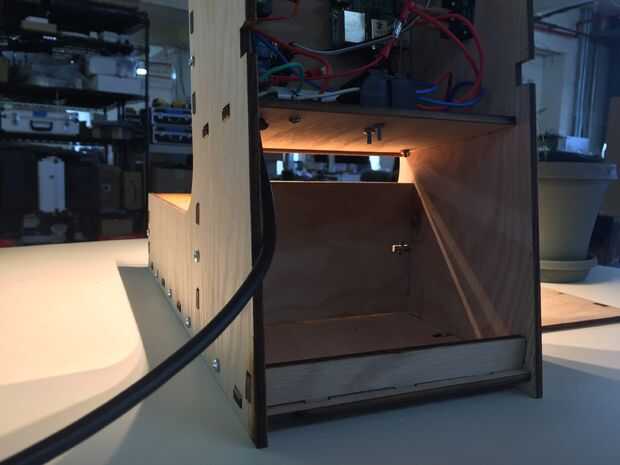

g. el panel posterior extraíble (MG_BackCover) no es fácil a la quita
