Paso 2: Cortar el marco principal, los soportes y los miembros

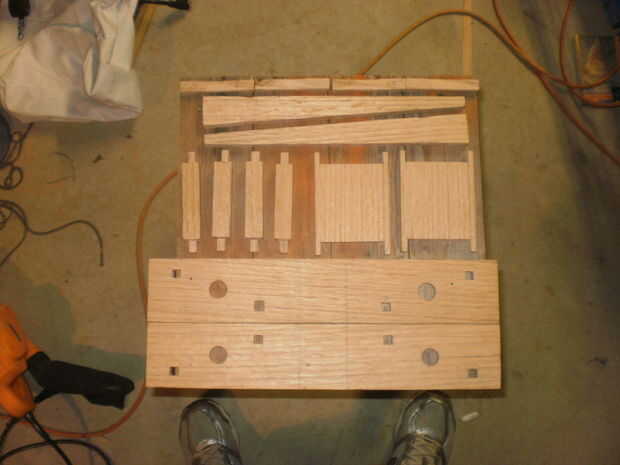

Fotos 2 - 9 muestran las mediciones de las diferentes piezas. Tenga en cuenta los dibujos no están a escala. Antes de cortar las piezas, usted necesitará hacer las plantillas con un lápiz, regla y papel pesado. Cortar las plantillas de papel para todas las piezas. Rastrear en las tablas, cortar y no te olvides de la arena hacia fuera las asperezas!

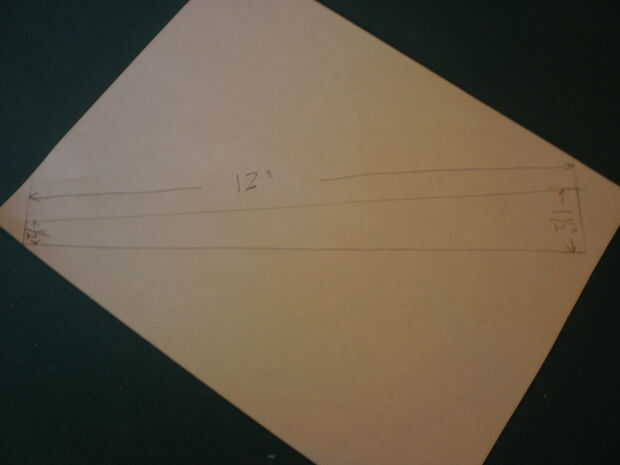

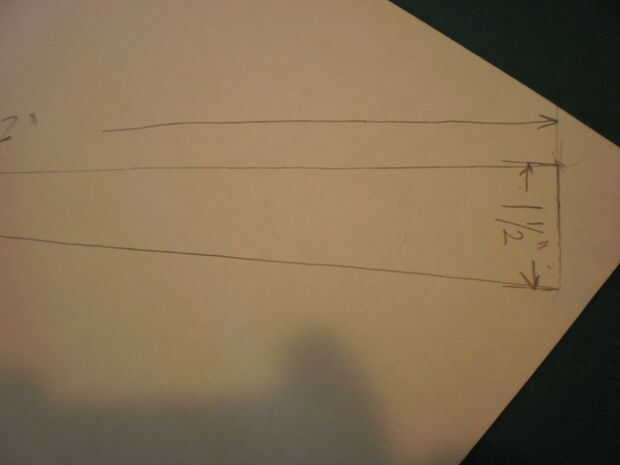

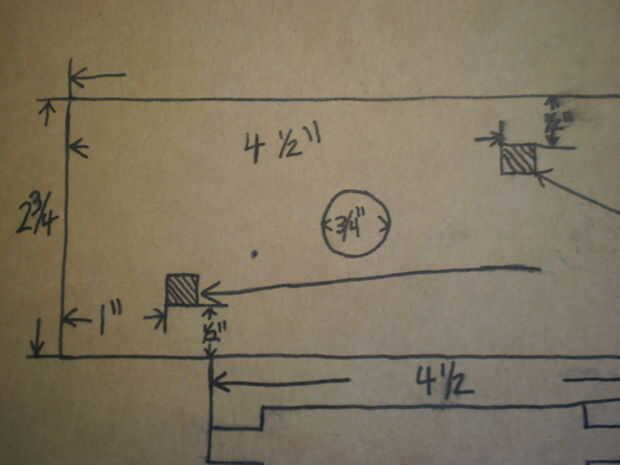

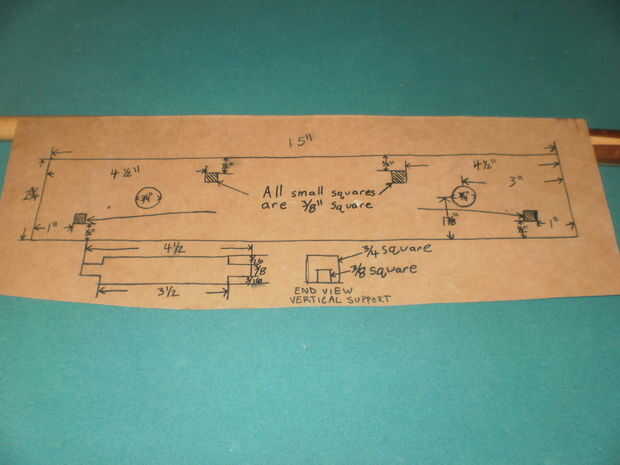

Marco principal fotos 2-4
Placas superior e inferior corte de 1/2" espesor placas
** Si utiliza estándar 1 x 4, véanse las notas bajo Vertical y soportes principales **

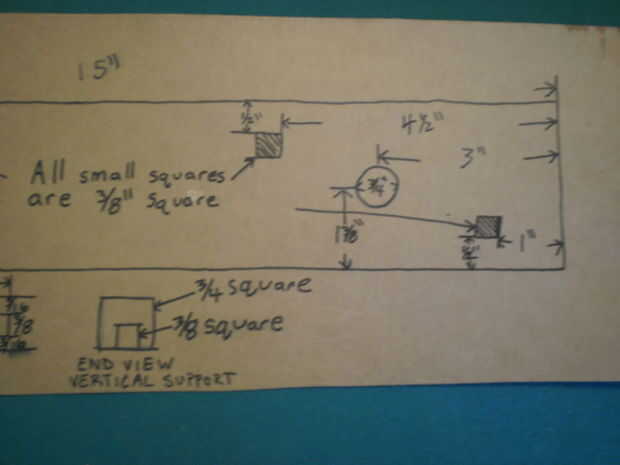

Usted cortará 2 placas idénticas que serán la parte superior e inferior del marco. Que ha marcado el tamaño y la ubicación de los orificios de 3/8" espiga cuadrada y 3/4" alrededor de los agujeros de la primavera. Utilicé una sierra de calar para cortar los orificios de la espiga cuadrada. También puede usar una 3/8 broca para perforar el centro exacto de los orificios y un cincel para encuadrar hacia arriba. Para los agujeros de la primavera, broca para taladro de taladro simplemente exactamente en el centro con un 3/4".

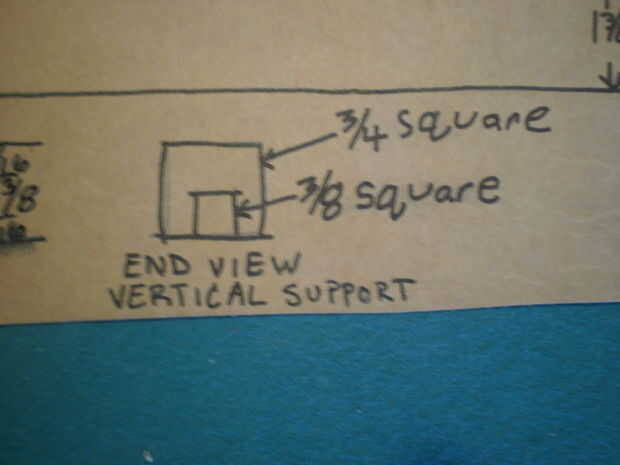

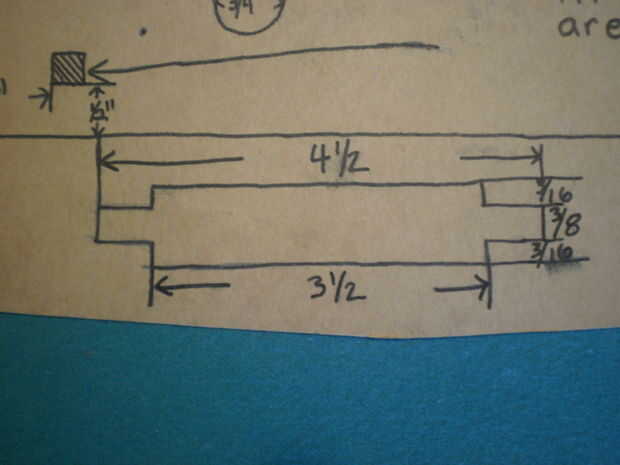

Soportes verticales fotos 5,6,11,12
CORTE DE 3/4" ESPESOR PLACAS

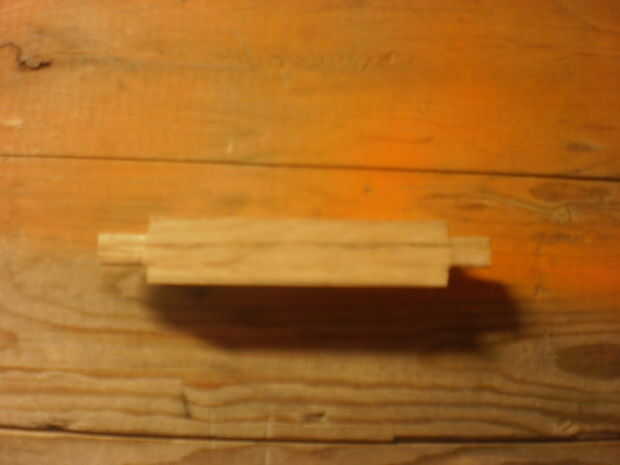

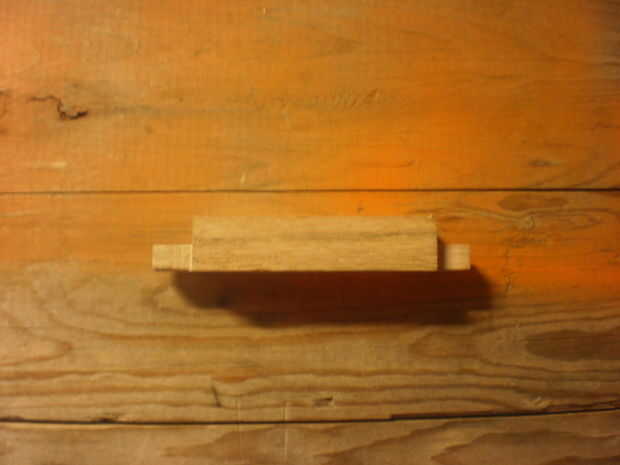

Se cortan 4 soportes verticales idénticos. Tenga en cuenta que es compatible con el vertical tiene una espiga en cada extremo que quede a un lado. Ver fotos 8 y 9 . Estas espigas se ajusta a las plazas de 3/8" de las placas superior e inferior.
** Si utiliza estándar 1 x 4 para sus placas principales, necesitará ajustar la longitud de la espiga de 3/4" en lugar de 1/2" **

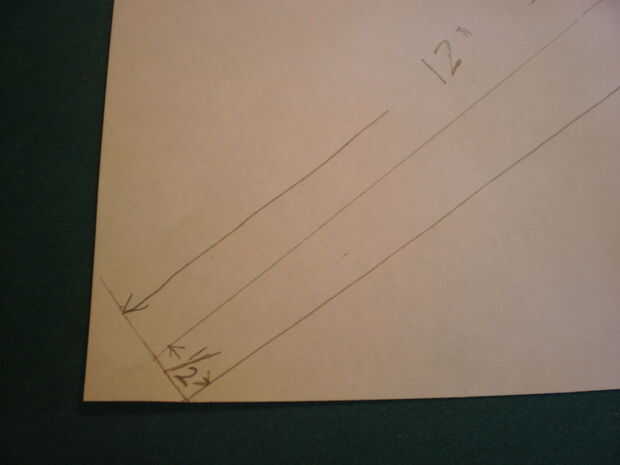

Soportes de arco principal cuadro 7
CORTE DE PLACAS GRUESAS DE 1/2"
Se cortan 2 idénticos soportes de arco principal. Éstos se ajusta verticalmente. No tendrá a través de las juntas de espiga, pero se pega en su lugar.
** Si utiliza estándar 1 x 4 para sus placas principales, necesitará ajustar la longitud de la espiga de 3/4" en lugar de 1/2" **
Miembros fotos 8-10, 14
CORTE DE PLACAS GRUESAS DE 1/2"
** Si utiliza placas de 1 x 4 estándar, ningún ajuste es necesario **
Se recortar 2 miembros idénticos. Ellos caben horizontalmente a través de los resortes y apoyen a los soportes verticales.

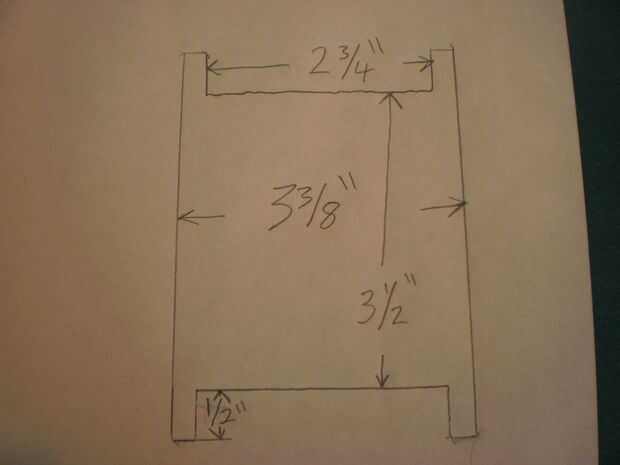

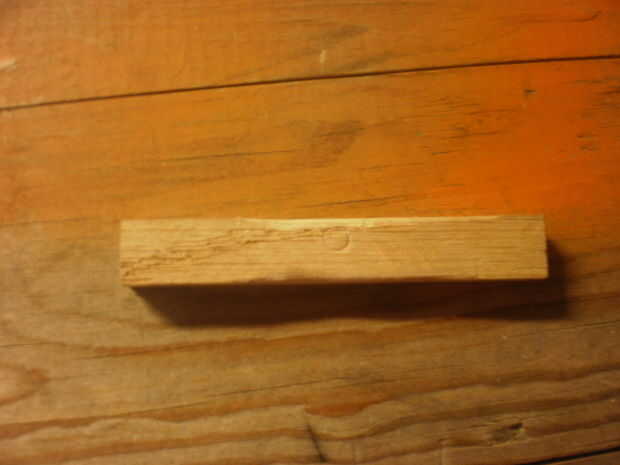

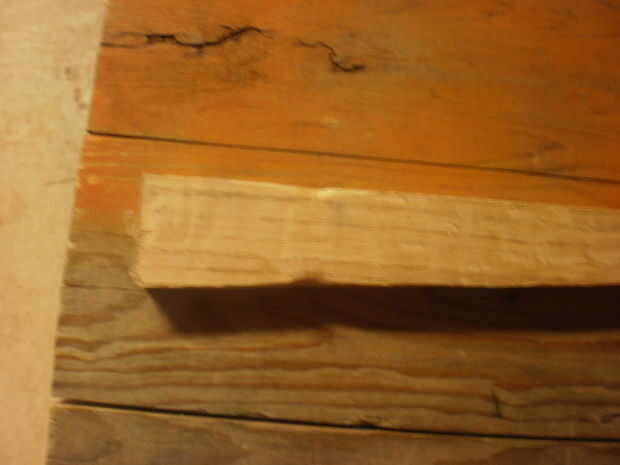

Mecanismo de resorte que aprieta cuadro 11
CORTE DE TABLERO GRUESO DE 1/2"
** Si utilizar placas de 1 x 4 estándar, ningún ajuste es necesario **
Se recortar 4 tensores idénticos. Son rectángulos 3 1/2 "x 1/2" x 3/8".
Nota: Asegúrese de que el grano corre longitudinalmente. Dado que los resortes de la cadena se envuelven alrededor de estas piezas, es importante redondear ligeramente las esquinas del centro para reducir al mínimo
desgaste en las cuerdas.
