Escanear negativos con una DSLR (2 / 10 paso)

Paso 2: Configuración del hardware

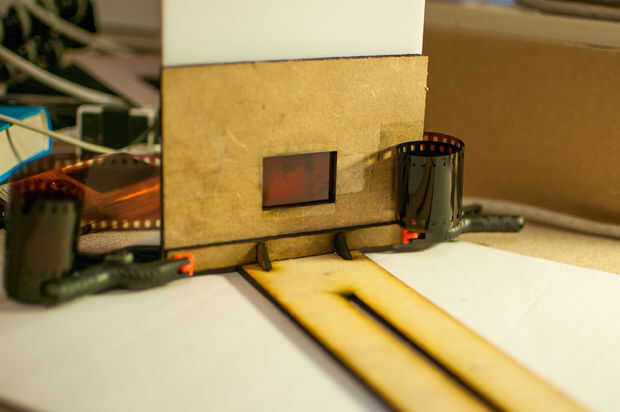

La idea básica es bastante simple, se necesita una fuente luz difusa y homogénea, una forma de sostener la película, y una cámara digital se centró en la película. Porque usted a centrarse en una distancia muy cercana, la profundidad de campo será muy estrecha, tan centrada precisamente y manteniendo la distancia entre la película y la cámara exactamente igual a lo largo de la exploración. Para lograr esto, varias personas desarrollaron diferentes técnicas, como el uso de una caja de zapatos, simplemente un trípode y una mesa de cristal, o incluso un tubo hecho de rollos de papel higiénico. He probado variaciones de estos en el pasado y terminó desarrollando mi propio sostenedor de la película usando laser mdf cortado (esquemas de mano o corte por láser se pueden encontrar en thingiverse). He diseñado esto porque me permite configurar y escanear un rollo entero muy muy rápidamente, con una precisión muy alta. Las siguientes instrucciones están ampliamente independientemente de qué tipo de sostenedor de la película utiliza, pero si decides utilizar mi titular, aquí cómo construirlo:

Primera descarga (aquí) y titular de la corte en su material favorito 3 mm del tablero. He elegido a MDF.
Cortar las piezas en mdf u otro material de su elección.
El rectángulo superior derecho pretende cortar en acrílico blanco para servir como un difusor de luz. El acrílico blanco es útil pero no es obligatorio, puede utilizarse cualquier otro tipo de difusion, como el cielo o una pared blanca como fondo!
Las líneas negras son para corte y rojo para el grabado (en el caso de no aparecen como rojos por alguna razón, estas son las 8 líneas horizontales dentro de los rectángulos del sostenedor de la película). Yo grabe las líneas con la opción "cortar" de la cortadora láser de baja potencia y alta velocidad.

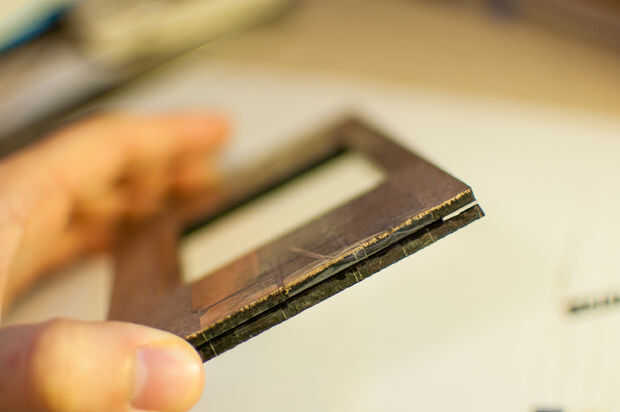

Este incluye dos soportes de película: 135 (35mm) y de película tipo 120. Grabado en las superficies donde la película entra en contacto con el mdf para evitar ralladuras. Los titulares de la película deben ser elaborados en las siguientes capas:
1. mdf pieza de soporte de película
2. doble cara cinta

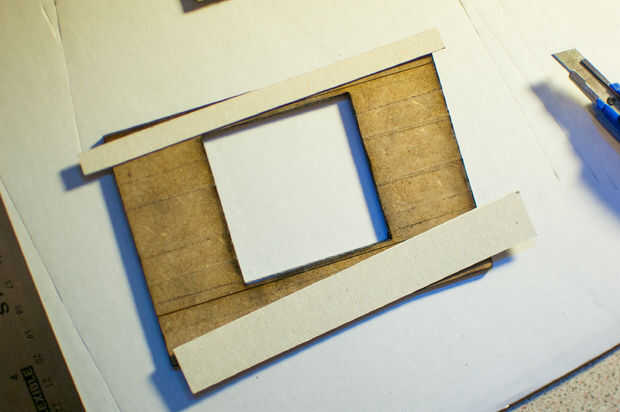

3. una tira de papel grueso o cartulina muy fina (esto está destinado a crear una brecha entre las juntas y que la película se deslice a través de ellos)
4. doble cara cinta
5. mdf pieza de soporte de película

Utilice las líneas grabadas en los tableros de mdf película soporte para alinear la cinta de doble cara y las cartulinas. la distancia entre estos es la altura de los diferentes tipos de película.

El titular de la cámara se construye pegando el tablero largo horizontal a la pequeña franja vertical usando los triángulos pequeños. Es importante asegurarse de que las dos juntas se pegan en un ángulo de 90 º.

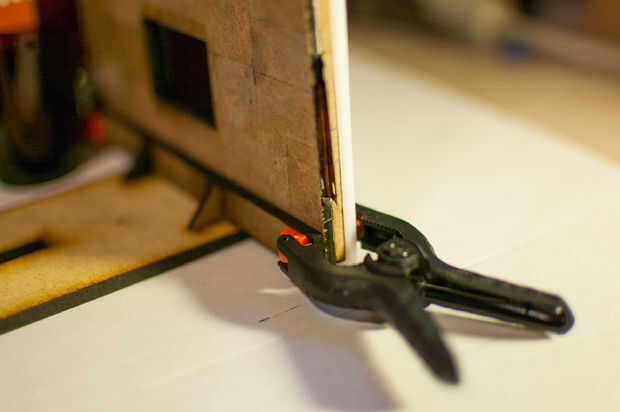

La cámara se ajuste a la junta con un tornillo de 1/4 que puedes encontrar en cualquier ferretería o "tornillo de trípode 1/4" está buscando en ebay. El titular de la cámara, el sostenedor de la película y el acrílico blanco son hold junto con las abrazaderas de muelle plástico pequeño.
