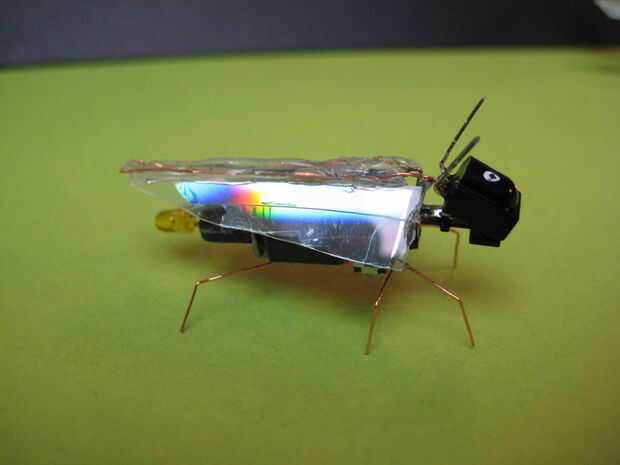

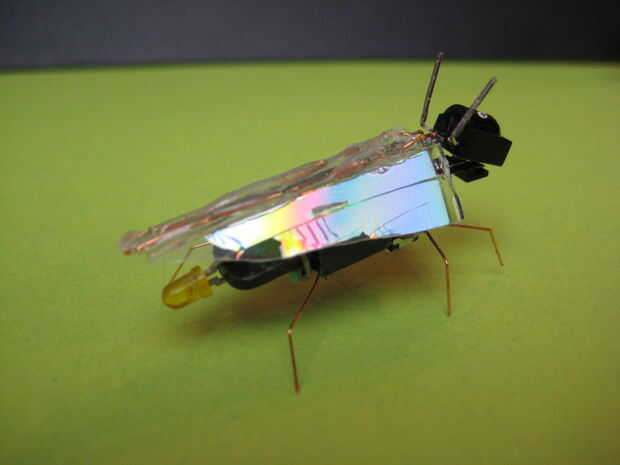

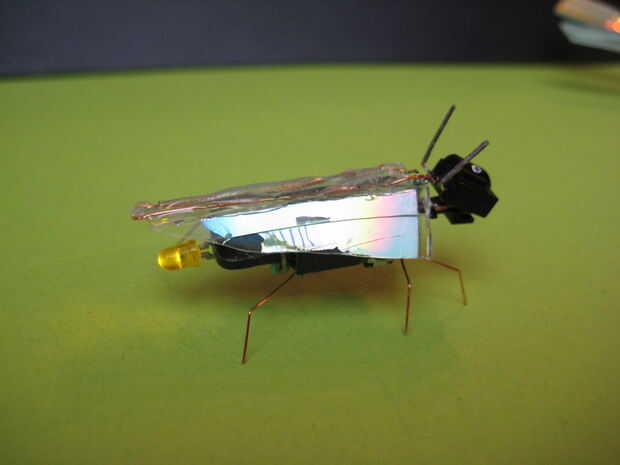

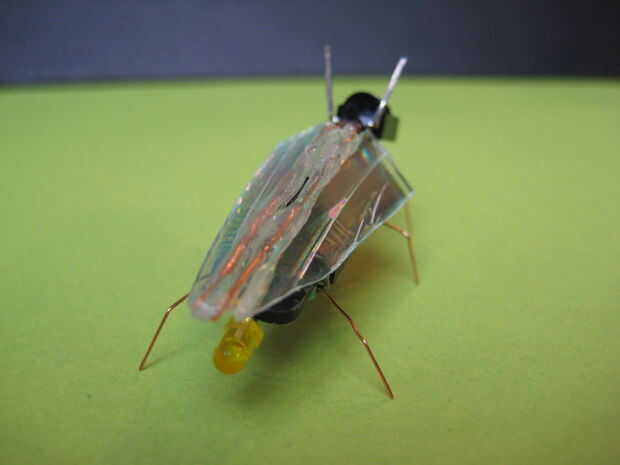

Paso 18:7. Firefly
Materiales que utilicé:
-1 resistencia (47 ohmios, tal vez hasta 100 Ohm)
-110mm pre-pintado de alambre de cobre (de un induktion; 0,3 mm de espesor, mejor utilizar 0, 5 mm)
-1 amarillo LED (pequeño, normal), poder más elevado posible, pero necesita un resistor de diferentes
-1 interruptor (encendido/encendido, muy pequeño)
-1 botón (mucho más a sólo un contacto, que no necesita mucha presión para activar)
-2 baterías (cada 1, 5V) o 1 batería (3, 0V), un voltaje más alto posible, pero necesita un resistor de differen
-1 portapilas

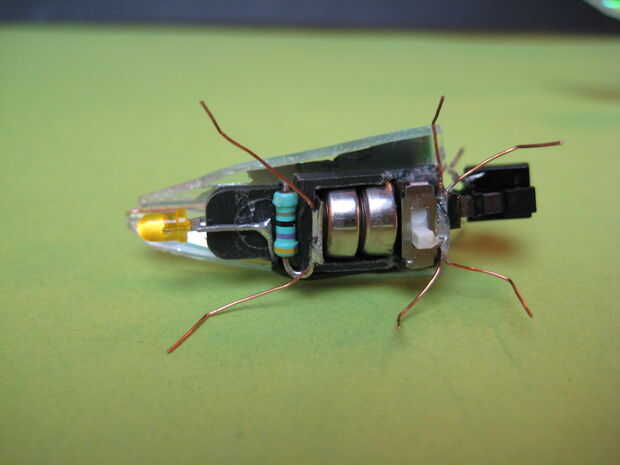

-1 receptor de IR (con 3 cables)

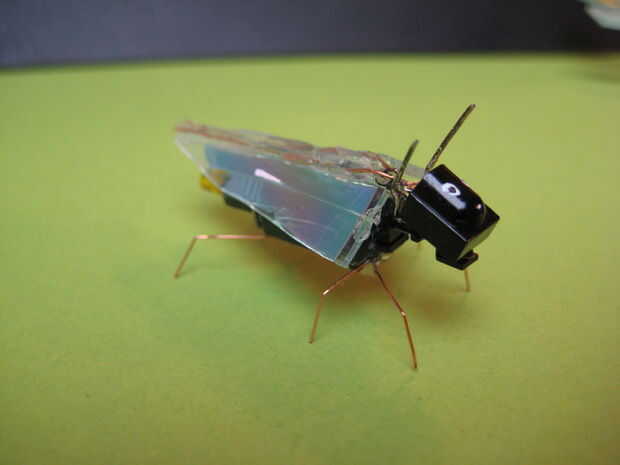

-aislado de unos 20mm alambre
-CD
-con acrylcolor
-negro marcador permanente
La luciérnaga es el problema más complejo de estos 7. Debe no sólo parece un error, también debe incluir un completo funcional pero pequeño circuito. La creatividad es necesaria. Es lo que hice:
Primeras palabras:

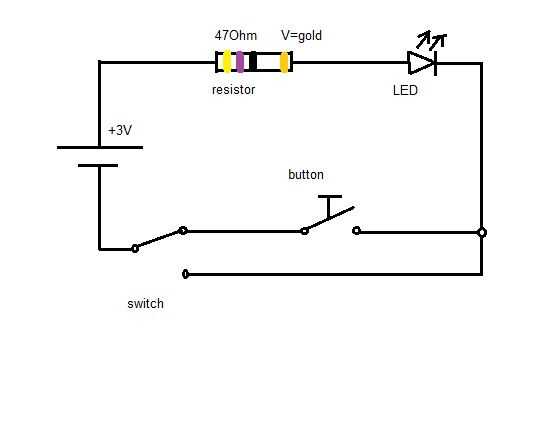

1 pensar primero en el circuito. El último cuadro showes el diagrama shematic rápidamente dibujado. En una placa de circuito sería algo totalmente principiantes. Si no has hecho algo así antes, pruébelo primero en un circuitboard, de lo contrario ir al siguiente paso:
2. Busque un soporte de la batería. Debe tener uno de 3V o 1 de dos a tres, 5V botón células y ya parecen un cuerpo. Use su imaginación.
IDEA: También podría tomar un condensador de alta capitalización. Sería capaz de mantener suficiente energía durante unos 5 minutos si se utiliza un LED actual baja.
Sugerencia: Si usted tiene sólo un popular titular de 3 células, toman una célula hacia fuera y llenar el lugar con hotglue o un interruptor que usted puede necesitar.
3. pasar pensamientos en su diseño. ¿Dónde quieres colocar el interruptor, el botón y la resistencia?
Preparación:
4. recoger las piezas. Si usted no tiene un receptor de IR se puede utilizar un transistor. Usted no necesita un botón y un interruptor, en ésos trabajo deberiamos también fina.
IDEA: Si desea también puede utilizar componentes SMD esta vez. Pero asegúrese de que funcionan antes de usar.
5. rotura hasta un CD tienes todas las piezas que necesita. Puede que necesite un segundo, porque qué piezas obtendrás es pura suerte.
Sugerencia: Cubra el CD con el paño. Cuando rompes el CD esto te protegerá de las astillas. La superficie de plata podría se perdió, eso es normal, pero consciente de esos precios. Comprobar después de cada pausa tus resultados. Usted gan destruir buenas piezas!
6. Elija dos pedazos que desea utilizar como alas.
7. Desenrolle el induction(s) de aire. Cortar 8 piezas Longitud (unos 15-20mm cada uno).
8. pieza pegue uno de alambre a cada ala, haciendo posible la soldadura lo más tarde al cuerpo.
Sugerencia: Quitar la pintura en el lateral unos 3mm de antes (como descrito en el paso 15:4. Pegado de araña) que las alas. Eso es mucho más fáciles que haciendo eso luego.
9. doblar el medio wir de lo Reciver de IR a la parte plana, los otros dos cables hacia arriba como se ve en las fotos.
De soldadura:

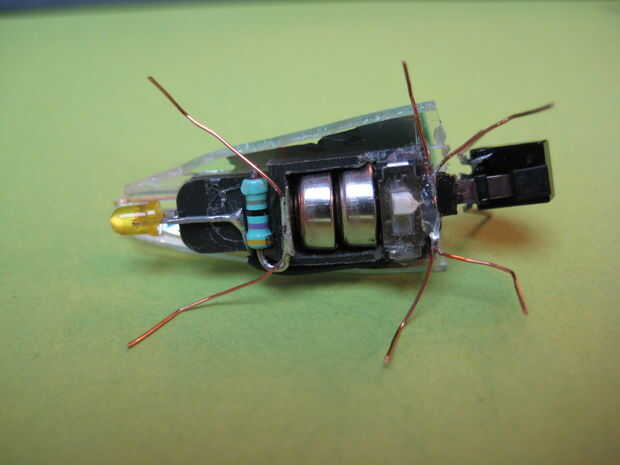

10. soldar el circuito que quieras antes de añadir las patas, alas o la cabeza. Asegúrese de que funciona.
Sugerencia: Puede conectar la resistencia de antes o después el LED. Tenga en cuenta que el LED tiene + y -. Vaya a google o wiki para obtener más información.
11. ahora usted puede Agregar las patas, las alas y la cabeza en el orden que desee. Tratar a la mayor parte, para fijar al hotglue uso plástico de la soldadura.
Toques finales:
12. doblar las piernas hasta cada pierna toque el suelo.
Sugerencia: Si está en la parte posterior a pesado, doble las dos piernas más hacia atrás.
13. doble el cabeza if nesessary.

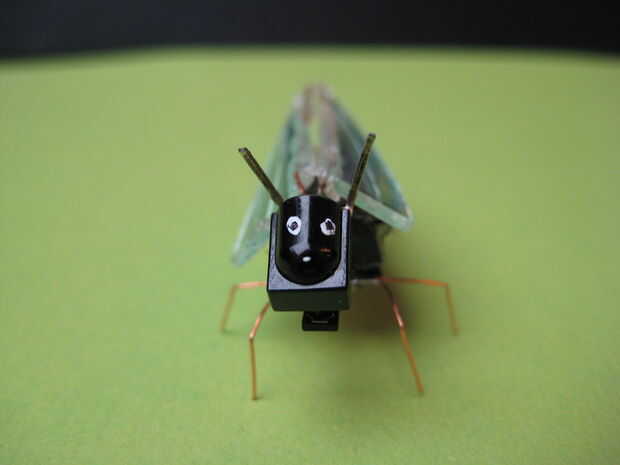

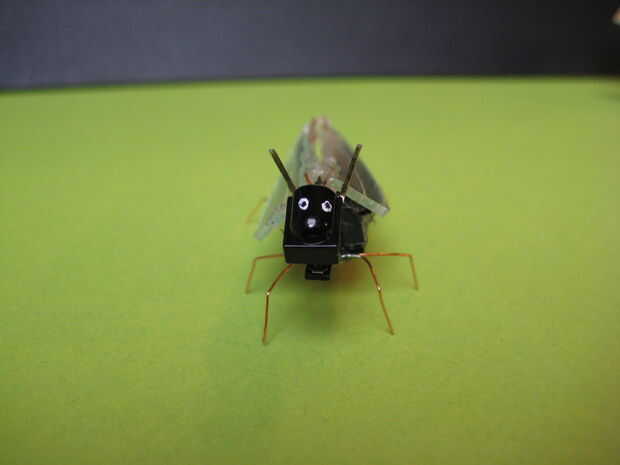

14. pinte los ojos.
