Equipo de perro! (2 / 7 paso)

Paso 2: Conneting componentes

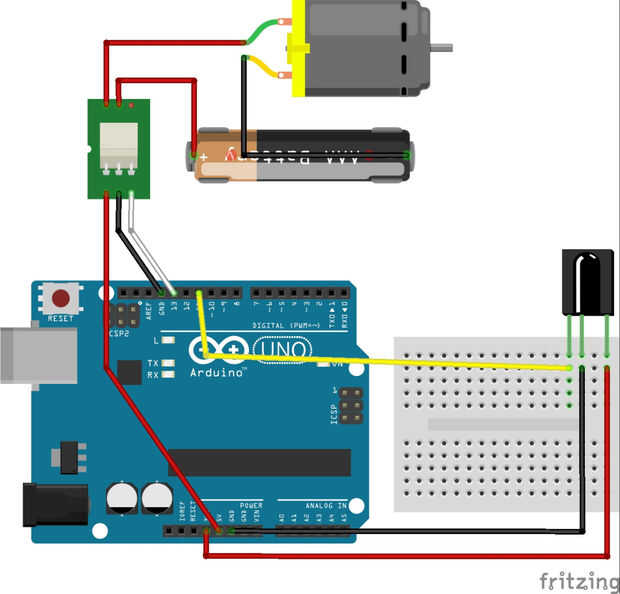

Conecté los pines siguientes:

Arduino---> receptor IR

- 3.3v ---> VCC (pin 3/el derecho)

- Toma de tierra ---> GND (pin 2/el medio oone)

-pin 11 ---> datos (pin 1/el izquierdo)


Arduino---> relé de 5v

-pin 13 ---> IN

- 5v ---> VCC

- Toma de tierra ---> GND

Relé de 5V---> Motor

- NO ---> '+'

Relé de 5V---> batería

- COM ---> '+'

Motor---> batería

-'' (pin negativo)---> '-' (negativo pin)

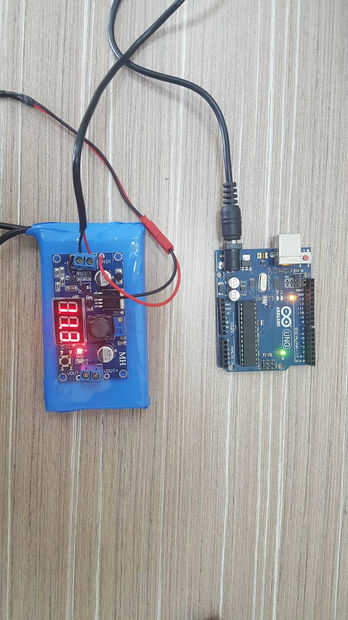

** he usado el relé y la batería porque necesito una velocidad más baja para el motor para girar el motor, el Arduino PWM no es lo suficientemente lento para mí, por supuesto a que también se puede usar el Arduino PWM desaceleración del motor, aquí el tutorial de Arduino https://www.arduino.cc/en/Reference/AnalogWrite si usaste el PWM, el relé y los 1.5v batería AAA no es necesario. Otra forma es que usa una batería de 12v con un regulador de voltaje, el regulador de voltaje funciona como una batería AAA dando una baja tensión para el motor funcionar en una velocidad baja, conectar el Arduino con la salida de 12v directamente a Arduino (esto es lo que estoy haciendo actualmente), pero no lo recomiendo ya que la tensión de 12v podría dañar el Arduino (9v funciona muy bien).
