Equipo de granja de microprocesador (4 / 16 paso)

Paso 4: interruptores y protector

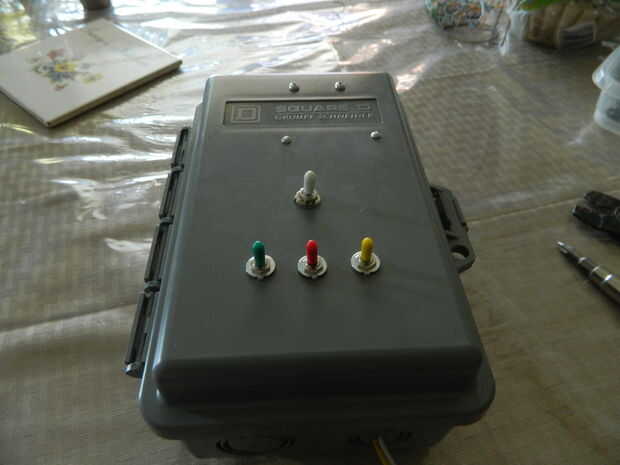

Taladro 4 agujeros en la tapa del encloser para los interruptores, 3 para controlar el balescoop y el otro para configurar el "modo"

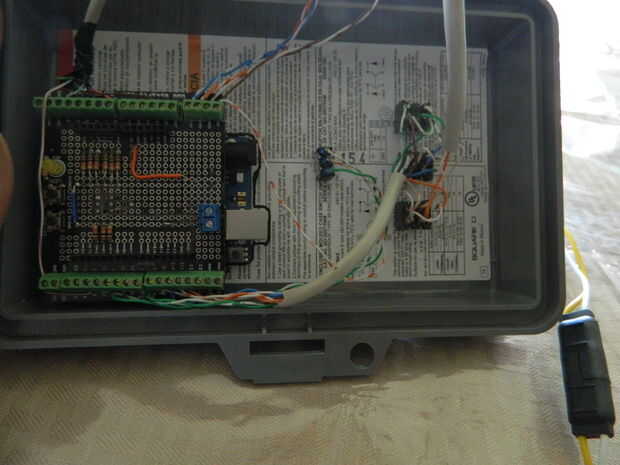

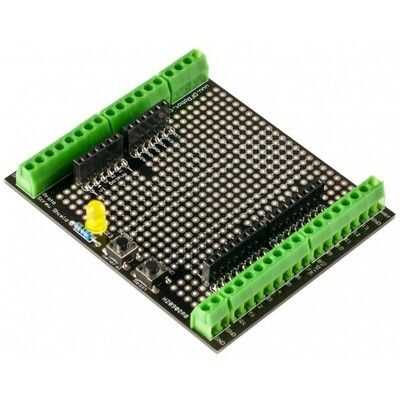

Instale el tornillo protector, encontré este en ebay, usted puede construir el regulador de voltaje en este escudo si quieres. (Arruiné escudo de mina por eso no está en él) Instale el escudo de tornillo a la Arduino(plug it in) usted tendrá 10 resistores de k para sacar las clavijas a tierra que se utilizará para los interruptores, la soldadura para el escudo

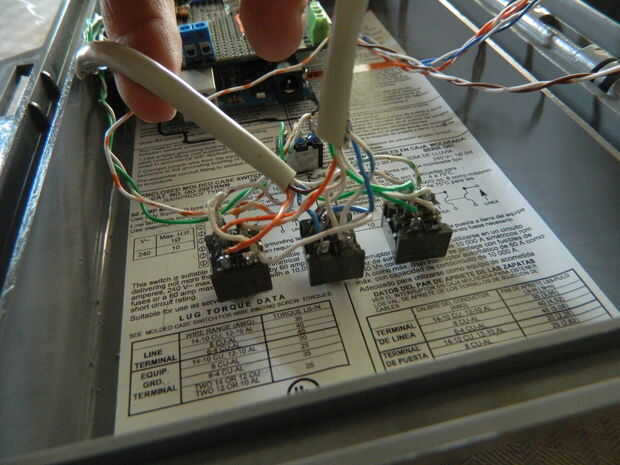

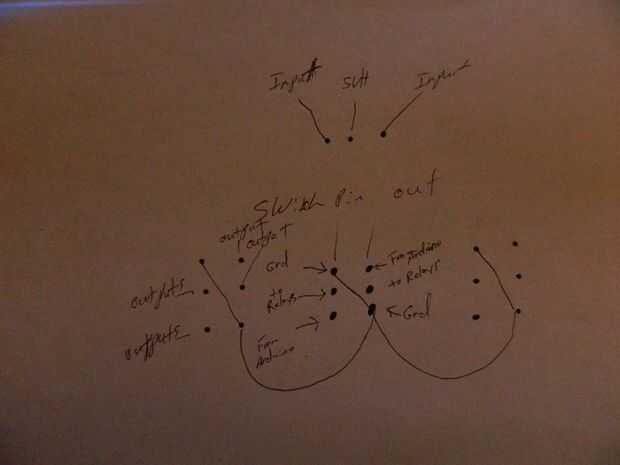

7 los cables cat5 del alambre a los pines de salida terminal de escudo y los otros extremos a los conmutadores de la soldadura. Estos interruptores están en el circuito para tirar de los relés a ground(ON). Asegúrese de que son soldados a los pines correctos. 2 hilos y un terreno en 1 (necesita a puente de la tierra a todos los interruptores) y 2 cables saliendo del interruptor a la placa de relé (interruptor controles 2 relés).
El selector de "Modo" de alambre a la terminal escudo y soldar los cables al interruptor, 2 exteriores de los pines de entrada y el centro para la 5vlt
