Paso 4: Cableado interno
Entrar en este proyecto, no tenía idea si cableado estas dos guitarras juntos trabajarían. Yo la hipótesis de que si había conectado los botones de traste e interruptor de la guitarra adicional en paralelo a la guitarra original de la guitarra, un jugador puede utilizar cualquier conjunto de traste botones o barra de rasgueo jugando el juego.

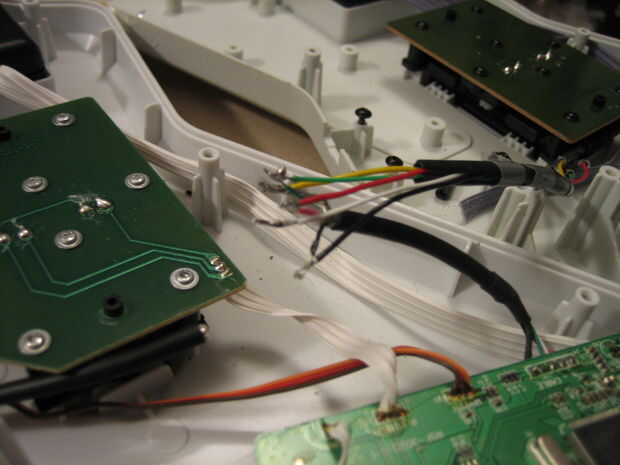

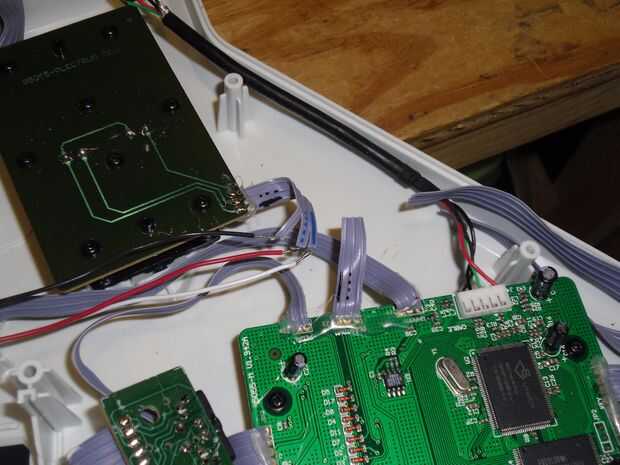

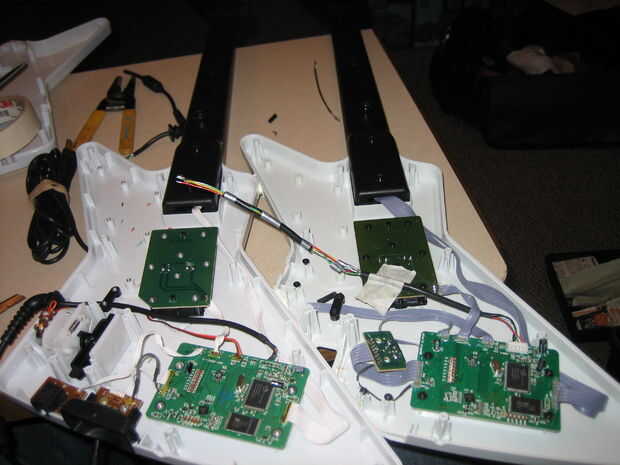

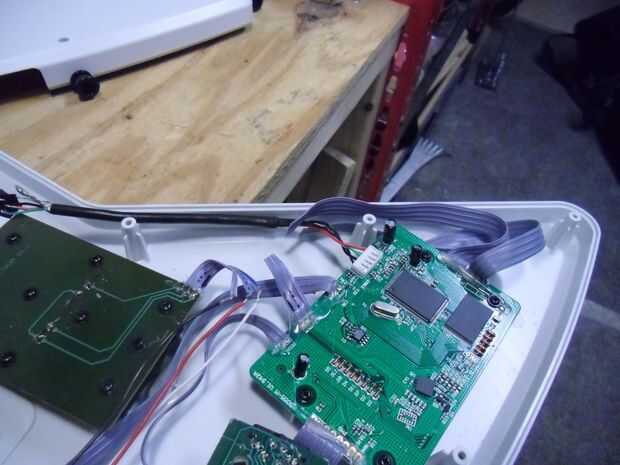

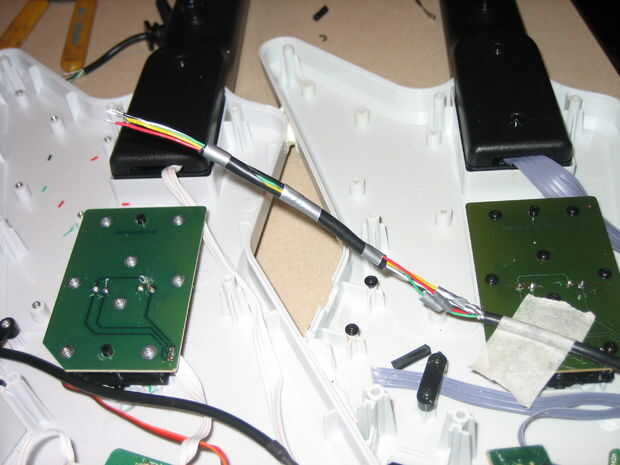

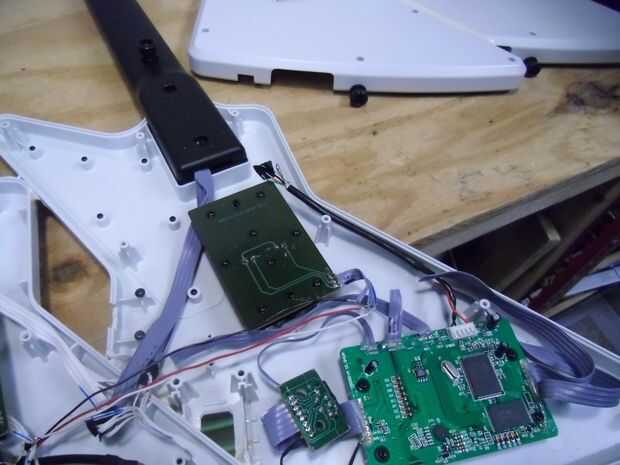

Puesto que el objetivo era hacer las dos guitarras actúan como un controlador, que necesitaba combinar la información de ambas guitarras y envíe a través de un cable USB a la consola Xbox 360. Me pareció que la mejor opción era intentar poder 2 de guitarra desde el cable de guitarra 1 así que empecé por el poder de corte cables dentro de las guitarras. El poder cables consistió en varios más pequeños alambres de colores. El cableado interno cable de guitarra 2 de alimentación no era lo suficientemente larga para alcanzar la guitarra 1, así que soldar los cables de extensión para llegar a 1 guitarra. Luego había soldado el cable interno de guitarra 2 y las dos secciones de cable de guitarra 1 juntos. Esto dio lugar a la guitarra 1 con el mismo cableado esquemático como le cortaron el cable de alimentación, excepto que guitarra 2 entonces fue impulsado también por el mismo cable. Cuando probé la guitarra de doble mástil, ambos indicadores de corriente se volvió verdes indicando tenían poder, pero 2 guitarra no tenía ninguna funcionalidad en absoluto. Así que quitar el empalme de cable de poder y volvió a la mesa de dibujo.

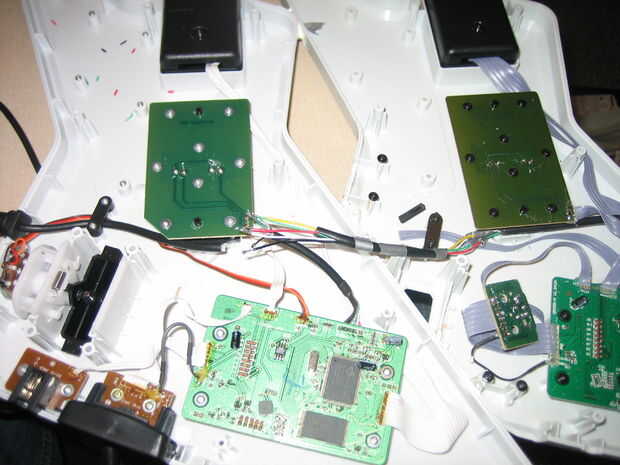

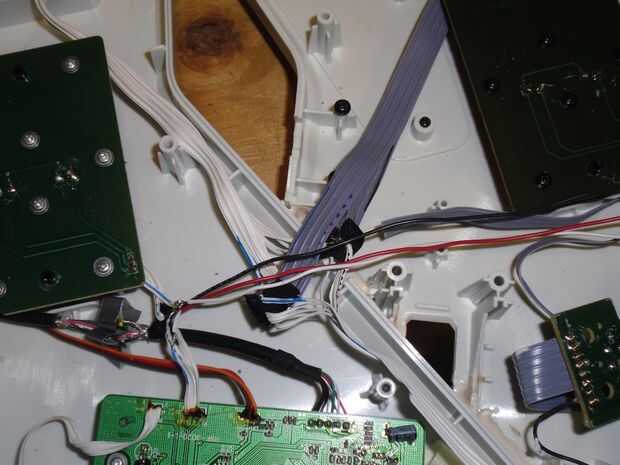

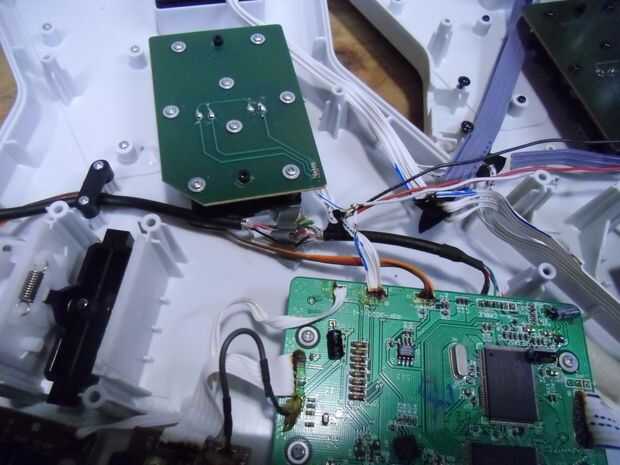

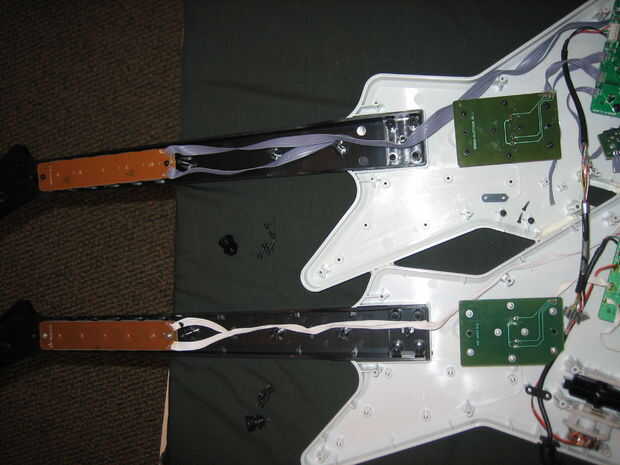

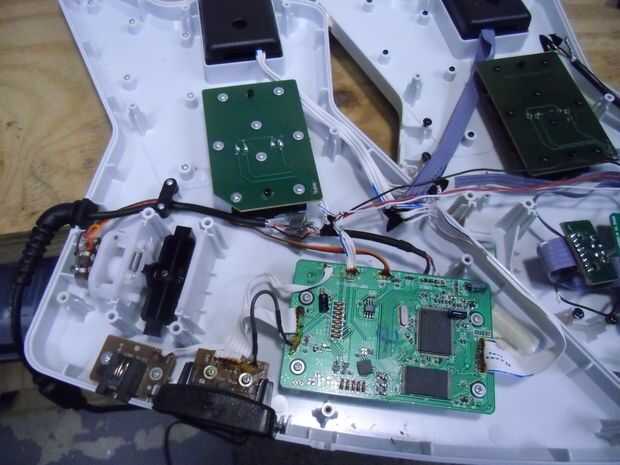

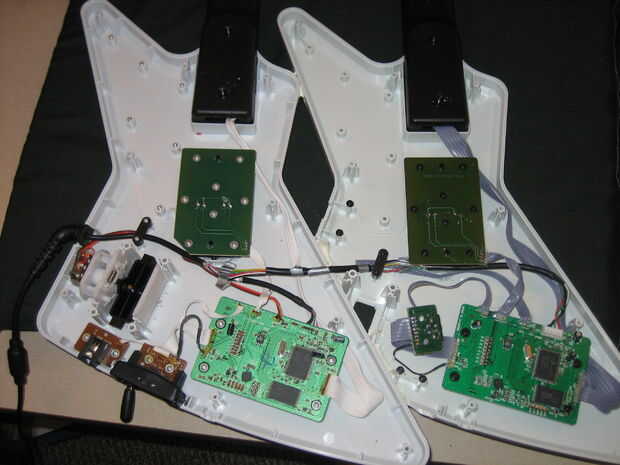

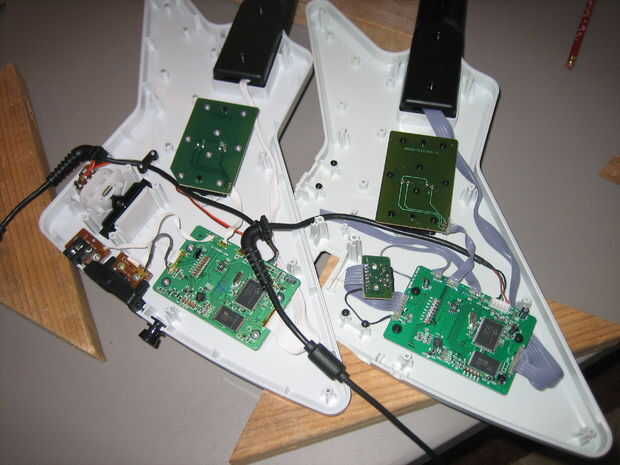

La otra opción que pude pensar fue a empalme de la barra de rasgueo y botones de la guitarra 2 en el cableado de 1 guitarra del traste. En esencia, esto sería engañar a la Xbox en el pensamiento había sólo un controlador, pero que el controlador tiene dos veces tantos botones (en forma de guitarra 2). Hice las marcas únicas en la cinta para cada cable individual asegurar que cuando se empalma en guitarra 1 inadvertidamente no había invertido las conexiones de los cables. Luego que todo había soldado.
