Enviar música a través de un Frequency-Modulated (FM) infrarrojo (IR) LED (2 / 11 paso)

Paso 2: Lista de piezas para el receptor/demodulador

Aquí están las partes. Misma sugerencia como antes.

Condensadores

.1uF…………………………....................... 7

100uF (16v electrolítico)... 1

220pF (mica o metalizada película)... 1

2200pF (mica o metalizada película)... 1

.001uF (2% polipropileno)... 1

.01uF (película metalizada)... 2

.001uF (película metalizada)... 2

.05uF (cerámica)... 1

270uF (16v electrolítico)... 1

1uF (35v)... 1

Diodos

Fototransistor IR... 1

1N914... 1

Inductor/cebador

4.7 mH (estrangulación moldeado)... 1

Transistor

2N2222... 1

Resistencias

1k……………………… 1

470 Ohm... 1

2.2. k.

820k... 1

33k... 4

100k... 4

k. 9.53

10k ………………….…... 5

39k... 1

10 ohmios... 1
3.3k............................ 1

ICs

LF347 (JFET Quad op-amp)... 1

CD4069 (inversor CMOS Hex)... 1

CD4013 (Flip-flop de Dual CMOS D)... 1

LM386-4 (amplificador de Audio.) ………………..……………..1

Potenciómetro (ajuste)

10k (Trimmer)... 1

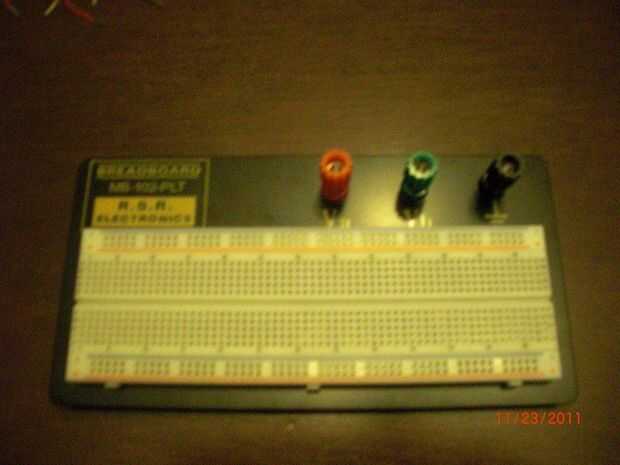

Protoboard y los cables y conectores
