Paso 1: Hacer una conexión

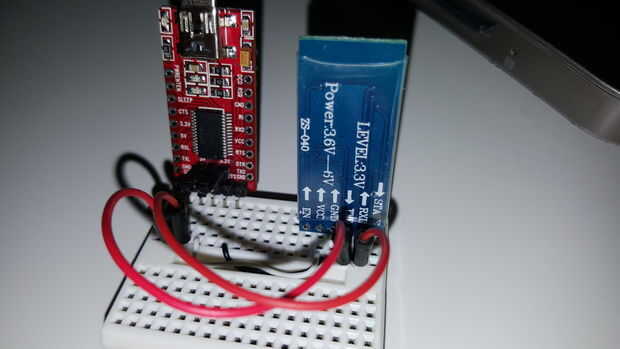

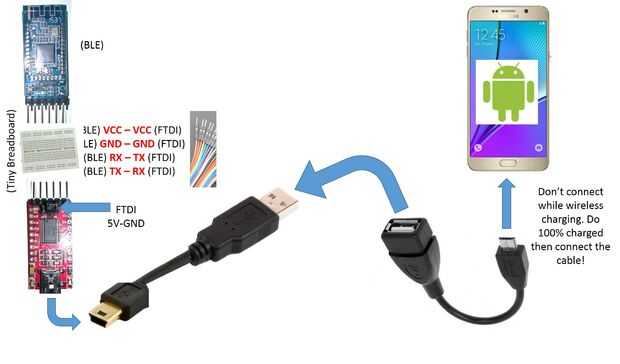

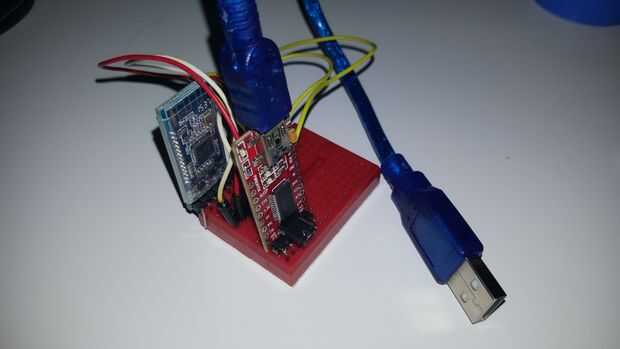

Siga el diagrama y hacer las conexiones entre cada parte.
Nota: Cuando se ejecuta el módulo BLE desde su teléfono, la batería del teléfono va a ir hacia abajo un poco más rápido que está debido a externo BLE y módulo de FTDI usted conectar y ejecutar ambos. Por lo tanto, cargar su teléfono antes de hacer este instructable.
Nota: Su convertidor FTDI TTL debe utilizar puente de 5V. Compruebe el nivel de convertidor lógico de su convertidor. Puede 3.3V o 5V y tiene que haber tierra entre. Usar 5V y GND para hacer cortocircuito por un cable o un puente. Nuestro módulo bluetooth soporta 5V para que usar 5V y GND pernos juntos en el mismo.

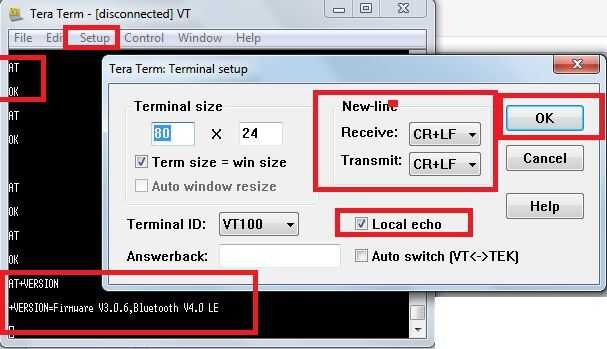

Nota: Si usted está cerca con su ordenador puede utilizar Tera término programa para enviar comandos vía cable usb para el módulo de bluetooth sobre el cable. Ordenador reconocerá y abre un puerto COM y en programa de plazo Tera, seleccione puerto serie y escribe relacionados con nombre del puerto COM y conecte. (Consulte el cuadro sobre)
Nota: Velocidad de transmisión es de 9600
