Introduzca el código correcto en el teclado y el servo desbloquea la puerta. Introduzca el código incorrecto y lo siento te quedas fuera.
Había una pareja de lo que quería en mi sistema Keyless de la entrada:
- Luz auxiliar. Una luz que se enciende cuando se presiona una tecla. Luego se apaga después de limitar el tiempo de la precolocación.
- Un interruptor para anular el modo servo podría ser funcionado sin el teclado.
- Alguna indicación de que el código de acceso era correcta o no.
- Alimentado por un cargador de pared.
- Ser capaces de operar manualmente durante un apagón
Con estas disposiciones empecé a construir.

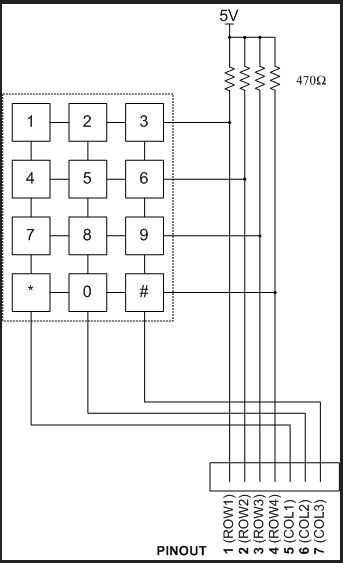

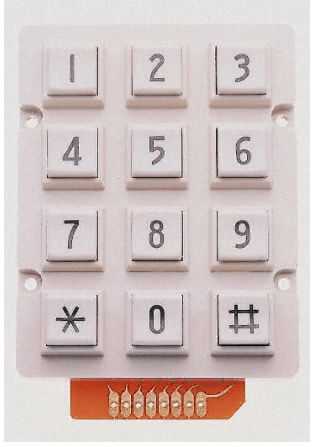

El teclado funciona en un sistema de matriz. Oprimir cualquier tecla consistirá en 2 hilos.
Ejemplo si se presiona el número 8 efectuará el cable ROW3 y CLO2. Por esto el micro controlador puede determinar qué tecla se presionó con sólo 7 alambres desde el teclado.
Mientras que este esquema de teclado no es correcto esta compilación la teoría sigue siendo el mismo.
Esta construcción no hace uso de los resistores externos. Se aprovecha de las resistencias de pullup interna en el Atmega328.
