Enlace de microcontrolador en todo el mundo por menos de $20 (1 / 15 paso)

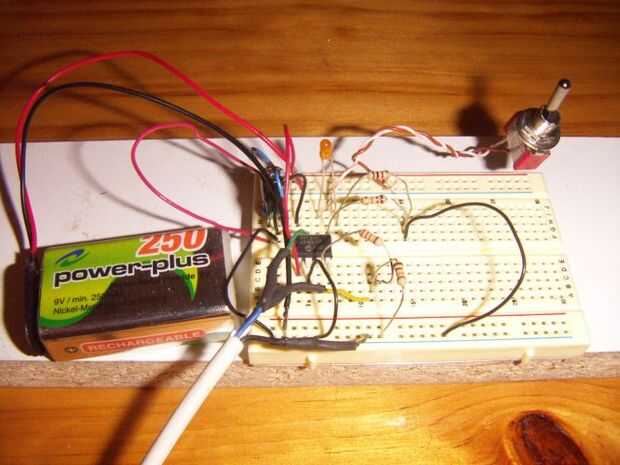

Paso 1: Reunir las partes

Muchas de las partes son las mismas que en el instructivo de Control de PC y se sugiere que esto se concluya antes de intentar vincular dos microcontroladores. Si bien es posible usar una olla para controlar un servo, esta vez que vamos a ir por algo más simple - un interruptor de encender un led. El interruptor podría ser un sensor de nivel de tanque y el led podría ser una bomba hacia abajo cerca de un río pero hagamos algo sencillo trabajar primero.

Piezas - dos Picaxe 08M fichas - disponible de muchas fuentes incluyendo Rev Ed http://www.rev-ed.co.uk/picaxe/ (Reino Unido), Anderson PH http://www.phanderson.com/ (USA) y Microzed http://www.microzed.com.au/ (Australia). Estos chips son menores $4.

Dos de: Protoboard, batería de 9V y pinzas de batería, resistencia de 10 k, 22 k resistor, 33uF 16V condensador 0.1uF condensador, regulador de 5V 7805 L baja potencia, los cables (cable de núcleo sólido teléfono/datos por ejemplo Cat5/6), LED, resistencia de 1 k.

1 de: enchufe hembra D9 y cubierta y 2 metros de cable de datos de base 3 (o 4) (para descargar) y un palanca del interruptor.

2 ordenadores con 9 pin seriales puertos (puede ser depurado en un ordenador aunque) y una conexión a internet.

Para equipos sin puerto serie, USB a dispositivo serie http://www.rev-ed.co.uk/docs/axe027.pdf y un pequeño zócalo estéreo.
