Enhanced DeWalt taladro antes y después de (16 / 23 paso)

Paso 16: Cableado para la alimentación de energía externa

Había decidido que la alimentación externa no iría vía la batería como en Instructables otros.

Quería el taladro para poder funcionar normalmente y yo quería ser capaz de usar mi external feed para también cargar una batería insertada.

También iba a funcionar el LED en paralelo directo de la energía en y tan necesario para conectar los cables al mismo tiempo como la alimentación de energía.

Brevemente considera conectar en la parte superior del interruptor pero se dio cuenta que en uso, podría invertirse la polaridad y la tensión por el control de la broca.

Medido a una longitud de un cable de 10 para la energía y también algunos más ligero gancho-up' cables para ir al interruptor del LED.

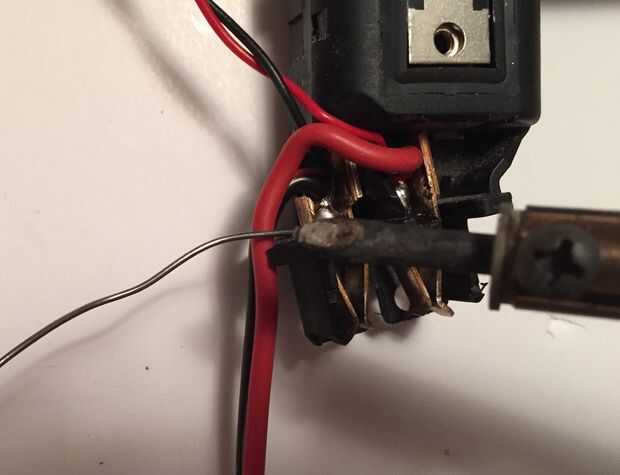

Con el disipador de calor eliminado había fácil acceso a los conectores de cobre y un cojín grande para soldar en. I había raspado limpiar las almohadillas, había les había estañado y luego soldar cables previamente estañados a los cojines.

No fue la conexión ideal, porque no tiene resistencia mecánica, pero puesto que no habría ninguna fuerza actuando sobre estos cables era una solución aceptable.

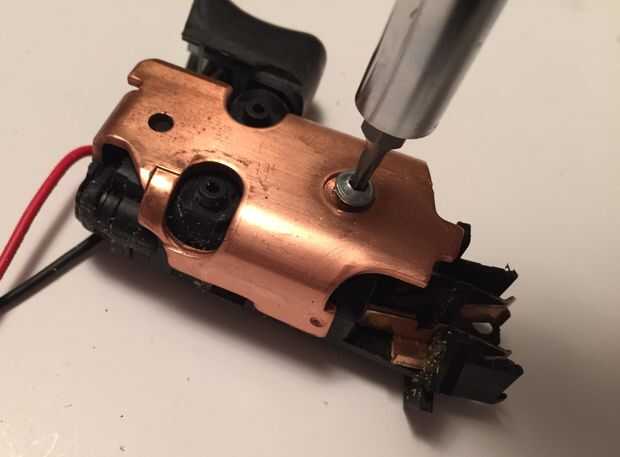

Una vez que las conexiones estaban completos y probados reemplacé el disipador de calor de cobre.

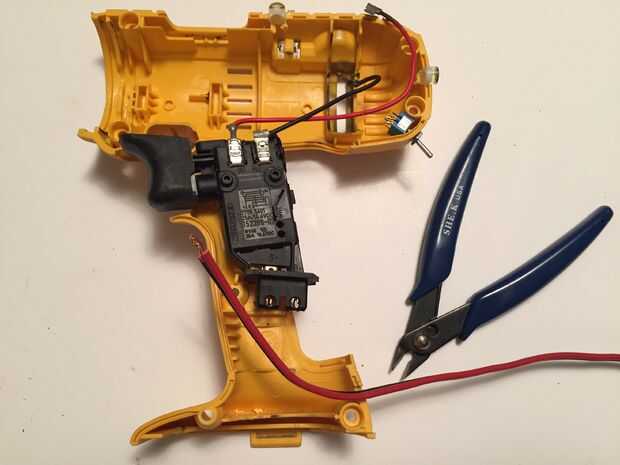

A continuación, calcula la longitud del cable necesario para llegar a de la broca y conectar los conectores de 2 pin.
