Paso 6: Montaje 3D impresos módulos
Una vez que los módulos han sido 3D impreso necesita comenzar a construir sus entrañas.
Paso 1: Desmontar LiPos 4S

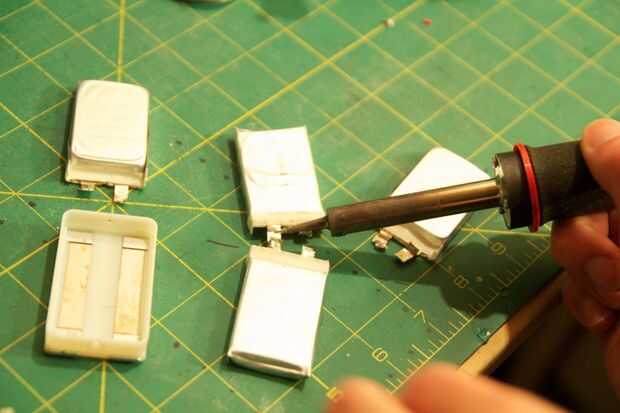

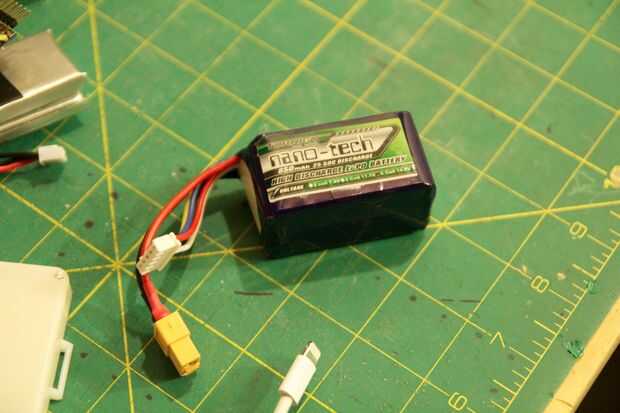

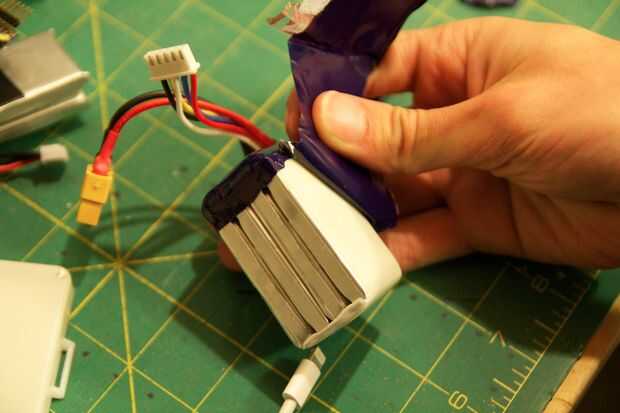

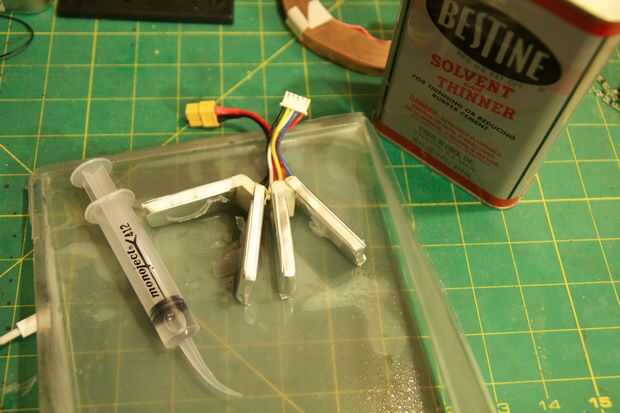

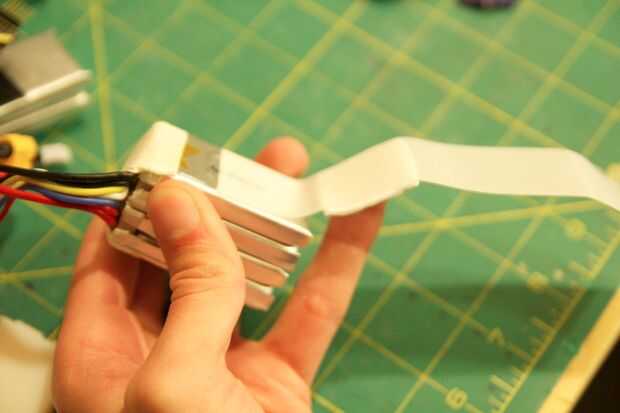

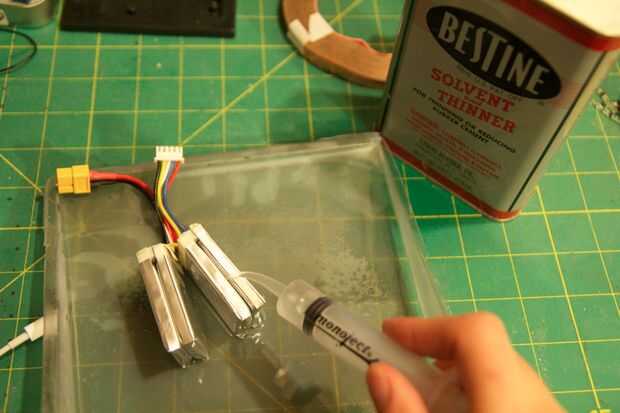

Los paquetes de baterías que pedimos son realmente cuatro individuales 3.7V baterías enlazados en serie para crear un 14.8V pack. Estos se pegan con pegamento, por lo que es más fácil de usar un solvente como alcohol para frotar para facilitar su separación. Una vez que los paquetes sin pegado, utilice un soldador para sacar todos los cables que sobresalen de los paquetes, ser cuidadoso no pueda causar ningún cortos! Estos son de alto voltaje y puede causar chispas brillantes que te choque o provocar un incendio! ¡¡Ten cuidado!! Una vez que haya tomado de todos los cables, utiliza tijeras o cortador para cortar las pestañas manteniendo las células juntas, asegúrese de cortar en el medio para asegurar que haya suficiente ficha para soldar a.
Paso 2: Soldadura en LiPo PCM

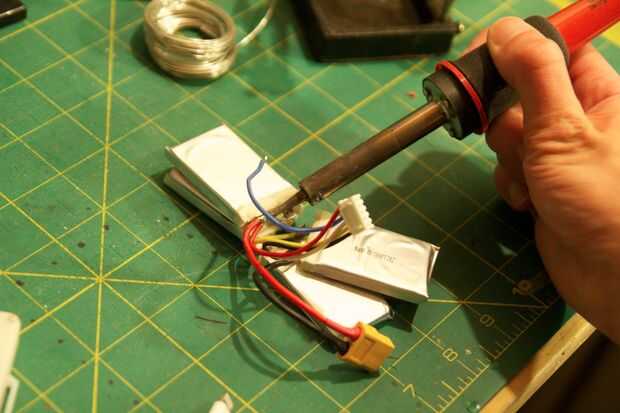

Este paso es bastante sencillo. Comience doblando las pestañas terminal de batería sobre en el área abierta encima de la batería. Usar cables cortos para conectar los terminales de la batería a los terminales protegidos en el PCM. Éstos se etiquetan generalmente con una B + y B-. Asegúrese de que los cables y PCM están contenidos dentro del espacio en la parte superior de la celda de LiPo, de lo contrario será difícil encajar en los modelos 3D.
Paso 3: Imanes de pegamento
Utilice el gorila pegamento de epoxy para fijar los imanes en sus ranuras. Asegúrese de que usted mantenga la polaridad consistente. Un lado debe designarse como polaridad positiva y otro negativo. Por ejemplo hicimos la derecha positivo y el negativo de la izquierda. La polaridad es la misma si se rechazan mutuamente y contrario si atraen; cosas básicas. Asegúrese de que los imanes del mismo lado repelen. Una vez usted haya calculado cómo los imanes se distribuirán, epoxy en la parte inferior de las ranuras del imán del modelo 3D y presione los imanes en las ranuras. Limpie cualquier epoxi que se pone encima de los imanes, la superficie debe estar limpia para la buena conexión a la batería.
Paso 4: Coloque la cinta de cobre

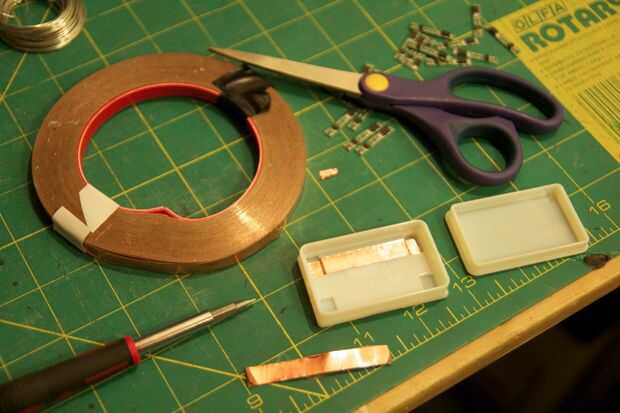

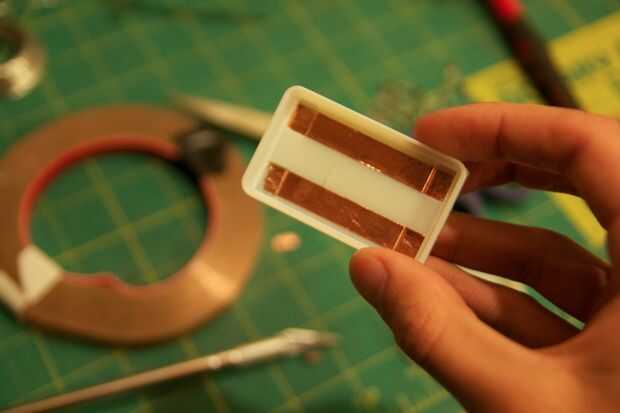

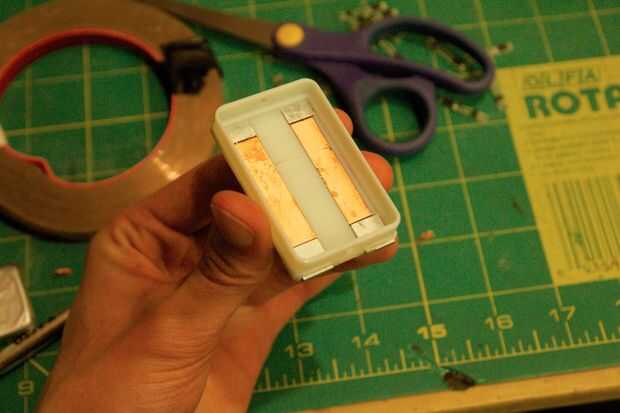

Colocar la cinta de cobre entre los imanes. Puesto que solamente un lado de la cinta es conductora por el adhesivo en la parte posterior, deberás plegar los extremos para que lo cobre sin el pegamento está en contacto con los imanes. Para mantener la cinta, aplicar epoxi a la parte superior de la cinta y el imán. Verificar que la resistencia entre los dos imanes no es demasiado alta (< 10 ohmios). Después de esto, añadir cinta de cobre a la parte posterior de la LiPo; alineados para que estén en contacto con las tiras en el recinto. La soldadura de la cinta a los terminales de alimentación protegida del PCM (etiquetados P + y P-).
Paso 5: Poner todo junto

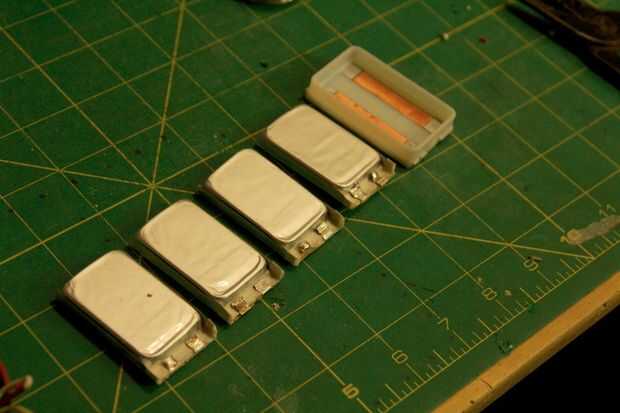

Inserte el modelo de la célula de la batería y ponga la tapa en. Introduzca los tornillos en los agujeros en el lado de la tapa. Verifique que tengan la misma tensión a través de los imanes que haces a través de la batería. Asegúrese de que las cosas están bien aisladas con cinta aislante para evitar cortocircuitos.
