Paso 3: Solar "página"
Ordené un pedazo de PowerFilm de Jameco. Era clasificado en 6v 100ma. He probado a pleno sol. Se fue haciendo 9v y sobre 80-95mA en cortocircuito. Usé una cuchilla exacto a rayar el recubrimiento de plástico en las tiras de cobre en ambos lados. Yo entonces soldar cables a las tiras. El lado donde los rastros conectan en la regleta de plomo es positivo. Así:
+ I---- I -

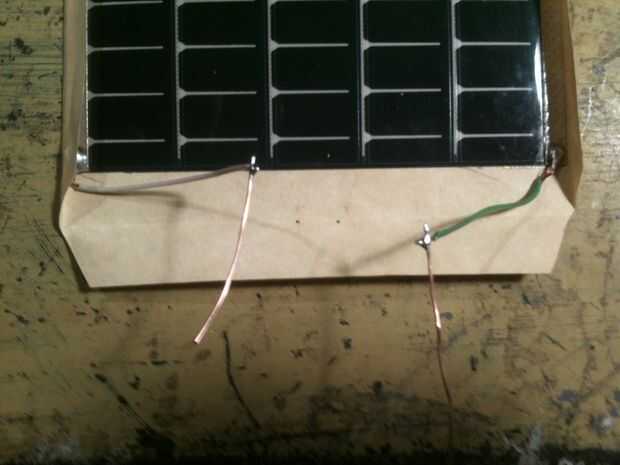

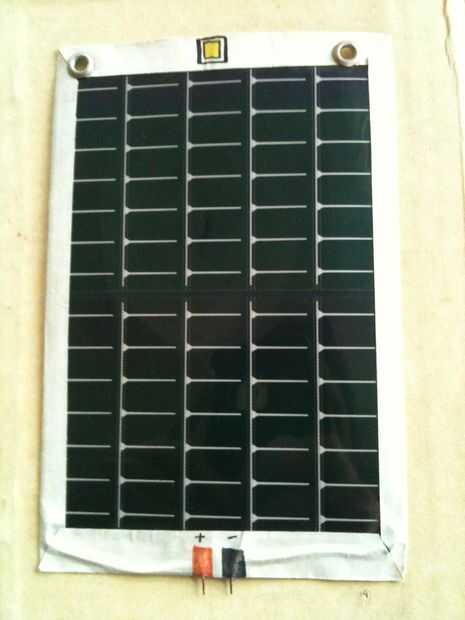

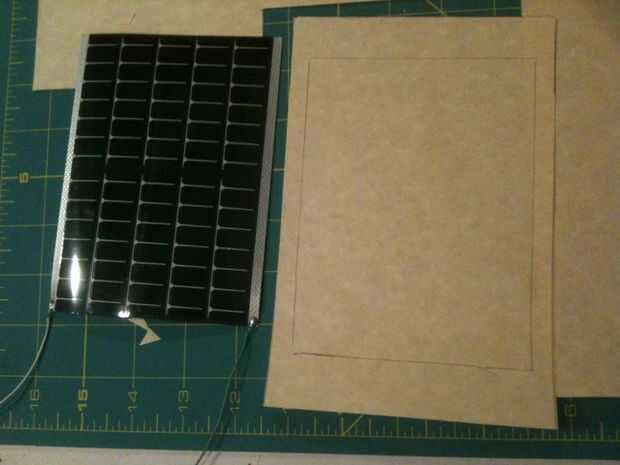

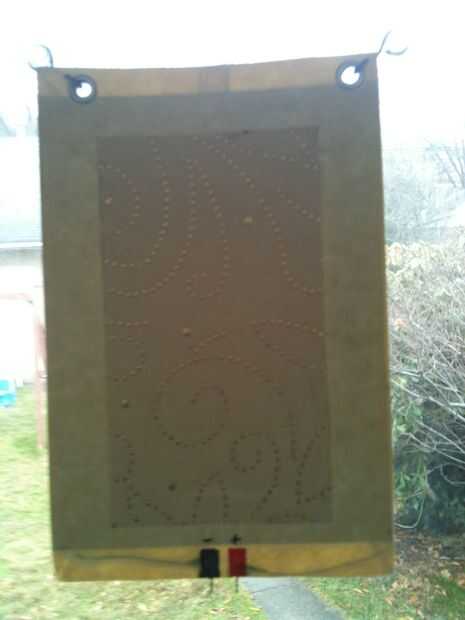

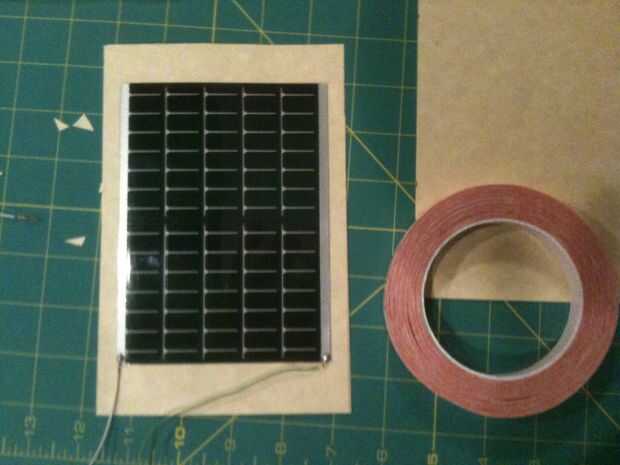

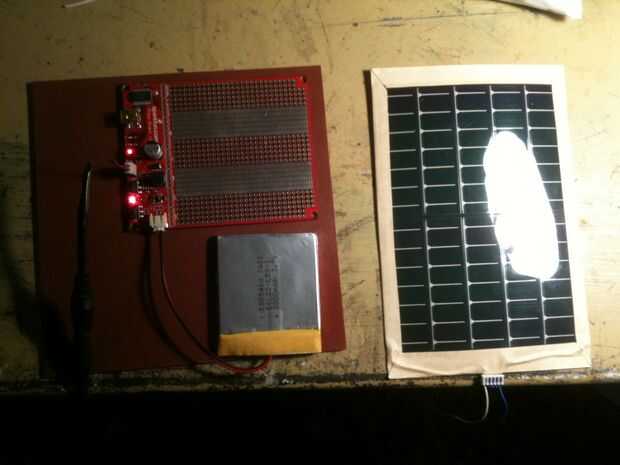

Cortar un trozo de papel lo suficientemente grande como para envolver alrededor de los lados de mi panel y cortar las esquinas para hacer las lengüetas. Asomó dos orificios en la pestaña inferior que correspondía con los orificios exteriores de un conector hembra de cuatro frentes. Usé los orificios externos y un conector más grande para evitar que los conductores de entre en contacto con ellos y poniendo en cortocircuito el panel. Soldar cables de cobre desnudos a mi los cables y me les pegó a través de los agujeros antes de usar doublestick para pegar por la espalda primero. Entonces las fichas eran dobladas sobre y pegadas abajo.

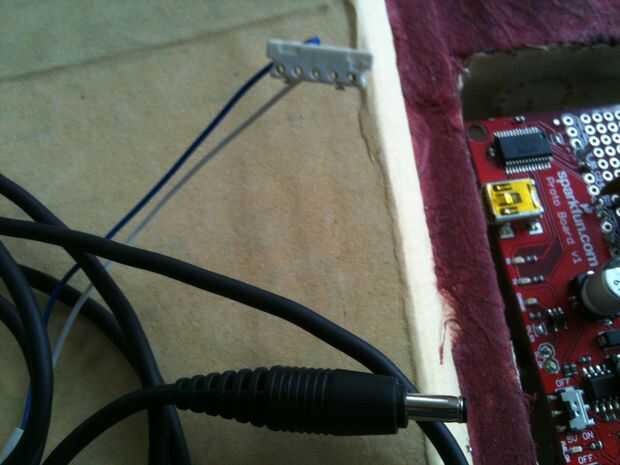

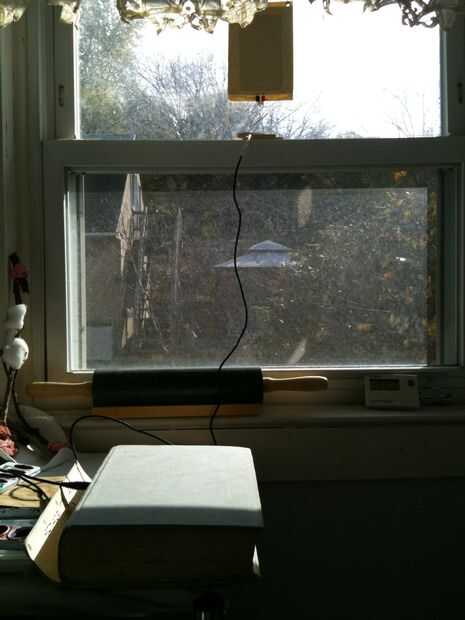

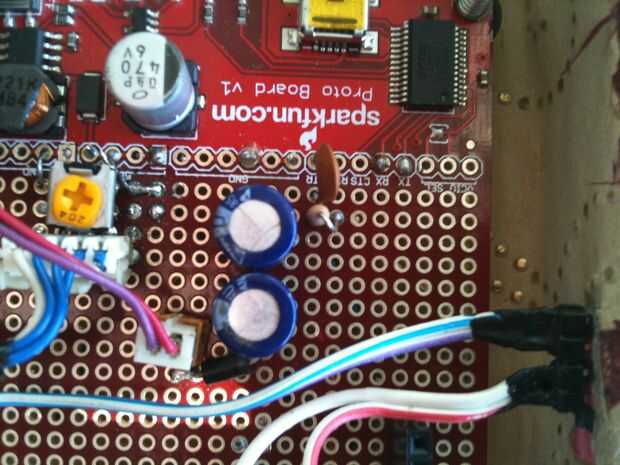

Al principio lo tenía enchufado directamente en el AUX entrada en el Koala de carga. Esto funcionó, pero no bien. La tensión fluctuaron demasiado y pasó demasiado alto (7v) para el chip cargador max1555 en el Koala de manejar, haciendo que se apague. Decidí poner un diodo n4002 y un par de condensadores de 470uf 16v para suavizar las cosas. Esto funcionó muy bien. Carga las baterías más rápidamente (un par de horas). El más grande, batería de 2000mAh toma un par de días de pleno sol. Dicho esto, voy a conseguir otro panel y conectar en paralelo haciendo una página de doble a doble el amperaje.
