Paso 2: Construir el circuito
Vamos a construir la versión más simple de esta variación de circuito para entender cómo cada componente interactúa y como una prueba de concepto.

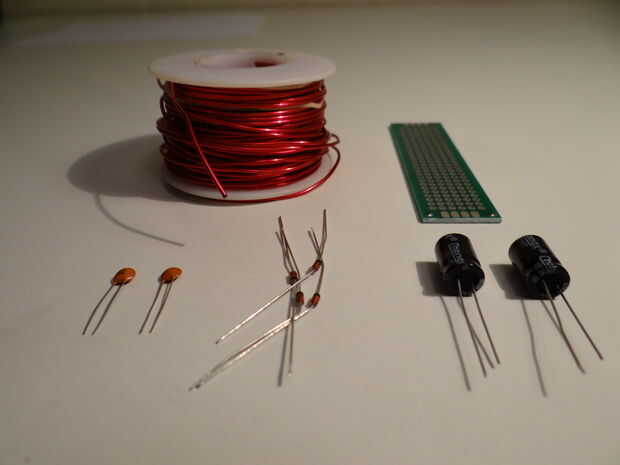

Hay tres sistemas simples en el trabajo en el circuito que se componen de condensadores que almacenan energía, y diodos que dirigen.

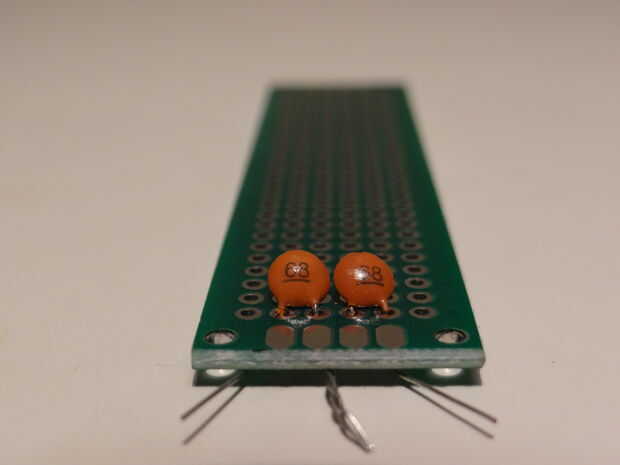

Energía en la banda de ondas de radio, entre otros, harán vibrar a una antena de alambre en un nivel atómico, enviando una señal discernible a su liderazgo. Esta señal entonces reunirá a la unión entre los dos condensadores cerámicos conectados en serie. Este cruce fuerza la carga positiva de la onda que viaja en una dirección y carga negativa en la otra dirección que, cuando otra vez, hace la señal uniforme y polar. Conectan los dos condensadores en serie crea lleva en cada extremo; el ahora positivamente cargados de uno y la ahora negativamente cargado del otro crean una batería de dos celdas.
Esta próxima etapa del circuito toma una señal con un valor neto de cero, agrega los valores absolutos de las amplitudes positivas y negativas con respecto al origen y produce un número entero positivo. Este concepto puede ser considerado como teniendo:
(+1) + (-1) + (+1) + (-1) = 0
y que:
| [(+1) + (+1)] | = 2
+
| [(-1) + (-1)] | = 2
= 4
¿No es divertido de matemáticas?

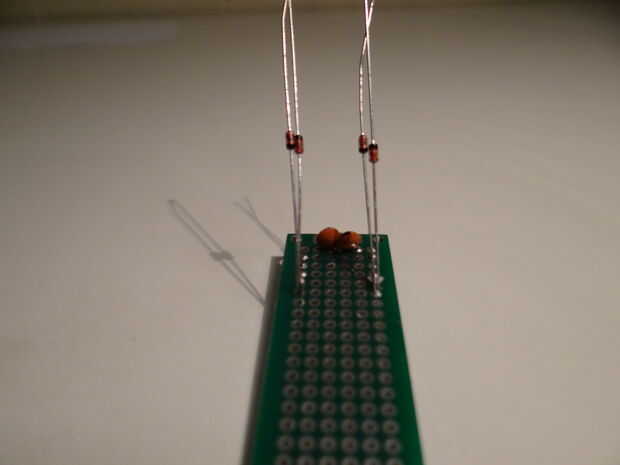

A cada uno de estos conductores de los dos condensadores en serie, se conectan dos diodos de cristal, uno hacia cada dirección, para formar lo que se llama un puente rectificador. Un puente rectificador es una configuración que convierte una corriente alterna a una directa por redireccionar inteligentemente la señal.

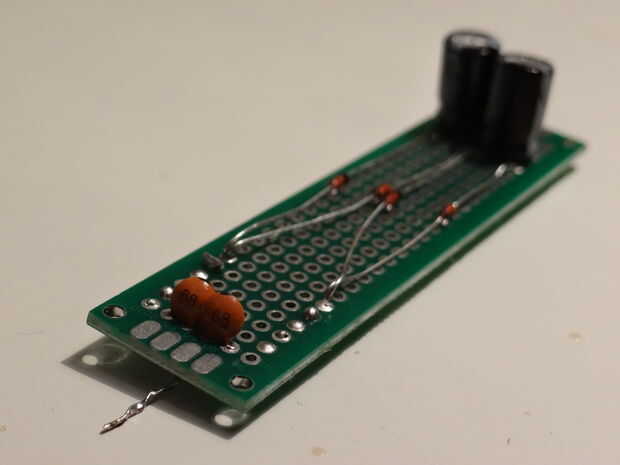

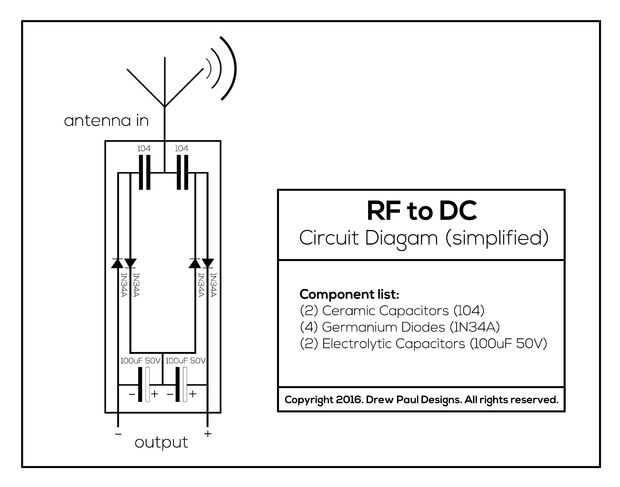

Al conectar el rectificador de puente como se muestra en el diagrama del circuito, esta corriente de los diodos luego carga los condensadores electrolíticos. Esta fase normaliza la amplitud, lo que la corriente constante y utilizable.

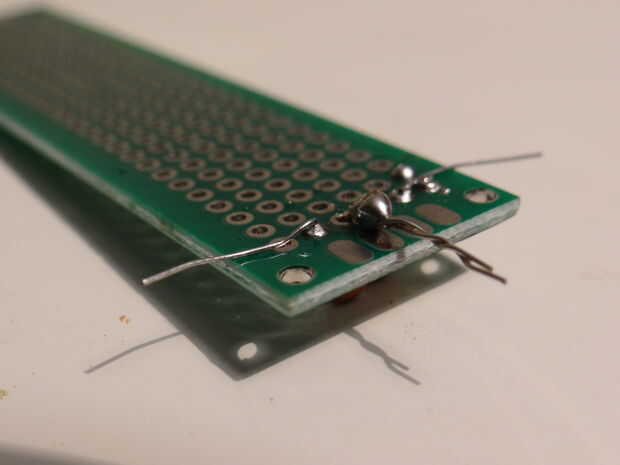

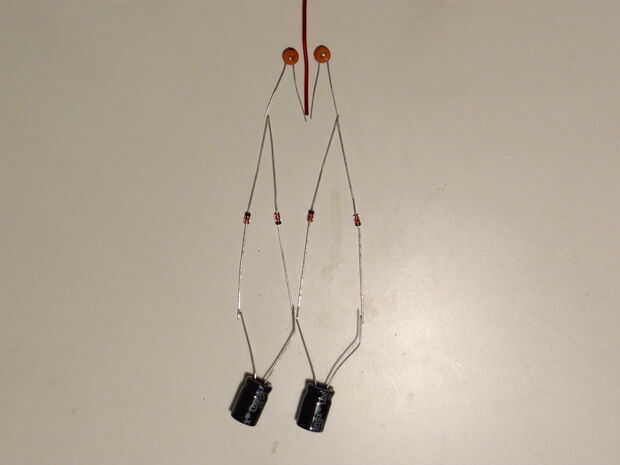

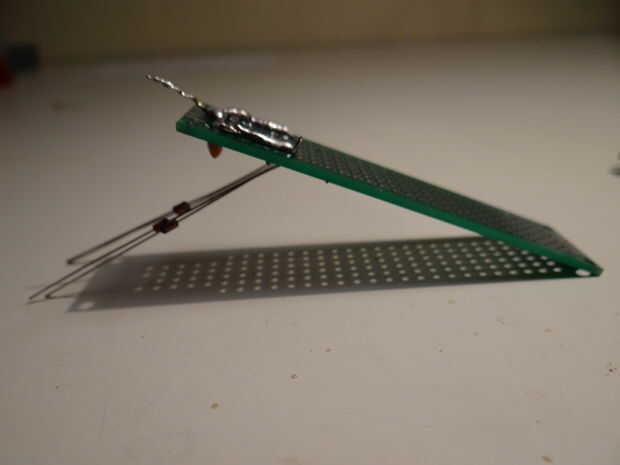

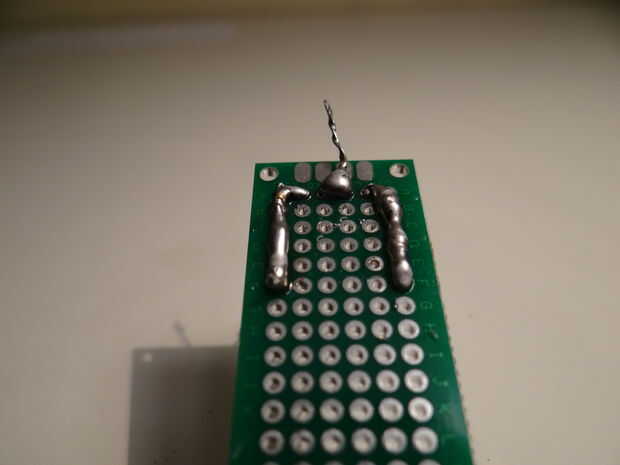

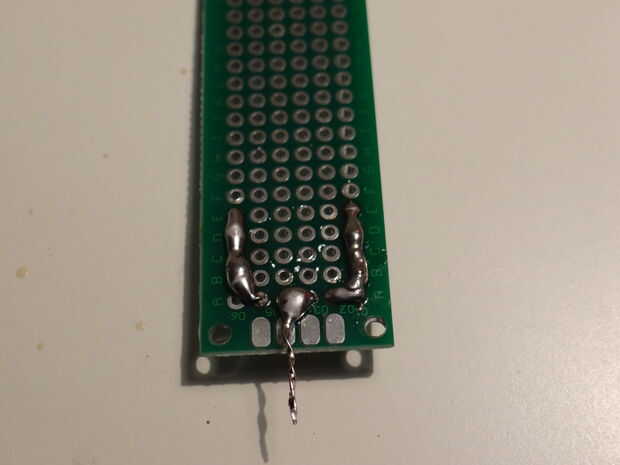

Componentes pueden ser torcidos juntos para la prueba y luego soldadas a una placa de circuito para garantizar.
