Paso 1: Las cosas que necesitará

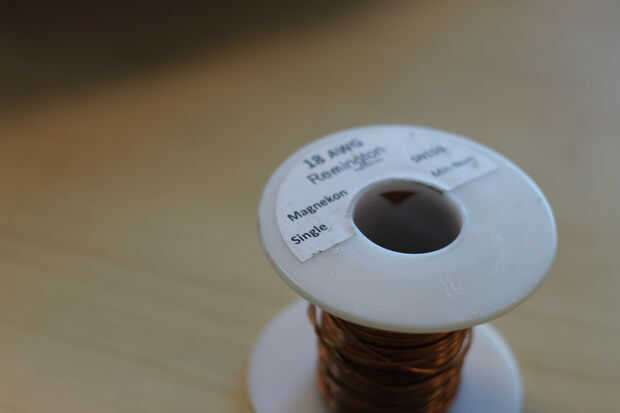

- cable magnético calibre 18. Tenga en cuenta que no se puede utilizar alambre regular, tienes que usar alambre magnético (que tiene un aislamiento de esmalte muy delgada). Un ejemplo está disponible en Amazon aquí:

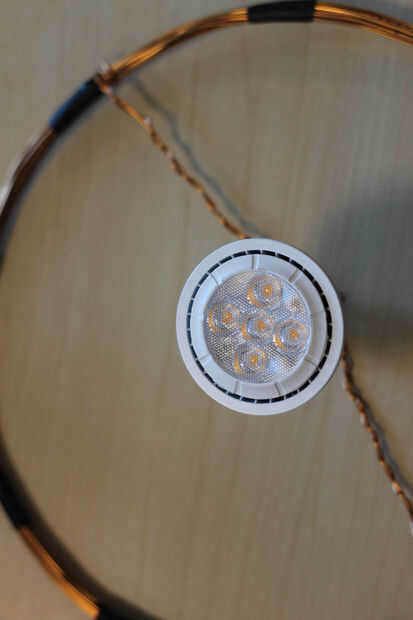

- Un 6W (o menos) bombilla LED regulable de 12V AC/DC. Un ejemplo es aquí:
- condensadores de 1uF (debe ser no electrolíticos, no polarizado). Aquí tienes algunas opciones. Si se construye una versión de baja potencia, puede obtener condensadores de 1uF 250V de Radio Shack o Frys. Si usted quiere construir una versión de alta potencia, usted necesitará obtener condensadores de 560V especial de Digikey.
- 0.47uF condensador (no electrolíticos, debe ser no polarizado)
- Algún tipo de amplificador de potencia. Se utilizó un amplificador de potencia de alta fidelidad de 450W. Podría usar nada de eso hasta un altavoz de PC. El poder más utilizas, la gama más salir de ella.
- Soldadura y soldadura de hierro. Cortadores de alambre
- Un trozo de madera y unos clavos pequeños (usados para bobinas de la bobina)
- Cinta aislante negro
- Regla y cinta métrica
- Cable aislado
- Martillo
- Fuente de audio con frecuencia variable y amplitud que generan un tono senoidal de 8khz. Es fácil usar un PC, portátil o teléfono con el software de generación de tono libremente disponibles y conectarse a los auriculares. He utilizado un Mac con este software:
https://code.Google.com/p/Audiotools/downloads/det...
O se puede usar este software para un PC:
También puede usar un generador de funciones si tienes uno (caro pedazo de equipo de prueba)
NTE condensador parte lista (para la versión de baja potencia). Usted puede conseguir estas piezas en Frys.
3 x 1uF 50V condensador, CML105M50 NTE (para sujetar la bombilla y la bobina pequeña)
1 x 0.47uF 50V condensador, CML474M50 NTE (para sujetar la bombilla y pequeña bobina en paralelo con los casquillos de 1uF)
1 x 1uF 250V condensador, NTE MLR105K250 (para conectar a la bobina grande)
Orden de digikey (para la versión de alta potencia)
Adjunto se encuentra una lista de parte de Digikey que puede utilizar para la versión accionada más alta. Estos condensadores suben 560V, que le permite utilizar un ~ amplificador de 500W y se levantan casi dos pies de gama. La versión adjunta sólo incluye las piezas mínimas peladas. Como usted está haciendo una orden de Digikey, ordenar algunos extras en caso de que se componen un error o un golpe uno (eso es particularmente cierto de los diodos de protección de TV, que he fumado varias veces).
