Paso 9: Llave inversora (conmutador de marcha atrás)
Para la terminación de la pieza es conveniente darle la lijada final rotando en sentido contrario. De otro modo la superficie de la pieza no queda bien, dado los extremos de las fibras de la madera se "peinan" en el sentido del lijado. Para eso aproveché el motor tiene (creo todos los motores de CA lo tienen) la posibilidad de hacerlo rotar en un sentido un otro según se conecten los cables verde y rojo, dos de cada color, lo alimentan.

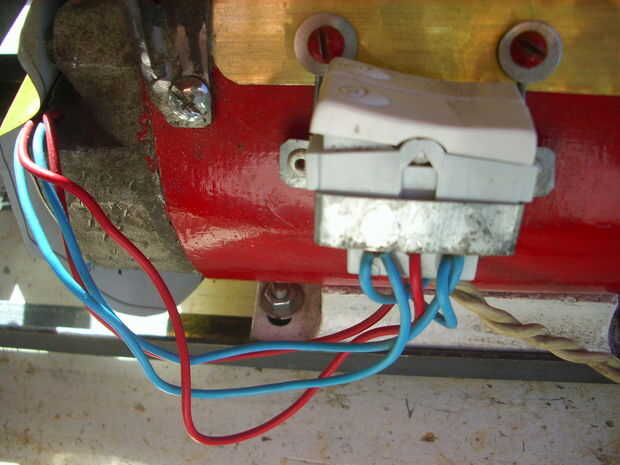

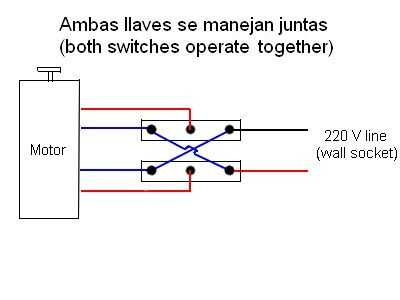

Una llave inversora es bastante cara, y más voluminosa de lo yo necesito. Así compré un módulo doble de llave de combinación, de las se usan para controlar las luces de un pasillo, encendiendo de un extremo y apagando del otro. Conecté las llaves como se muestra en el esquema.
Para el acabado de la pieza debe darle el lijado final de rotación en la dirección opuesta. De lo contrario la superficie de la pieza no encaja, ya que los extremos de las fibras de madera se "Peina" hacia la dirección de lijado. Para eso tomé el motor tiene (creo que todos los motores de AC tienen) la capacidad de girar en una dirección u otra según la conexión de los cables verdes y rojos, dos de cada color, que lo alimenta. Un interruptor de inversión es bastante caros y voluminosos lo que necesito. Así que compré un doble módulo de interruptores de combinación, que se utilizan para controlar las luces de un pasillo, encender de y extremos y fuera de la otra. Conecté las teclas como se muestra en el diagrama de.
