Paso 2: La conexión a
Yo no he metido en el hábito de hacer diagramas de circuitos o esquemas antes de empezar a prototipos, sólo saltar a la derecha en él. No entraré en técnica de soldadura, pero voy a mencionar una cosa. No te olvides de aislamiento, ya sea termocontraíbles o cinta aislante. No deje las conexiones de alto voltaje descubiertas.
PANTALLA LCD

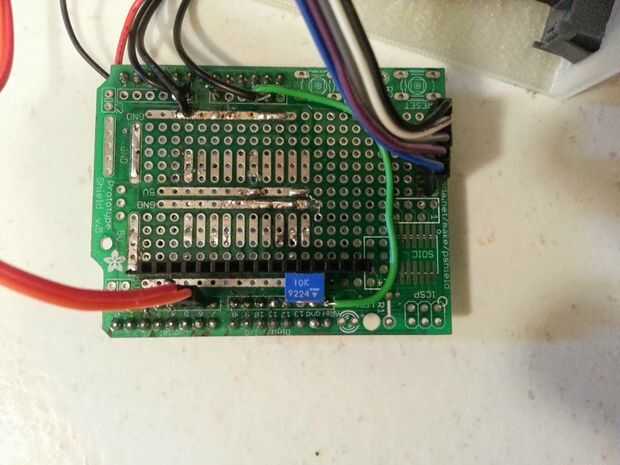

En primer lugar configurar el LCD. Hice esto primero, porque la pantalla es el elemento más grande y yo quería ser capaz de elegir la manera de montar junto con el escudo de proto. Yo utiliza encabezados en lugar de soldar directamente a la Junta de proto, pude desenchúfela cuando sea necesario.
- Yo soldado masculinos encabezados (16 pins) a la pantalla LCD, luego una franja de mujeres encabezados para el escudo de proto, colocada de modo que la pantalla LCD se sentará sobre todo en la parte superior el escudo de proto (o viceversa). Lo planeé para que la tira femenina encabezado en el escudo es cerca de la parte digital de IO; Esto hará que de soldadura más conveniente.
- Soldar los headers hembra LCD con sus respectivos pernos del escudo y agregó el pot dimmer. Adafruit tiene un excelente tutorial sobre esto. Tiene 6 pines digitales (mina están en pines 7-12).
Codificador rotatorio, entrada de relé
Ahora, bienes raíces en el escudo de proto será escaso, ya que la pantalla LCD estará sentado encima de ella. Sin embargo, todavía quería utilizar pernos de cabecera para el codificador rotatorio y relé, así que fácilmente podía desenchufarlos si necesitaba.

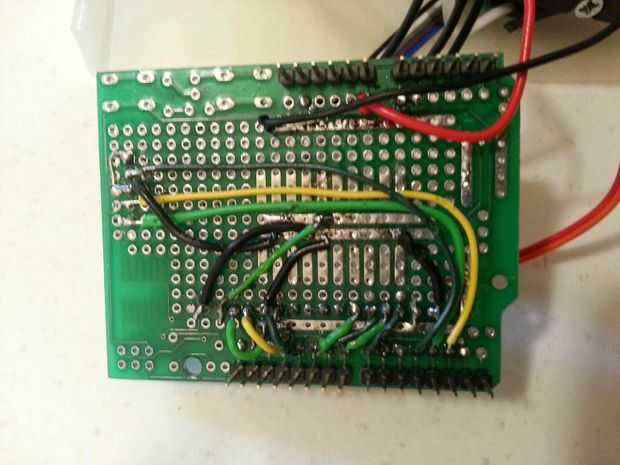

- He encontrado algunos espacios donde pude poner 5 pernos del codificador. Lo que alambré los pasadores de codificador para Arduino los pines 2 y 3 (la biblioteca de codificador de Arduino que usa recomienda usar pines de interrupción para un mejor rendimiento) y el conector de tierra a tierra (duh).
- Alambré el pulsador al pin 4 y masa. Me daba pereza aquí y usar las resistencias pullup interna de Arduino en lugar de cableado en mi propia resistencia.
- Alambré el relé de entrada (también con cabeceras) a los pines de Arduino, 5 y 6. Normalmente enganchar uno de estos pines hasta el suelo (o 5V). Puesto que había dos pines digitales gratis al lado de uno, utilicé dos de ellos. En el código, solo pondré uno de los pasadores a bajo para simular tierra.
Termistor
El termistor tiene 2 cables, ya que es esencialmente un resistor con un valor que cambia con la temperatura. Muy similar a un potenciómetro, que cambia de resistencia con la posición del interruptor. Por lo tanto, tenemos que hacer un circuito divisor de tensión y conectarlo a un pin analógico para leerlo. Una vez más, Adafruit tiene un excelente tuorial.
- Uno de los extremos el termistor se conectará a tierra, el otro extremo se conectará a A0 y uno de los extremos de la resistencia de referencia 10 k. Conectar el otro extremo de la resistencia de 3, 3V (menos ruidosa de 5V), y los 3.3V pin también se conectará al pin AREF.

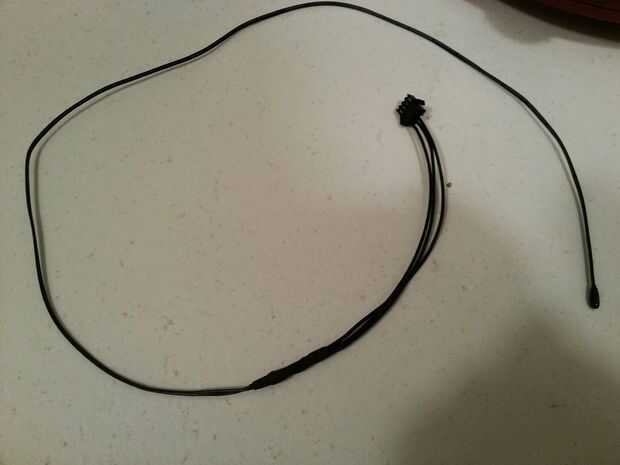

- Decidí el termistor y la resistencia de referencia de la soldadura en un conector JST, por lo que sería capaz de desconectar el termistor como una unidad. Usé un conector JST de 4 pines, aunque sólo necesitaba 3 pines.
Salida de relé
Ahora, yo no la soldadura esto hasta que estaba montando los componentes en la caja del proyecto, porque no tiene los conectores adecuados y soldado hacia arriba. De cualquier manera, te hablo de él aquí. Y no olvide el encogimiento del calor!
- He pelado el cable de alimentación y separados los 3 alambres, dejando intacto su aislamiento individual. Utilizar un multímetro para verificar que alambre conectado al que patillas.
- La patilla de toma de tierra y la pata derecha se conectan directamente con el conector respectivo en la toma de corriente.
- La pata izquierda (blanco en mi cable) está conectada a una de las clavijas de salida de relé (no importa cual).
- El otro pin de salida en el relé es conectado al pin de restante en la toma de corriente.
Interruptor
Finalmente, había cableado del interruptor con un terminal de batería de 9V y había enganchado hasta Vin y GND, para que pueda usar energía de la batería (aunque generalmente prefiero alimentación USB cuando está disponible).
