<<<<<<<<<<<Mención en Hackday gracias!! >>>>>>>>>>>>>>>
En este instructable te te enseñaré cómo hacer un tablero de arranque de PCB amable para el Minibreakout de Edison de Intel con técnica de plancha y toner .
El concepto de la Edison Intel es genial, pero requieren habilidades (algunas habilidades son muy avanzadas) para empezar a trabajar con este pequeño invento.
El concepto de bloques de Sparkfun es genial, pero carecen de acceso a todos los pines de la Edison (otra se necesita varios bloques). La placa Arduino es una gran manera de empezar con Edison de Intel, pero es hasta grande y rompe la esscence de edison, además de eso, esta tabla no tiene acceso a todos los pernos de la Edison.
¿Por lo tanto, es necesario construir un PCB muy caro (con trazas muy pequeñas y muy pequeño conector) hacer un prototipo avanzado de la Edison de Intel?
La respuesta es: no, aquí es donde entra en el Minibreakout de la Edison Intel al rescate, pero no solo. Breakout mini no es protoboard amistoso, pero tienen otras ventajas:
- Gestión de Lipo (carga y reguladores)
- Serie y las conexiones de OTG
- Potencia hasta gestión de secuencia

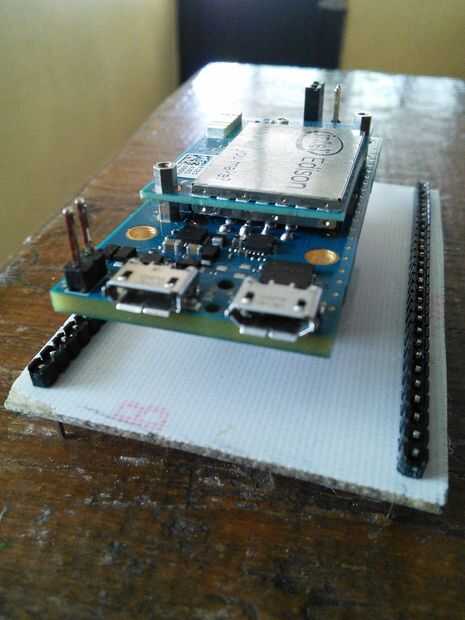

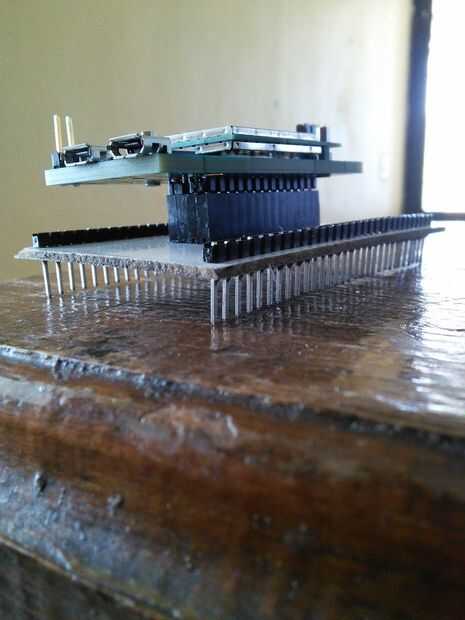

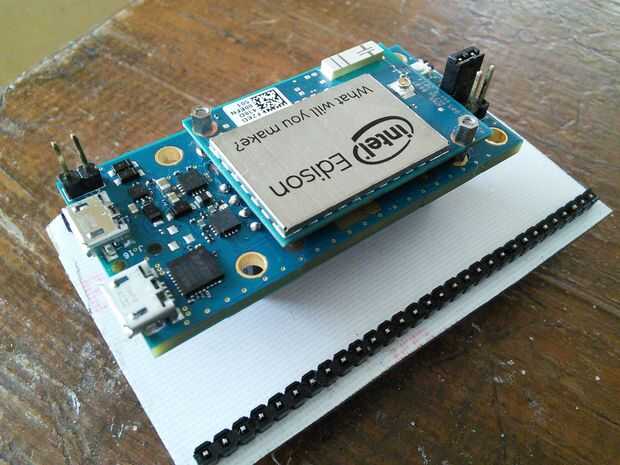

BBedison es una serie de PCB que permite (en conjunto con minibreakout de Edison) prototipo de una manera más amigable.
Lo mejor de todo:
- Es barato: BBEdison base cuesta 5 USD (sí 5 USD y están listos para enchufar su Edison en su protoboard)
- Es fácil de hacer en su casa.
Se centrará más en crean el PCB de diseño!, este instructable es largo porque rompo aparte varios detalles y pasos.
Para este instructivo se requiere:
Equipo:
- 1 taladro herramienta
- cabeza del taladro 1 mm
- Taza de cristal
- Cloruro férrico
- Marcador permanente pluma
- Hierro
- Punta de hierro
- Mesa de madera
- Maquinilla de afeitar
- Cinta de Escoses
- 1 mesa de madera gruesa (en el proceso de perforación)
Material:
- 1 placa de fenólico de 10 x 10
- 2 líneas de signel línea de hombre de pernos
- 1 línea de doble línea de hombre de pernos
- 2 líneas de pines hembra
- De la soldadura
- Goma de la soldadura
- Acetona
- Agua
- Cepillo de dientes
- Trapo o arpillera (para limpiar)
- 3 papel de la hoja de carta Couche o equivalente (se puede utilizar papel brillante revista)
Software:
- Eagle CADSOFT
- Conocimiento de Git (Github)
Estimación de tiempo: 3 horas.
Vamos a comenzar.
