Paso 9: Profundidad está relacionado con el volumen de desinfectante expulsado.
El volumen de la mezcla desinfectante a ser liberado en cada ciclo depende de la profundidad a la que el dispositivo está conectado.

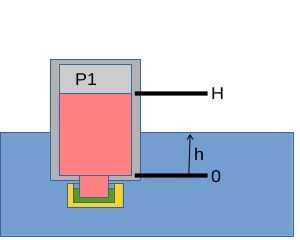

Supongamos que el estado 1 donde el agua del tanque alcanza el nivel de la h desinfectante.
En el estado 2 vaciamos el tanque; la tensión superficial del líquido actúa como un tapón de la válvula y los sellos que el aire; la presión P2 es menor porque el aire soporta el vacío causado por el peso del desinfectante, el gas interior se expande y descarga una pequeña cantidad de desinfectante.
Calculamos el volumen expulsado por la ley de Boyle-Marriot. Utilizamos como kg y unidades cm.
Datos iniciales:
Vair1 = volumen de aire inicial, 50 cm3
R = el radio del cilindro de la botella, 3 cm
Variables:
Vair2 es el volumen de aire cuando el tanque está vacío.
Vd es el volumen expulsado
Ecuaciones:
P1 * Vair1 = P2 * Vair2
Vair2 = Vd + Vair1
Mediante la variación de la profundidad h, 0 < = h < = 100%, podríamos calcular el volumen expulsado. Es complejo encontrar la solución exacta, prefiero inmediatamente exponga la relación ya establecida y perder la deducción de las fórmulas teóricas.
Resultado:

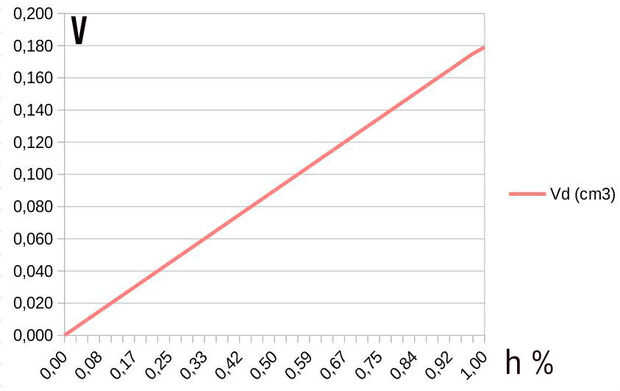

h = Vd ^ 2 / 14 + 5.571023897 * Vd
Volumen liberado de desinfectante es casi proporcional al porcentaje de la profundidad sumergida h; en nuestro caso pueden variar de 0 a 0.18 cm3.
Compruebe los resultados.
Supongamos que el siguiente ciclo: en estado 1 el agua en el tanque alcanza el mismo nivel que el desinfectante, por lo que la presión P1 = 1 kg / cm2.
Resultados se calculan en los puntos límite, 0 y 100%.
1- Cuando h = 0 entonces Vd es de 0. Vale.
2- Cuando h = 100%, entonces:
P1 * Vair1 = P2 * Vair2
1 kg / cm2 * Vair1 = (1 - ((0,280 kg - Vd) / pi / 3 ^ 2)) * (Vd + Vair1)
En cada ciclo de nuestro dispositivo expulsa 0.18 cm3 de desinfectante cuando el nivel del agua a la profundidad H (que coincide con el nivel de desinfectante, 100%), OK.
