EN corriente alterna (1 / 3 paso)

Paso 1: Piezas y montaje

Partes:

1. un LED - 5mm o 10 mm de cualquier color
2. un diodo, preferiblemente 1N 4007
3. una resistencia de 2 vatios o más, de valor de hasta 100 kilo ohms de 22 kilo ohmios.
4. dos perno enchufe macho (hueco)

Valores de resistencia menores le dará más brillo y valores más altos a prolongar la vida del LED. Así que elija la compensación, según el requisito.

Menor potencia de resistencia de 1/2 watt o inferior no hará y puede quemar ya que significaron para los circuitos de DC 6v, no para corriente alterna de 220v.

Asamblea:

1. Conecte el negro ánodo del diodo a la negativa del led.
2. Conecte el resistor al positivo del LED.
3. Conecte los extremos libres de los diodos y resistencia a los pins macho.

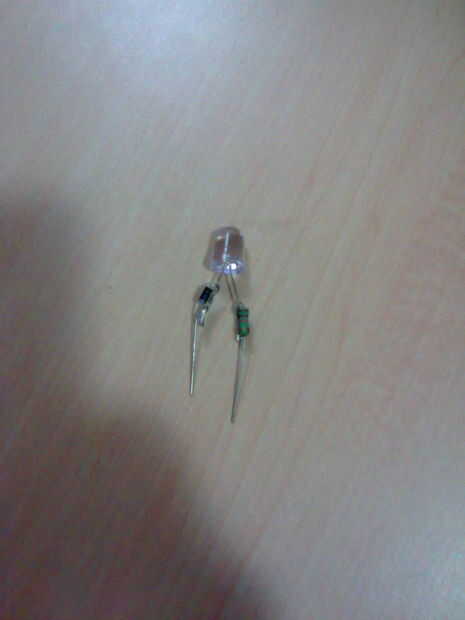

Hecho. Ver la foto adjunta para mayor claridad.

También se adjunta otro circuito con diodo conectado "a través" de lo LED. Un adaptador base del bulbo se utiliza en lugar de un pin macho.

Sistemas de corriente alterna deben trabajar en AC de 110v como en 220v.

Función DC:

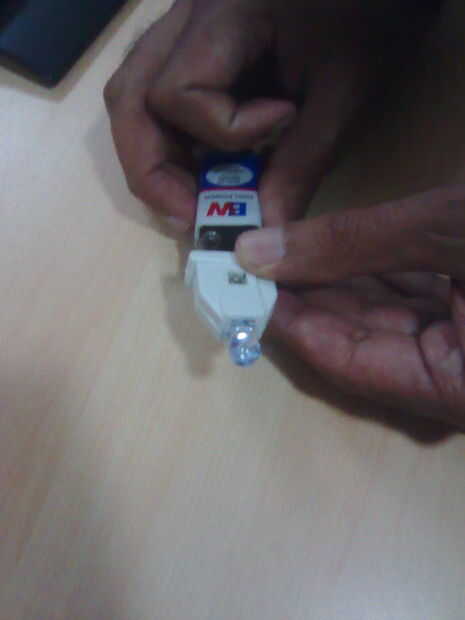

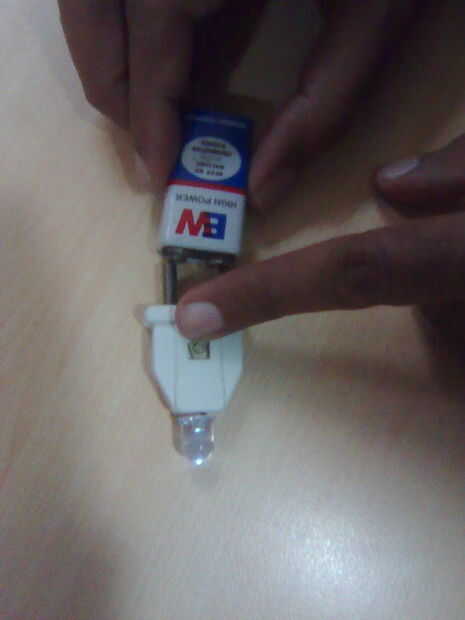

También trabajará en cualquier batería!!!!

Una vez más, leer "importante" de primera línea, en caso de que te lo perdiste...
