Emulador RFID - cómo clonar tarjeta de RFID, etiqueta... (2 / 32 paso)

Paso 2:

Interfaz de dispositivo de control.

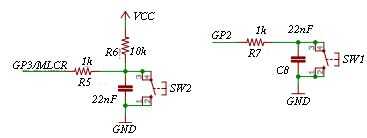

El tablero tiene dos botones. Están conectados a la GP2 y GP3 pin entradas del procesador. Dos capacitores (C5 y C6) se conectan en paralelo con las claves para evitar cualquier disturbio feedback. Nota que para poner GP3 tirar resistencia (R5), pero no de GP2 porque utiliza software programado uno. Procesador serie PIC 12F * han construido resistor de pull de software de control en cada línea de I/O con la excepción de GP3. Resistencias de 1K (R3 y R4) separan las piernas de I/O de los condensadores. Esto es necesario utilizar, programación ICSP. Sin dicha separación conexión ICSP programador o depurador cargará capacitor GP3/MCLR/Vpp, prevención de programador ICSP para enviar la tensión necesaria y el chip entrará en el modo de programación. Sin embargo, mi consejo es programar el programador de chip avance antes de soldar o antes de colocar los condensadores en el tablero para programación. Ya que esto es una prueba y desarrolla constantemente proyectos de programación apenas se producirá un error si el problema es de hardware o programación, al menos que puede estar seguro de una programación segura segura siga los consejos a continuación en la sección SOFTWARE.
