Paso 3: electrónica
* relé: 653-G6RN-1-DC5
* resistencias de ohm 100: 293-110-RC
* LED verdes: 941-C503BGCNCY0C0792
* LED rojos: 941-C503BRCNCW0Z0AA2
* cobre alambre
* sensor de puerta magnética (auto-adhesivo!)
* estéreo cable conectores estéreo de 1/4 de pulgada y zócalos y proyecto de la caja de radioshack
* 5V, 2.5A adaptador de alimentación de CC que encontré en mi habitación

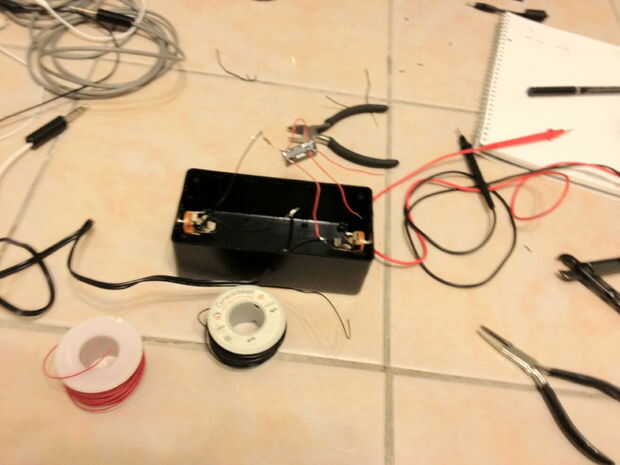

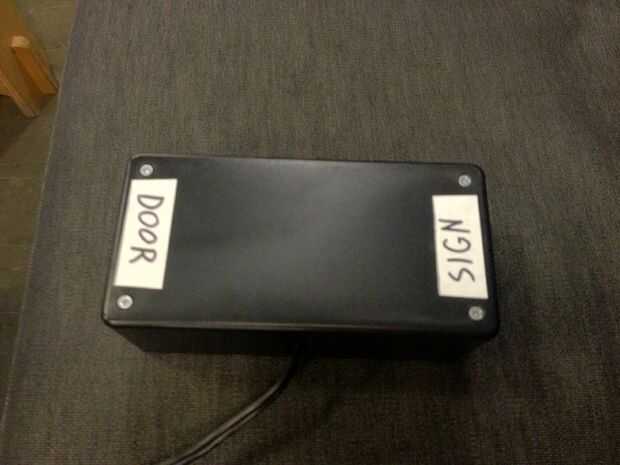

La caja contiene un relé y un resistor para limitar la corriente a través del interruptor de la puerta, entonces cambia la fuente de alimentación de 5V a uno de los dos conductores en el cable de audio. Usé el escudo cobre de cable audio como un terreno y la vía de retorno para la corriente de la señal.

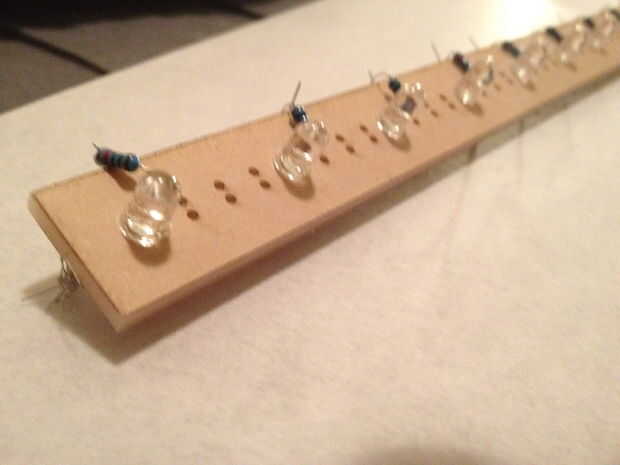

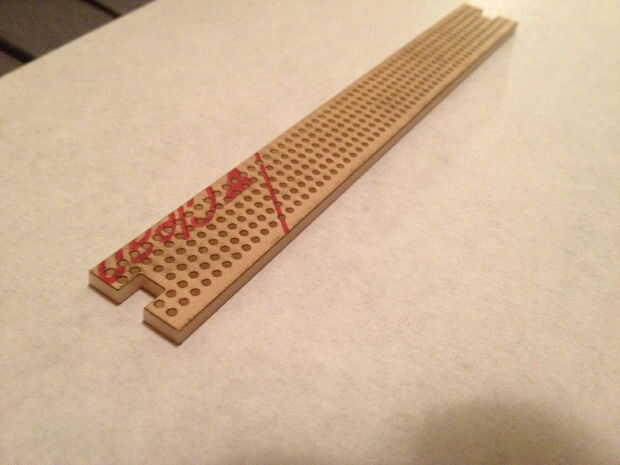

Utilicé una pieza de acrílico con un montón de orificios con láser a sostener toda mi LED (aproximadamente 11 de cada color). El alambre de cobre actúa como una barra de autobús encendido de los LEDs, uno para cada color, entonces una conexión de tierra común.
