Emite memoria pecho (1 / 3 paso)

Paso 1: Circuitary

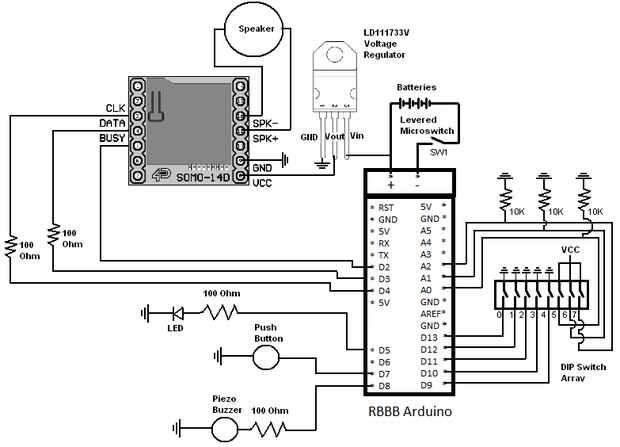

Construir el circuito según el diagrama

Instrucciones generales / recomendaciones:

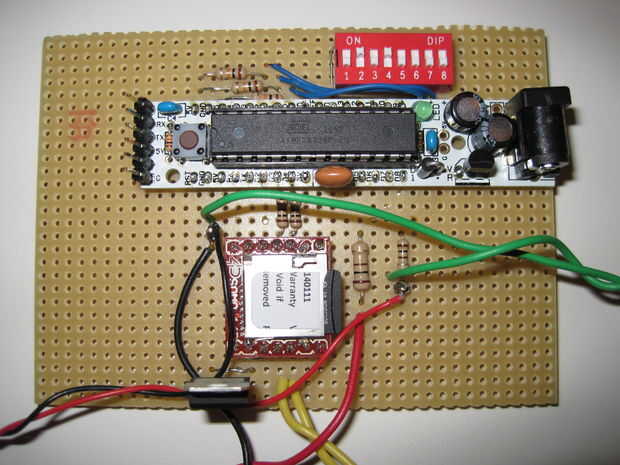

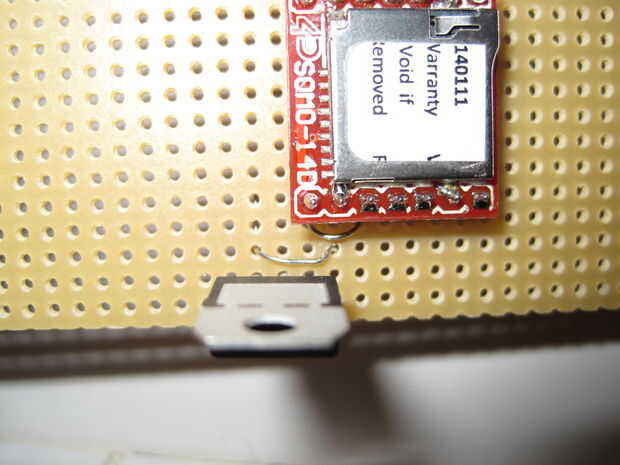

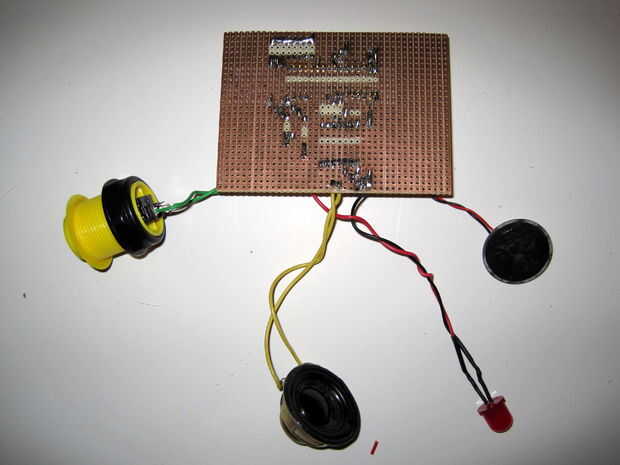

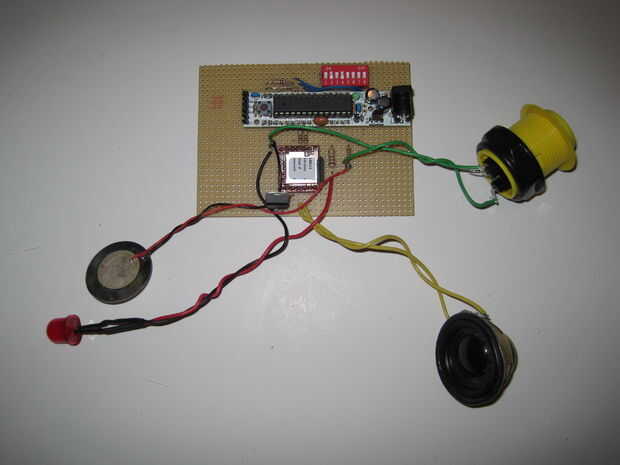

  • Dar un paso a la vez - construir la BRD y probarlo primero conectarse a los switches, DIP LED, piezoeléctrico, etc. y escribir un bosquejo corto a prueba.
  • Normalmente utilizo la tira Junta, ya que puede ahorrar en la cantidad de cables. Sin embargo, la mayoría de la gente parece preferir tablas perf simple.
  • Cuando se hace, subir algunas canciones de muestra (véase dentro zip adjunto) a la tarjeta SD - Asegúrese de que la FAT16 formato primero
  • Subir el sketch en Arduino
  • Trate de probar después de cada paso

Cuando todo parece estar trabajando, continuar a la siguiente etapa - instalación de los periféricos en el cuadro de
