Paso 3: 1-líneas de píxeles

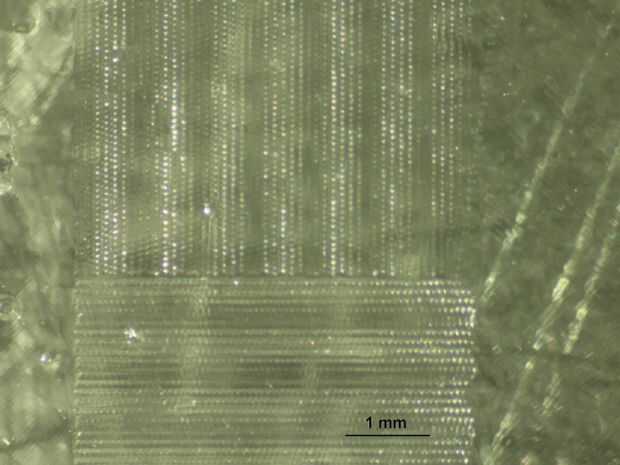

La primera imagen de arriba muestra los patrones de ritmo más claramente en las líneas ancho de 1 píxel en ambos sentidos. Aunque pueden verse líneas de 1 píxel individuales, como un collar de perlas, hay una variación de brillo, probablemente correspondiente a una variación de la altura de la profundidad, sobre cada 7 cuerdas.
Comparar esta imagen

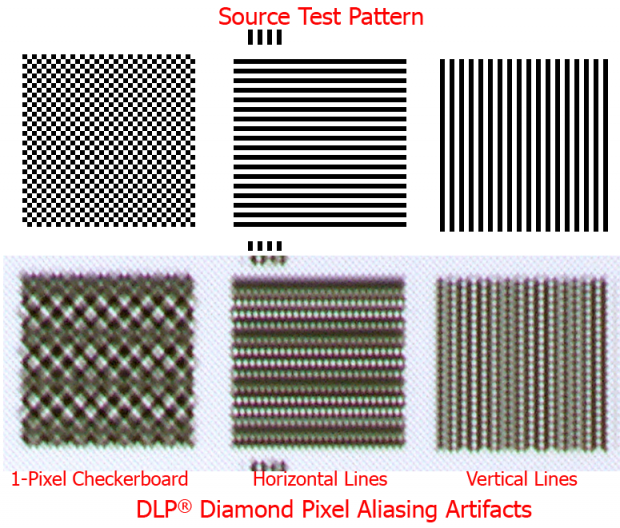

citado anteriormente. Las imágenes proyectadas de las líneas ancho de 1 píxel en sus patrones de prueba muestran que el mismo beat patrones. Son artefactos de aliasing de la filtración y remuestreo utiliza para traducir los píxeles cuadrados en la imagen de entrada a los píxeles del diamante en el proyector.
Si ves a la izquierda de las líneas, donde nada pero la base plana fue impreso, puede ver estructuras diagonales que corresponden a píxeles de diamante del proyector. A la derecha de las barras Y, unas líneas diagonales débiles apenas son visibles, ejecuta a 90 grados a la dirección de los píxeles de diamante. Por debajo de ellos, a la derecha de las líneas de X, las líneas diagonales que hubiera sido paralela a los píxeles del diamante son prácticamente invisibles. Ambos conjuntos de líneas diagonales han completado casi filtrado de las imágenes proyectadas y por lo tanto fuera de la impresión.

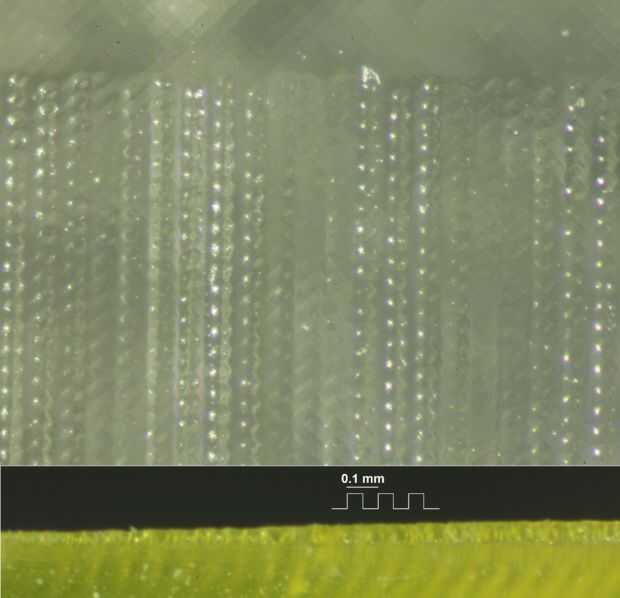

Los píxeles de diamante son claramente visibles en la segunda imagen más ampliada arriba, en el que las "perlas" brillantes parecen ser los más altos y cada uno corresponde a un píxel único diamante. Otra copia de la impresión (más amarillento porque era post curado por un tiempo más largo) se anotó en su parte posterior y desprendió perpendicular a las líneas verticales. La vista de su borde muestra poca o ninguna variación de altura (aunque también es posible que la fractura fue alrededor en lugar de a través del individuales "perlas"). La escala muestra cómo ideal píxel líneas habría aparecido en sección transversal. Sin embargo, la altura vertical de las líneas fue comprimida, por razones que se discutieron en el paso 5.
