Paso 14: electrónica
OK como se mencionó en secciones anteriores. No completó cableado mi paneles solares y de LED. En parte por querer terminar el proyecto y lo puso detrás de mí y en parte debido a mi preocupación que frustración obtendría lo mejor de mí y podría dañar el proyecto prestando todo inútil. Puedo volver más tarde y terminar cableado para arriba. Tuve que caminar lejos por ahora. Sin embargo le explicará lo que hice.

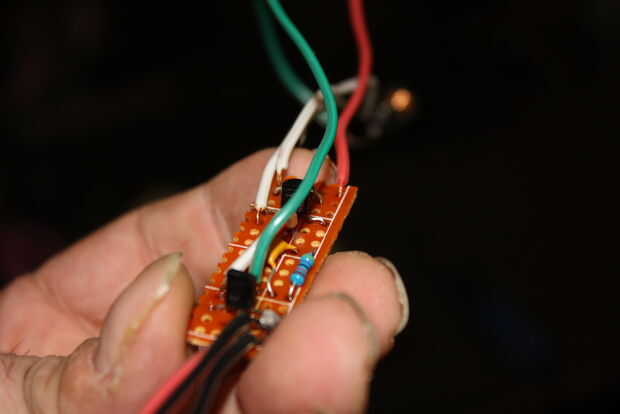

Cableado un circuito de ladrón de la joya. No entraré en detalle sobre eso ya que hay una tonelada de instructables, vídeos de youtube y sitios web donde se puede obtener mucha información sobre ellos, qué hacen, cómo funcionan y cómo conéctelos. Te diré que saqué mis transistores fuera de un viejo televisor que desguazado hacia fuera y la bobina que obtuve de un ordenador portátil o PSU o quien sabe algo más que desechado. Tengo un C1815 y una A105.

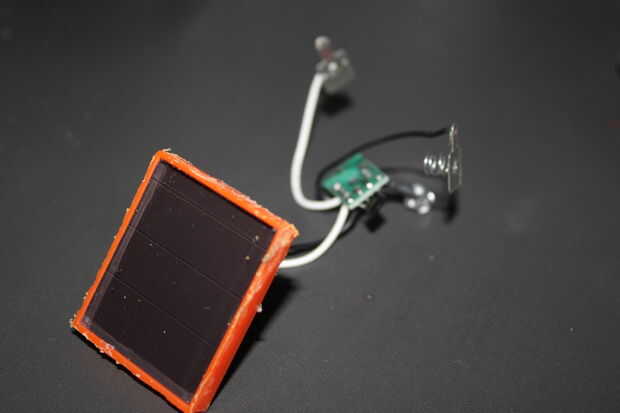

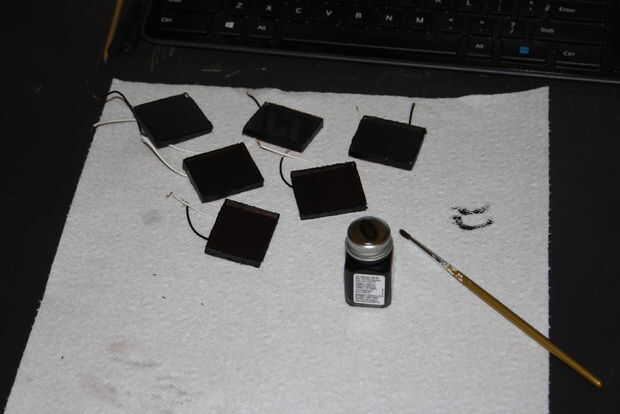

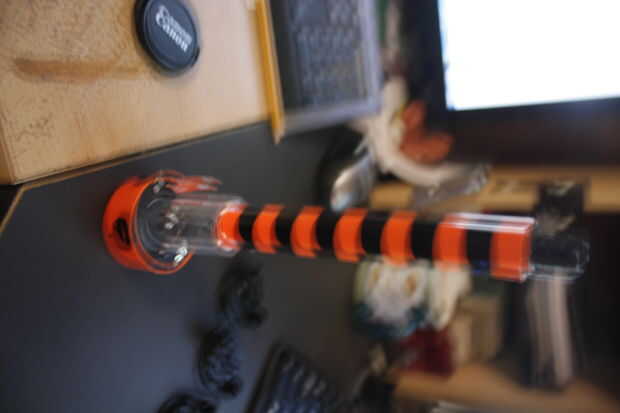

Los paneles solares y baterías recargables de vinieron de la tienda de dólar. Formaban parte de una cosa luz del yarda de Halloween como en la imagen. Me corte los paneles hacia fuera (dejando el plástico en una capa muy delgada como una cubierta) y luego los pintaban con pintura testors negro.
Me compré (el LED ultra brillante 3mm) azul y blanco, interruptores y batería titular del Tayda electrónica y RadioShack. Simplemente no pude encontrar 2 interruptores del mismo tipo de chatarra y corte los soportes de batería desde el solar de la yarda que solo me gustó cómo endebles eran así que compré uno.

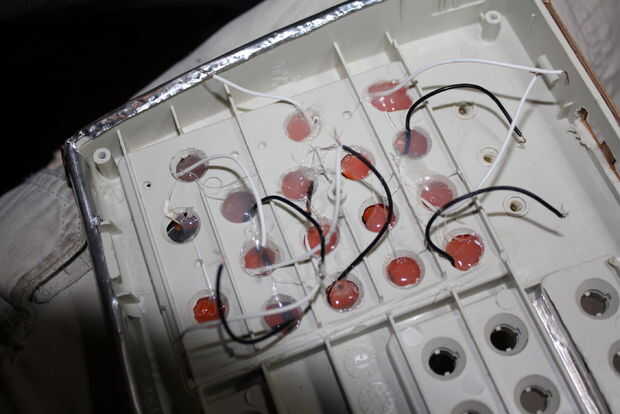

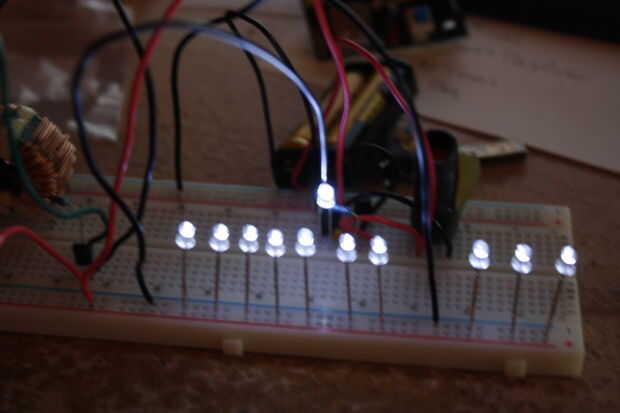

Decidí usar un ladrón joule porque corría 20 en total de LED y he conseguido que este circuito para conducirlas con solo 2 baterías AAA (aunque finalmente fui hasta 3). Realmente logré manejar 20 todo fuera un solo AAA pero eso era tan tenue que era inútil. La razón de que esto es importante es que he limitado a salida de las células solares para cargar las baterías. Tomé las lecturas en el área que sería el teclado y dependiendo de qué luces estuviera en tuve entre .4V y 1.2V así con 6 paneles tendría (en serie) una gama de 2.4V a 7.2V. La condición más normal sería entre 1V - 1.2V (basado en las lecturas con la mulitmeter) así que 6V - 7.2V pero salida amp muy bajo. Así que pensé alambre en serie y paralelo y pueda llegar a conseguir 4V - 4.8V que debe ser suficiente para cargar el 3.6V para 3 pilas AAA. Si el voltaje de la batería había sumergido por debajo de su 3.6V lo todavía unidad de LED y yo podría siempre intercambiar las pilas recargables ya tenía montado en el exterior.
Inicialmente planifiqué en joule 2 circuitos de ladrón y uso 2 juegos de 2 baterías AAA. Desechado esa idea cuando me di cuenta que podía manejar todos los 20 de un circuito (no esperaba tbh) y ese espacio se fue convirtiendo en una preocupación real. Que le tiró una llave en mis trabajos con solo 2 interruptores sin embargo y yo tendría que añadir un tercer interruptor como o completamente eliminar los interruptores (no fáciles de hacer ahora que se pegan) y cambiar a un multifunción interruptor con posiciones múltiples, en azul, en blanco, en tanto, de. No en las tarjetas.

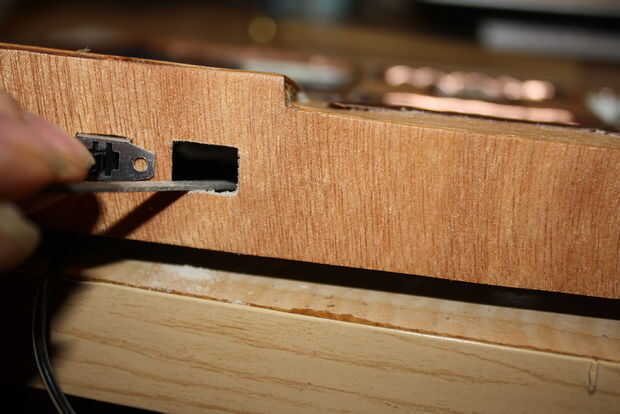

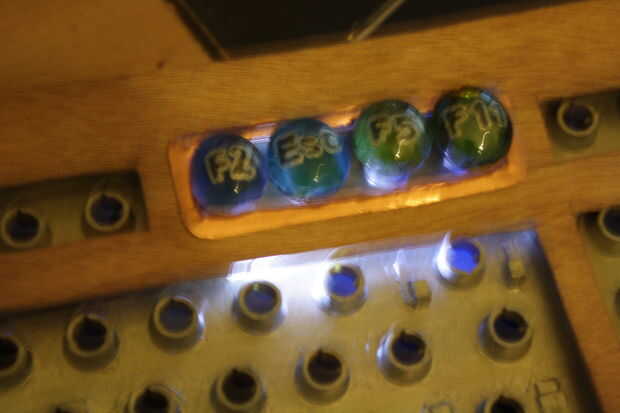

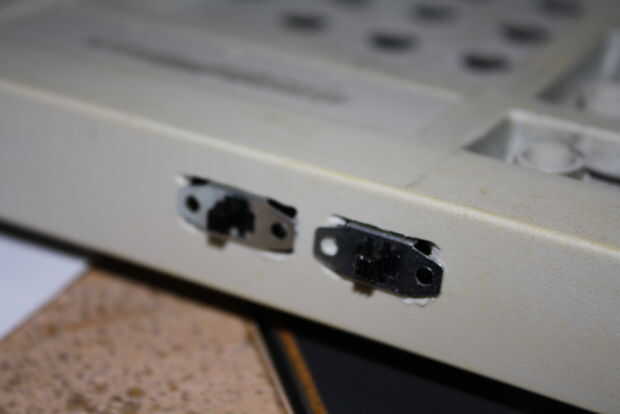

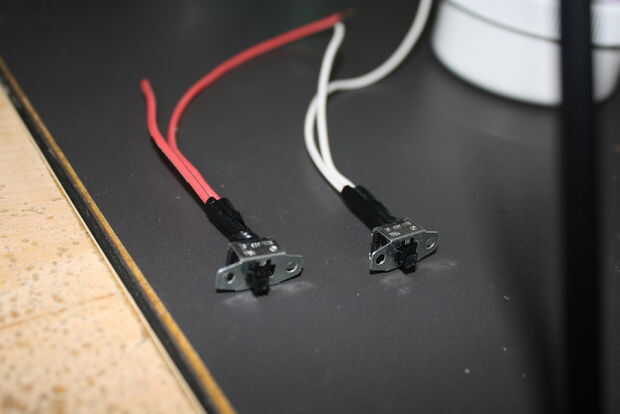

Si decides ir a esta ruta y hacer el LED (hubiera sido bonito mi diseño y poner algunos en su lugar parecían genial) aquí es un gotcha. Caliente pegué los interruptores en el lugar. Esto era un problema el pegamento en el mecanismo de deslizamiento y había atado para arriba. Todavía trabajaban pero no ir todo el camino, cada camino y requiere más fuerza para cambiar lo que si estaba preocupada daña la chapa si se utiliza con alguna frecuencia. Y hace de niño ooooohhhh mi hija luces de amor. Sus "resplandor shows" son alto, largo y activo jajaja.

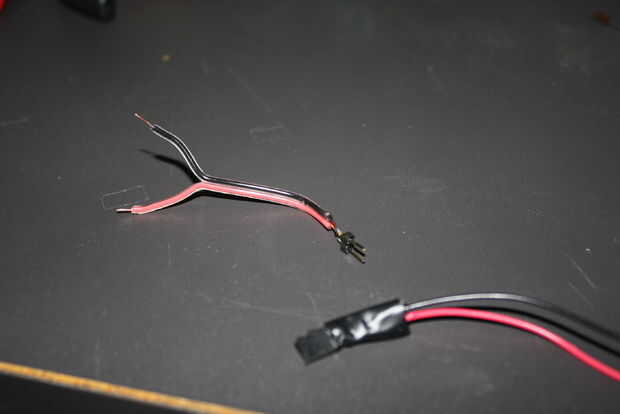

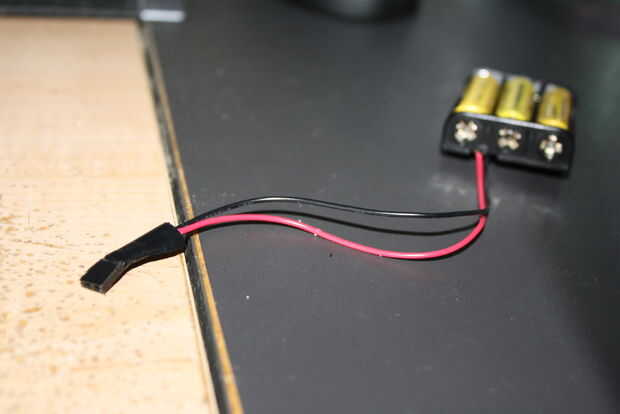

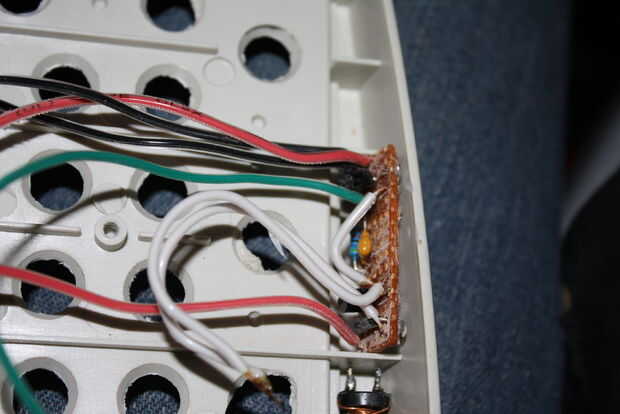

El diseño iba a tener el soporte de la batería en la parte inferior del teclado. Había un montón de sitio de pruebas para que este ajuste. Soldar unos conectores hembra. Entonces alambré 2 conectores macho para algunos alambres que serían el cable y conexión a la parte superior del teclado. De esta manera si necesita desarmar el teclado poco tiempo después es muy fácil solo desconectar la batería y las 2 secciones no van juntos.
