Paso 2: La placa de la PC
No he hecho cualquier tarjetas de PC durante 10 años así que quería probar uno de la Junta 'libre' de PC programas. Estos programas son principalmente para aquellos que quieren ordenar las tablas por internet y tenerlas hechas y cumplidas. Tienes consejos muy profesionales hacen esta manera. Tenía la esperanza de que podía imprimir en casa del arte de la Junta y hacer aquí. Un poco menos profesional, pero es divertido hacerlo. Todavía tenía algunas de las páginas de transferencia de la última vez (Press-n-Peel PnP-azul, TEK-5) así que quería darle una oportunidad.
El programa que decidí usar es ExpressPCB y ExpressSCH. Por qué, me lo había descargado hace años y nunca le dio una oportunidad. Estos programas ayudan a dibujar el esquema, a continuación, crear un tablero de PC. El ExpressSCH vino en muy práctico pues permite que usted compruebe sus conexiones del tablero de PC contra el esquema.
Quería hacer mi 'propia' diseño de un tablero de PC. Me gustó que en el artículo como yo realmente odio puentes de tablas, y necesitaba para que quepa en el cuadro que tengo.
Hice una tabla usando el programa, y lo imprimir en la orientación correcta para las páginas de la transferencia. Yo estaba dispuesto a hacer la Junta.
He leído un gran tablero de la PC haciendo instructable y quería probarlo.
Esponja + cloruro férrico método--grabado PCB en un minuto!
Como la suerte lo tendría, aceleró leer el artículo unas semanas antes. El día que necesitaba, mi conexión a internet era abajo. Pero había intentado de todas formas. Trabajó. No tan rápido como un minuto, pero ya no leerlo otra vez, estoy seguro que hice algo mal.

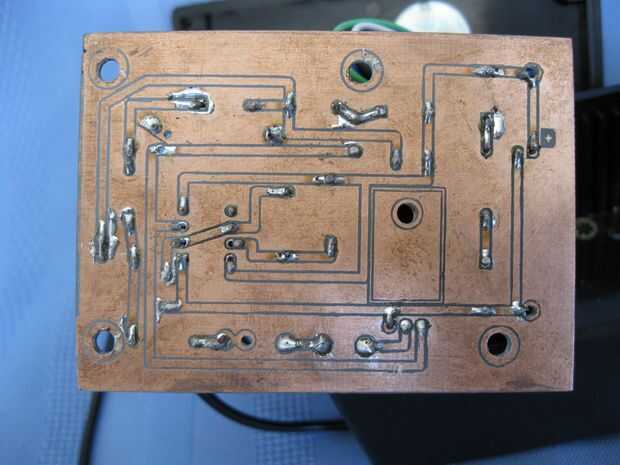

La Junta salió gran!
He instalado todas las piezas, hasta poder y tierra a la batería. Me registré para una correcta operación, como se describe en el artículo. Recuerda, yo era muy escéptica.
Usé mi DVOM y osciloscopio. Encontré el oscilador funcionando pero la tensión de salida no era sólo de 4,5 voltios, el "más de 26 voltios" indicó el artículo. Algo estaba mal!
