Elfos Magic Orb (2 / 3 paso)

Paso 2: electrónica

Como mencionado en la introducción, los elementos centrales de esta parte son un Arduino, papel de aluminio y un condensador de 10 megaohm.

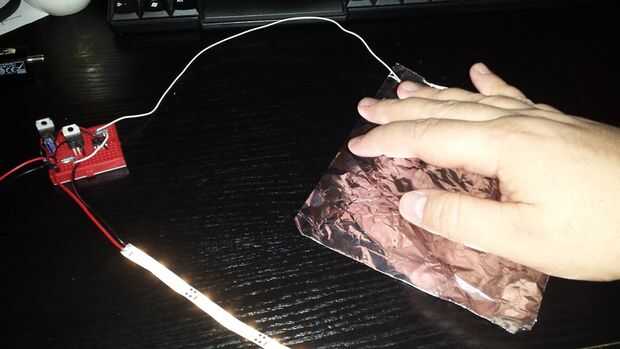

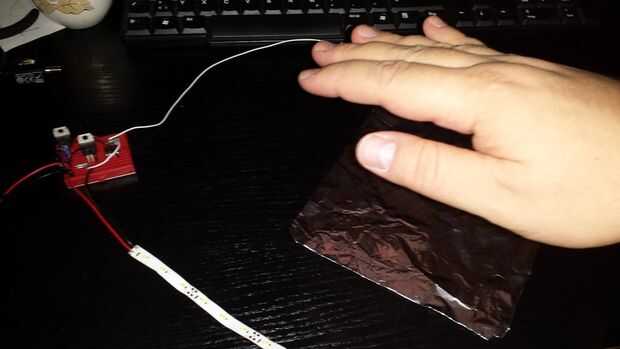

A continuación, me consiguieron un poco tacaño y no quería usar mi Arduino Uno sólo para esto. Otro instructivo me llamó la atención. Para el control fácil un Attiny es más que suficiente, para que esto puede utilizarse al programa utilizando un Arduino con el mismo código probado en el Arduino. El código de Arduino es también adjuntas, nada extravagante. Sólo controla la entrada de la hoja de aluminio y aclara los LEDs más si se encuentra la entrada. Si no hay entrada de los LEDs se descoloran lejos. Si la entrada es lo suficientemente largo, la luz permanece encendida. No mencionarlo, he utilizado una simple tira de LED de 12V con 12 LEDs.

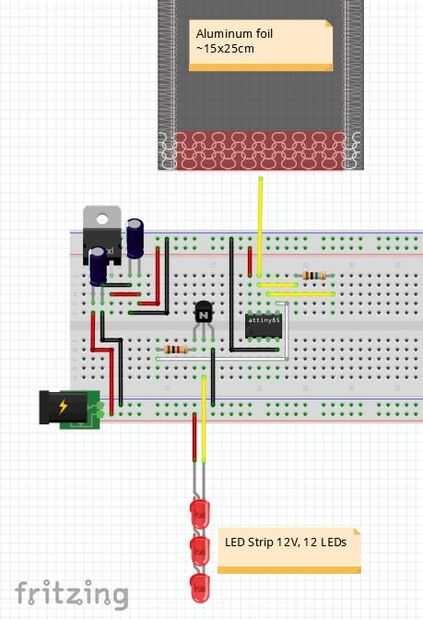

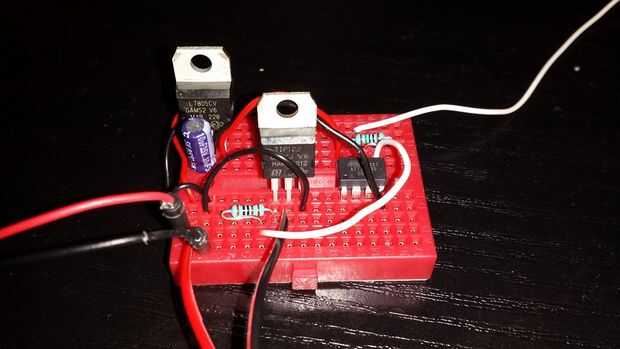

Ahora he tenido que ampliar el diseño un poco, porque el Attiny utiliza 5V y los LEDs 12V. Ya que no quiero utilizar dos entradas de corriente, utilicé un regulador de voltaje 7805 y dos condensadores de 10uF. También debido a los 2 voltajes, utiliza un transistor TIP122 para controlar los LEDs de 12V usando la salida de 5V de lo ATTiny.

Ya que soy un principiante de electrónica espero sus comentarios sobre los errores o posibles mejoras.

Sólo puedo decir una cosa... Hasta ahora funciona... ;-)
