Elegante reloj (5 / 9 paso)

Paso 5: Instalación de los LEDs

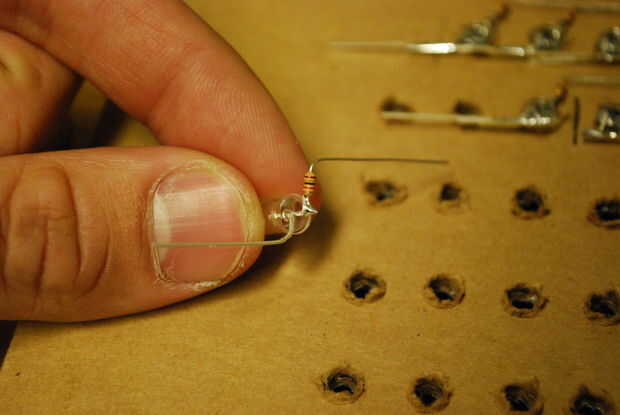

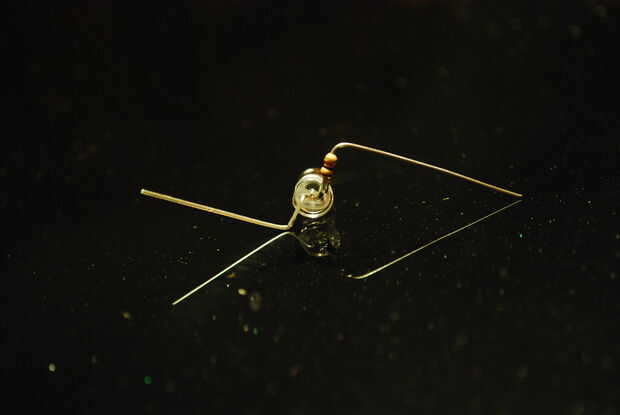

Tomar cada uno de los LEDs y doblar un cable 90 grados y los otros 90 grados al revés (ver fotos 1/2). Asegúrese de que usted haga la curva cerca de la resistencia/LED de que podrían tocar los cables otra fila una vez instalado.

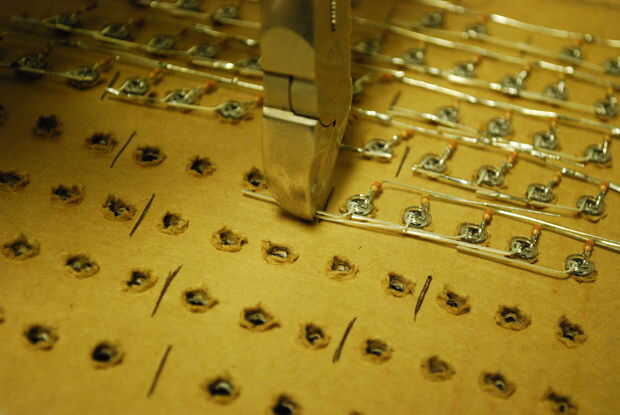

Si usted hizo esto consistentemente, los cables de las resistencias deben solaparse cuando coloca en el respaldo de cartón.

Consejo: marca la división entre las palabras en la parte posterior de la cartulina, esto ayudará al conectar LEDs.

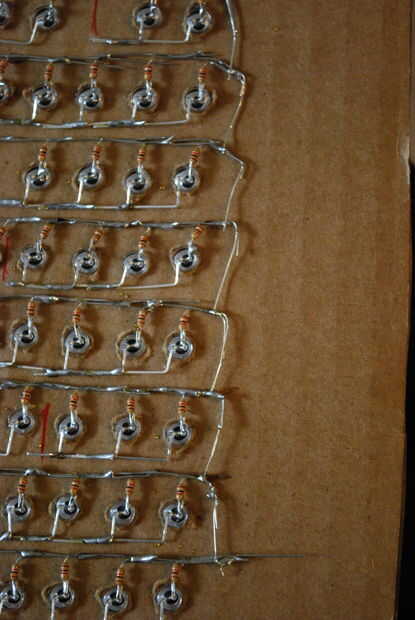

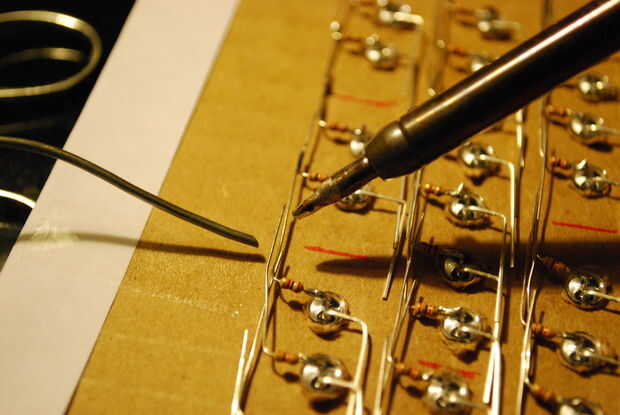

Soldadura Junta todos los cables positivos (el lado de la resistencia) en cada fila y de la soldadura junto todo el negativo lleva dejando un vacío (discontinuidad) entre palabras (fotos 3/4/5).  Finalmente, doblar el cable positivo (resistencia) en el extremo de cada fila abajo y soldadura para la fila inferior para conectar todos la resistores juntos (foto 6).

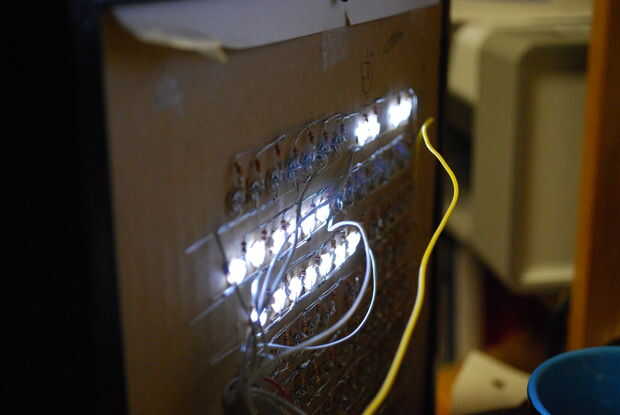

Entonces puede conectar un solo cable a cualquier positivo (ya que todos estan conectados) y conecte un cable a un conductor negativo para cada una de las palabras. Asegúrese de que usted prueba cada una de las palabras en este momento - tenía unos empalmes de la soldadura floja que causó solamente partes de las palabras a la luz hasta.

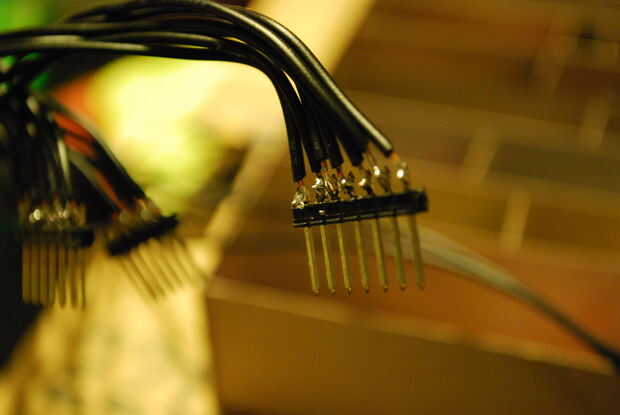

Grupos de soldadura de 7 de los cables de cátodo a cabezales de perno masculino (Foto 8) - este hacen fácil de conectar y desconectar el tablero LED de la tarjeta controladora.  Sin embargo, no incluya el cátodo "Es" en uno de los grupos de 7 - se conectará por separado.
