Electrónica básica (8 / 20 paso)

Paso 8: diodos

Los diodos son componentes que están polarizados. Sólo permiten la corriente eléctrica pase a través de ellos en una dirección. Esto es muy útil puede ser colocado en un circuito para evitar que la electricidad fluya en la dirección equivocada.

Otra cosa a tener en cuenta es que requiere de energía para pasar a través de un diodo y esto se traduce en una caída de tensión. Esto es típicamente una pérdida de sobre 0.7V. Esto es importante a tener en cuenta para más adelante al hablar de una forma especial de diodos LED de llamada.

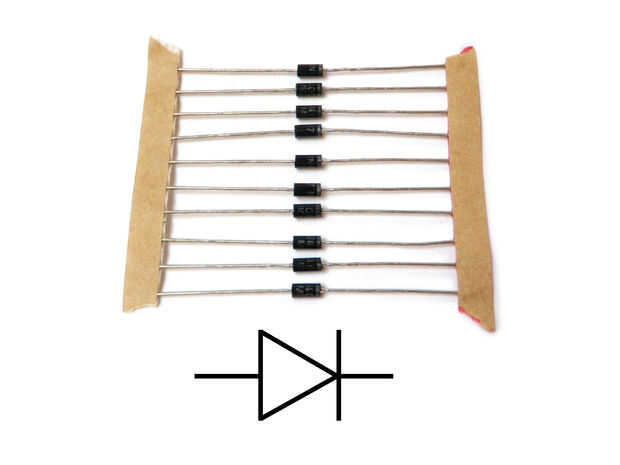

El anillo en un extremo del diodo indica el lado del diodo que se conecta a tierra. Este es el cátodo. Entonces, sigue que el otro lado se conecta a la energía. Este lado es el ánodo.

El número de pieza del diodo normalmente está escrito en él, y usted puede encontrar sus características eléctricas diferentes buscando su hoja de datos.

Se representan en el esquema como una línea con un triángulo apuntando hacia él. La línea es ese lado que se conecta a tierra y conecta la parte inferior del triángulo de poder.
