Electronic Diaper (3 / 8 paso)

Paso 3: PCB - impresión

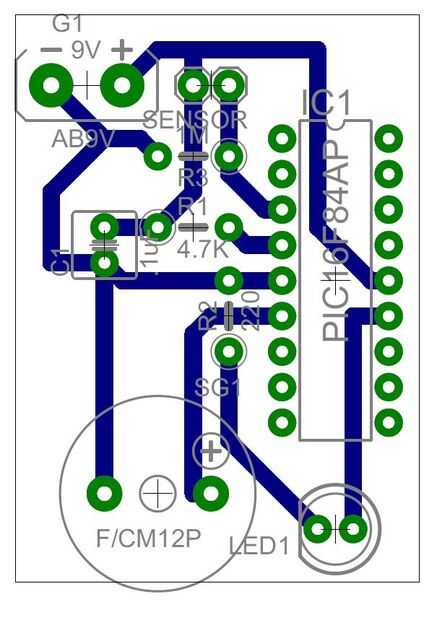

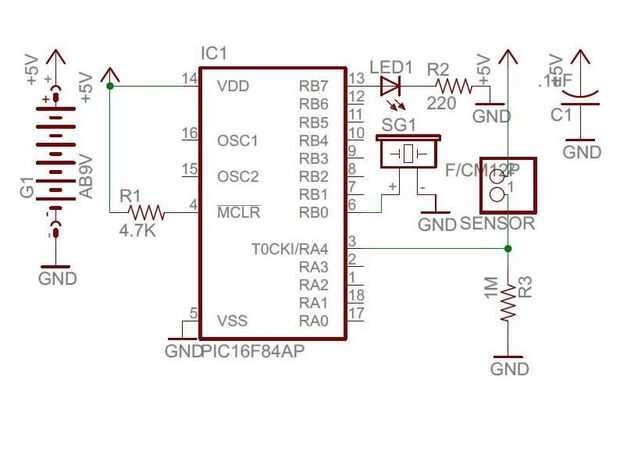

Para hacer el PCB, descargar electronicdiaper_boardbottom.pdf e imprimir usando una impresora láser. Encontrar que una hoja de revista brillante funciona mejor.  Para evitar la hoja revista jamming su impresora laser, cinta de la hoja de revista en papel reguler.  Si desea modificar o desarrollar la Junta, puede descargar electronicdiaper.sch y electronicdiaper.brd e importarlo utilizando el software de águila.
Una vez printerd, cortar y pegar el dibuja cara sobre un tablero revestido de cobre.  Para transferir el toner sobre el tablero revestido de cobre, utilizar una laminadora.  Hacer unos pases para asegurarse todo el toner se transfiere.  Sumergir la placa en agua y frotar suavemente el papel para revistas.  Si no todo el toner se transfiere con éxito, usted puede retocar cosas usando un marcador permanente.
