Paso 2: Sistema de detección

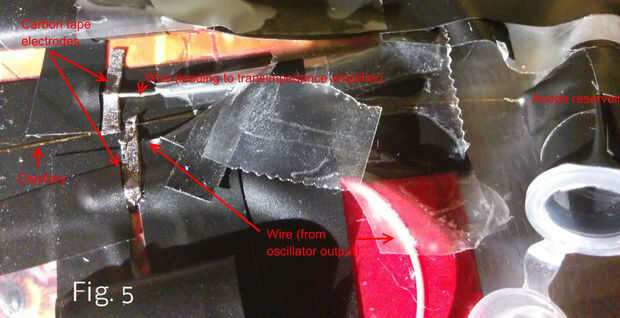

Sistema de detección se basa en electrodos capacitively juntados. Sistema de detección consta de oscilador (básicamente un cable con voltaje de CA - emisor) y detector (alambre que actúa como receptor de AC). Para ambos, quisiera conectar la salida (para oscilador) y entrada (para detector) para el tubo capilar. Básicamente cortar dos tiras de cinta conductiva de carbón y grabada sobre el tubo capilar y cada cable conectado a la conexión eléctrica (Fig. 5). Separación entre el oscilador y del detector cinta de carbono debe ser pequeña (~ 1 mm) y están en los lados opuestos para reducir el ruido de diafonía (si interesado puedo punto I te papeles donde hablan de dimensiones del electrodo a la fuerza de acoplamiento capacitivo).

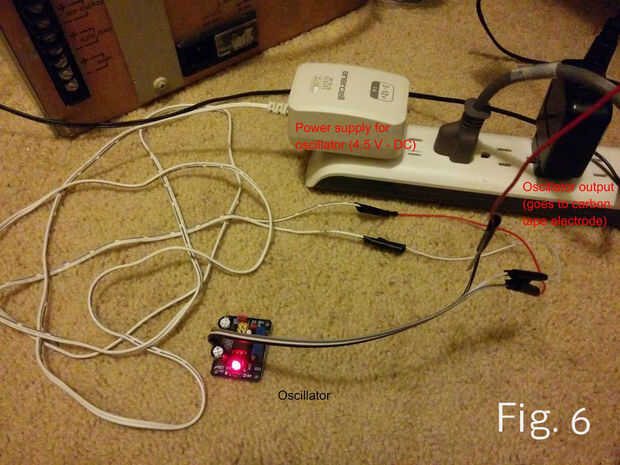

1. fuente de oscilador (Fig. 6). Necesita un AC (sinusoidal, cuadrada etc) voltaje fo 10kHz - 1000KHz. Usé un ebay comprada circuito que conseguí por $5. Hace una salida de voltaje cuadrado con varias gamas de frecuencia. La mejor frecuencia de la señal depende de dimensiones de los electrodos de la cinta de carbono. He utilizado las frecuencias de ~ 100 kHz.

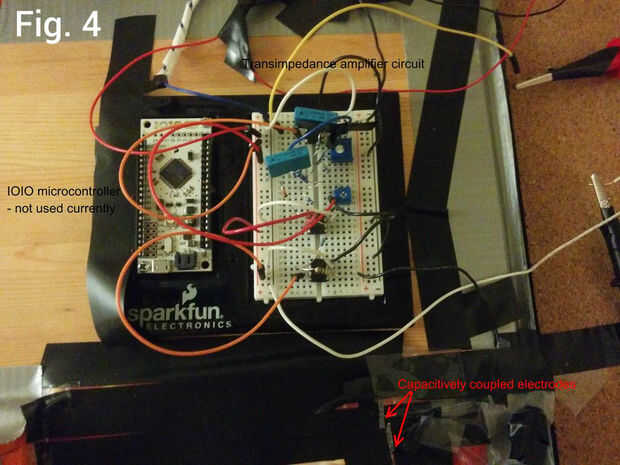

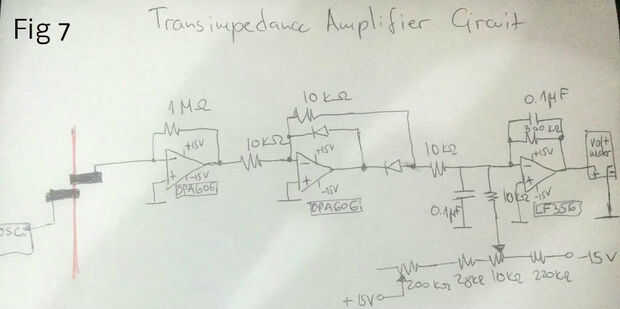

2. detección sistema consiste en recibir, electrodo de cinta de carbón y amplificador de transimpedancia (Fig. 4). Amplificador de transimpedancia se muestra en el esquema y es ligeramente modificado circuito es Anal publicado en . Chem 1998, 70, 4339-4343 (hicieron gran trabajo). Los componentes electrónicos que incluyen amplificadores operacionales, resistencias, condensadores y Consejo, compré mi de digikey y ebay, y cuestan ~ $30. Amplificadores operacionales utilizados en detector requieren fuente de alimentación de +-15V y tierra. Yo tuve uno disponible usé sólo aquél. Potenciómetros (dos resistores que pueden cambiar la resistencia) se utilizan para ajustar el voltaje de base último amplificador operacional cerca de cero, por lo sólo es útil señal es amplificada. Asegúrese de que ninguno de los amplificadores están saturada (muestran ~ +-15 V de salida, pin 6 en ese caso).
3. algún tipo de interfaz a una computadora. Puede leer el voltaje de salida con arduino, IOIO o otras tarjetas. He utilizado Radioshack multímetro con conexión serial y su voltaje software de grabación.
Soy consciente de que el circuito de amplificador de transimpedancia debe soldarse, y que debo haber utilizado a cables cortos para reducir el ruido. Además, debo añadir jaula de Faraday sobre los electrodos de la cinta de carbono y el circuito. No soldadura de circuitos salida, sólo utiliza Pinza a voltímetro.
