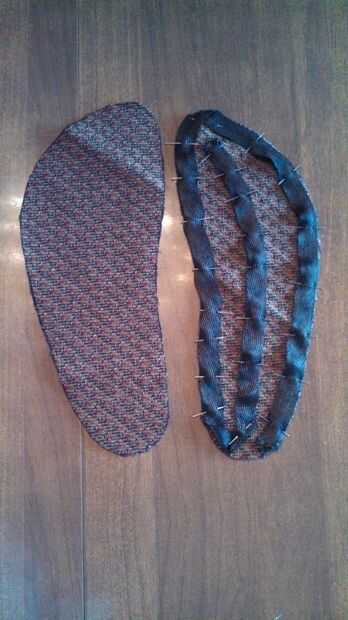

Paso 1: Coser la cinta de carbón a una plantilla del zapato flexible
Hice mi propia plantilla de alguna tela de tapicería. Había trazado mi pie sobre el papel, limpiar las líneas de traza, cortar el papel, trazó el contorno de ese documento en alguna tela de tapicería y cortar la tela. Perno de la cinta de carbón a su plantilla y cose en el. Usted querrá usar una máquina de coser para este paso.
Yo use tamaño de hombres 11 y utiliza aproximadamente 1 metro por cada pie de esta cinta de 15 mm ancho de fibra de carbono calentador (de www.carbonheater.us). Usted puede sintonizar su propio diseño de la especificación de ohmios/metro de la cinta de carbón y V ^ 2 / R para su potencia. Basado en la especificación del fabricante de 19 ohmios por metro, estima mi diseño en (12 V) ^ 2 / 19 ohmios = 7,5 vatios por pie, pero mi resultado fue 14 Ohms y 10 W por pie. Para mí, 12 V fue la fuente de alimentación más conveniente y también la fuente solamente razonable para obtener mi objetivo de al menos 7,5 W por pie con una longitud razonable de la cinta. Usted podría conseguir con menos cinta concentrándose en el área del dedo del pie, pero entonces necesitará una tensión de alimentación inferior para mantener el amperaje y potencia razonable.
12 V / 14 ohmios = 0.86 A por pie, mi fuente debe suministrar 1.7 A lograr el completo 10 W por pie, y un fusible de seguridad razonable estaría en el rango de 2 a 3. Mi fuente de Ah 6 portátil teóricamente debe funcionar ambos pies aproximadamente 3,5 horas, pero se sorprenderá al llegar 3 horas fuera de él (he no ejecutarlos para que largo).
Si quieres más energía, reducir la resistencia total al acortar la longitud de la cinta de carbón, o conectar secciones en paralelo. Si quieres menos energía, alargar la cinta, que sería un poco difícil aquí. Podría intentar doble vuelta tira del centro de la cinta, pero tienes que tener cuidado de no dejar los bordes de la superposición de la cinta (hacerlo crearía un circuito en paralelo). Puede encontrar una fuente para una cinta más estrecha que tiene una mayor resistencia por metro. También es posible aumentar la resistencia reduciendo la cinta que tienes. Sin embargo, usted sólo no puede cortar un borde o a fray, pero es posible recortar los bordes una vez que ha sido cosido abajo. También puede reducir el poder usando un circuito de fuente o el control de potencia variable (ver el último paso).
