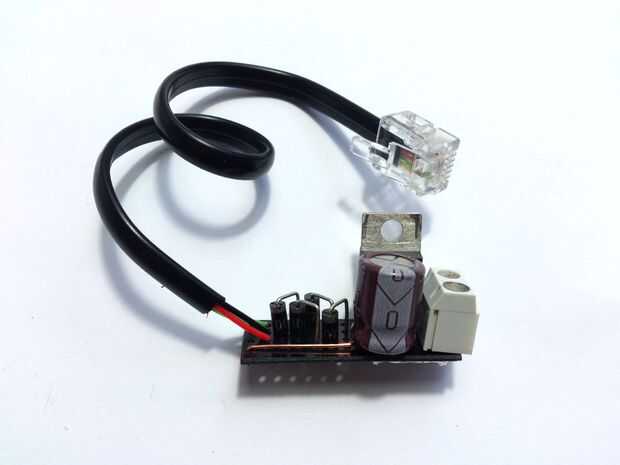

Electricidad de la línea de teléfono.

Primera vez que vi este proyecto en el canal de youtube de Kipkay que estaba sorprendido por cómo fácilmente puede conseguir algunos miliamperios de teléfono línea, sólo con un puñado de diodos y un convertidor dc-dc puede alimentar muchas cosas pequeñas, como un LED, un Arduino, un reloj de mesita de noche... Es una manera fácil de obtener una fuente de energía que siempre estarán ahí incluso si hay un apagón. Y lo que quería hacer otro instructivo sobre este tema porque creo que mucha gente les va a gustar como lo hice hace unos años.

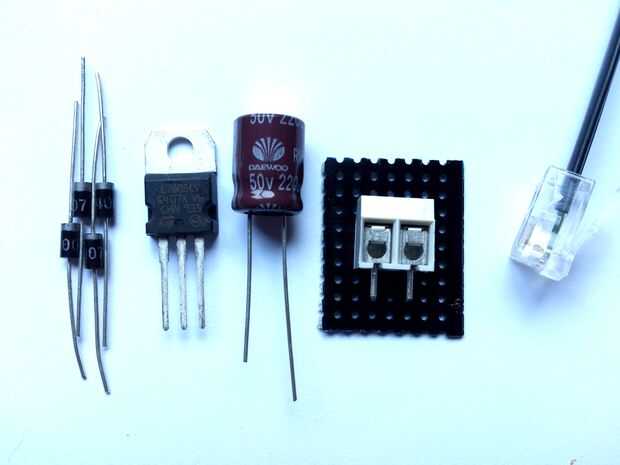

Materiales necesarios:

  • Cable de teléfono.
  • 4 x 4007 diodos.
  • Convertidor DC-DC de 7805.
  • Pequeño trozo de placa perforada, también llamado tablero de prototipo.
  • 50V condensador de 220µF.
  • 0.1µF condensador (opcional)
  • Cable al conector de la tarjeta (opcional)

El premio total no debe superar 5$.

NOTAS:

Funcionará cualquier diodo de la 4002 a la 4007 serie, usted también puede comprar un rectificador puente encajonado.

También se puede usar un LM317, es básicamente el mismo pero éste le permitirá elegir el voltaje deseado utilizando resistencias, mientras que el 7805 da una señal de 5 voltios constante, simplificando un poco el circuito. Existen diferentes versiones como el 7809 para una salida de 9V, si desea utilizar un Arduino, por ejemplo, o un 7812 para una salida de 12V. Recuerda cuanto mayor sea la tensión menor será la corriente podrás obtener.

Importante: Las leyes locales no permitan llevar a cabo esta operación, esta información es para fines educativos, yo no soy responsable del uso de esta información ni los problemas legales que conlleva.
